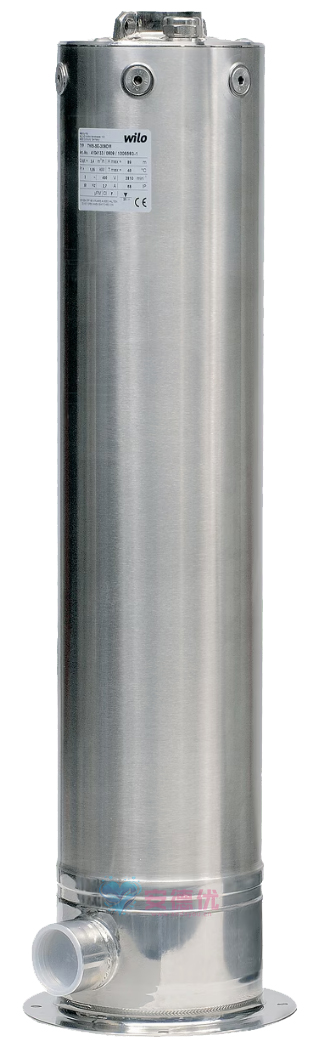

威乐Sub TWI 5/TWI 5-SE多级潜水雨水回收泵

Sub TWI 5-304EM、Sub TWI 5-304EM-FS、Sub TWI 5-305EM、Sub TWI 5-305EM-FS、Sub TWI 5-306DM、Sub TWI 5-306EM、Sub TWI 5-306EM-FS、Sub TWI 5-307EM、Sub TWI 5-307EM-FS、Sub TWI 5-308DM、Sub TWI 5-308EM、Sub TWI 5-308EM-FS、Sub TWI 5-504EM、Sub TWI 5-504EM-FS、Sub TWI 5-505EM、Sub TWI 5-505EM-FS、Sub TWI 5-506EM、Sub TWI 5-506EM-FS、Sub TWI 5-903DM、Sub TWI 5-903EM、Sub TWI 5-904DM、Sub TWI 5-904EM、Sub TWI 5-SE-304EM、Sub TWI 5-SE-304EM-FS、Sub TWI 5-SE-305EM、Sub TWI 5-SE-305EM-FS、Sub TWI 5-SE-306DM、Sub TWI 5-SE-306EM

【威乐Sub TWI 5/TWI 5-SE多级潜水雨水回收泵】专为高效的建筑雨水回收与利用系统而设计。这款多级潜水泵具备强劲排水能力与出色节能效果，是别墅、商业楼宇等雨水管理项目的理想选择。其坚固耐用的设计和稳定的低噪音运行，确保了长期可靠的性能。选择威乐，为您的可持续水循环解决方案提供专业支持，实现环保与经济的双重价值。
Product Consultation 电话咨询
功能特点
规格参数
外形尺寸
视频介绍

功能特点

特点/产品优势

  • 水力部件经过优化，效率很高
  • 采用“SE”型自冷电机，可以在水外进行干式地坑安装
  • 单相交流电型号，预装配了配电箱和电机保护装置，便于安装
  • 易于操作及维护和维修
  • 防腐蚀且低磨损

结构

多级潜水雨水回收泵

应用

泵送井水和蓄水池中含沙量低于50 g/m³的饮用水（通过了ACS认证）和雨水用于灌溉、喷洒和供水。

设备/功能

TWI5 ... EM：

  • 适用于在集水箱和蓄水池内进行湿式安装
  • 配有滤网
  • 单相交流电机，配备电机热保护和20 m接线电缆
  • 内置通/断开关、2 m接线电缆和CEE7/7插头的配电箱（IP55）
  • 配电箱用于连接浮子开关

TWI5 ... EM-FS：

  • 适用于在集水箱和蓄水池内进行湿式安装
  • 配备滤网和加装的浮子开关
  • 单相交流电机，配备电机热保护和20 m接线电缆
  • 内置通/断开关、2 m接线电缆和CEE7/7插头的配电箱（IP55）
  • 配电箱用于连接浮子开关

TWI5 SE ... EM：

  • 适用于在集水箱和蓄水池内进行湿式安装，以及在集水箱和蓄水池外进行干式地坑安装
  • 配备可连接悬浮式过滤器的侧进水口
  • 配备地面安装用基架（包括4个减震器）
  • 单相交流电机，配备电机热保护和20 m接线电缆
  • 内置通/断开关、2 m接线电缆和CEE7/7插头的配电箱（IP55）
  • 配电箱用于连接浮子开关

TWI5 SE ... EM-FS：

  • 适用于在集水箱和蓄水池内进行湿式安装，以及在集水箱和蓄水池外进行干式地坑安装
  • 配备可连接悬浮式过滤器的侧进水口
  • 配备地面安装用基架（包括4个减震器）
  • 附带浮子开关
  • 单相交流电机，配备电机热保护和20 m接线电缆
  • 内置通/断开关、2 m接线电缆和CEE7/7插头的配电箱（IP55）
  • 配电箱用于连接浮子开关

TWI5 ... DM：

  • 适用于在集水箱和蓄水池内进行湿式安装
  • 配有滤网
  • 三相交流电机
  • 连接电缆带裸露端部

TWI5 SE ... DM：

  • 适用于在集水箱和蓄水池内进行湿式安装，以及在集水箱和蓄水池外进行干式地坑安装
  • 配备可连接悬浮式过滤器的侧进水口
  • 配备地面安装用基架（包括4个减震器）
  • 三相交流电机
  • 连接电缆带裸露端部

型号代码

示例：

TWI5-SE 304 EM-FS

TWI5

潜水雨水回收泵

SE

带侧吸入接管的规格

3

额定体积流量Q，单位：m³/h

04

级数

EM

电源连接：

  • EM = 单相交流电
  • DM = 三相交流电

FS

带浮子开关的规格

技术数据

  • 电源连接：1~230 V，50 Hz和3~400 V，50 Hz
  • 介质温度：5 °C至35 °C
  • 最大工作压力：10 bar
  • 最大含沙量：50 g/m3
  • 最大潜水深度：20 m
  • 防护等级：IP68
  • 出口侧连接：Rp1¼
  • 吸入侧接口（SE规格）：Rp1¼

材料

  • 外壳：1.4301
  • 叶轮：1.4301
  • 轴：1.4301
  • 密封：
    • 流体侧：SIC/SIC
    • 电机侧：碳/陶瓷
    • 静态：NBR

类型

采用单体式结构的雨水回收泵，配有用作多级水力部件的径向叶轮。

带表层涡流冷却装置的单相交流电机。通过泵送的介质进行电机冷却。电机装备一个自动开关的电机过热保护装置。

电机本身保持干燥。通过两个机械密封实现电机侧和介质侧的密封。拦油室位于两个机械密封之间。拦油室充注有白油，用于收集介质侧密封产生的泄漏物。

带插头的接线电缆。

出厂状态

TWI5 ... EM ...

  • 带20 m接线电缆、内置2 m供电电缆和CEE7/7插头的配电箱的水泵
  • 安全绳
  • 安装及操作说明

TWI5 ... DM ...

  • 带20 m接线电缆的水泵
  • 安全绳
  • 安装及操作说明

附件

  • 闸阀
  • 止回阀
  • 浮子开关
  • 压力开关
  • 电极
  • 控制开关
  • 警报器
  • 带浮子的吸滤器：
    • 粗过滤器
    • 精细过滤器

规格参数

型号 电压
(V)		 额定流量
(m³/h)		 额定扬程
(m)		 功率
(kW)		 额定转速(rpm) 电机直径(mm) 口径
Sub TWI 5-304EM 220V 3.3 28.5 0.55 2810 127 Rp 1 1/4
Sub TWI 5-304EM-FS 220V 3.3 28.5 0.55 2810 127 Rp 1 1/4
Sub TWI 5-305EM 220V 3.2 34 0.75 2810 127 Rp 1 1/4
Sub TWI 5-305EM-FS 220V 3.2 34 0.75 2810 127 Rp 1 1/4
Sub TWI 5-306DM 380V 3.1 41 0.75 2810 127 Rp 1 1/4
Sub TWI 5-306EM 220V 3.1 41 0.75 2810 127 Rp 1 1/4
Sub TWI 5-306EM-FS 220V 3.1 41 0.75 2810 127 Rp 1 1/4
Sub TWI 5-307EM 220V 3.1 50 1.1 2810 127 Rp 1 1/4
Sub TWI 5-307EM-FS 220V 3.1 50 1.1 2810 127 Rp 1 1/4
Sub TWI 5-308DM 380V 3.3 55 1.1 2810 127 Rp 1 1/4
Sub TWI 5-308EM 220V 3.3 55 1.1 2810 127 Rp 1 1/4
Sub TWI 5-308EM-FS 220V 3.3 55 1.1 2810 127 Rp 1 1/4
Sub TWI 5-504EM 220V 5 29.5 0.75 2810 127 Rp 1 1/4
Sub TWI 5-504EM-FS 220V 5 29.5 0.75 2810 127 Rp 1 1/4
Sub TWI 5-505EM 220V 5.3 37.5 0.9 2810 127 Rp 1 1/4
Sub TWI 5-505EM-FS 220V 5.3 37.5 0.9 2810 127 Rp 1 1/4
Sub TWI 5-506EM 220V 5.1 46 1.1 2810 127 Rp 1 1/4
Sub TWI 5-506EM-FS 220V 5.1 46 1.1 2810 127 Rp 1 1/4
Sub TWI 5-903DM 380V 9 26 1.1 2810 127 Rp 1 1/4
Sub TWI 5-903EM 220V 9 26 1.1 2810 127 Rp 1 1/4
Sub TWI 5-904DM 380V 9.5 33 1.5 2810 127 Rp 1 1/4
Sub TWI 5-904EM 220V 9.5 33 1.5 2810 127 Rp 1 1/4
Sub TWI 5-SE-304EM 220V 3.2 29 0.55 2810 127 Rp 1 1/4
Sub TWI 5-SE-304EM-FS 220V 3.2 29 0.55 2810 127 Rp 1 1/4
Sub TWI 5-SE-305EM 220V 3.2 33 0.75 2810 127 Rp 1 1/4
Sub TWI 5-SE-305EM-FS 220V 3.2 33 0.75 2810 127 Rp 1 1/4
Sub TWI 5-SE-306DM 380V 3.1 41 0.75 2810 127 Rp 1 1/4
Sub TWI 5-SE-306EM 220V 3.1 41 0.75 2810 127 Rp 1 1/4
Sub TWI 5-SE-306EM-FS 220V 3.1 41 0.75 2810 127 Rp 1 1/4
Sub TWI 5-SE-307EM 220V 3.1 50 1.1 2810 127 Rp 1 1/4
Sub TWI 5-SE-307EM-FS 220V 3.1 50 1.1 2810 127 Rp 1 1/4
Sub TWI 5-SE-308DM 380V 3.3 55 1.1 2810 127 Rp 1 1/4
Sub TWI 5-SE-308EM 220V 3.3 55 1.1 2810 127 Rp 1 1/4
Sub TWI 5-SE-308EM-FS 220V 3.3 55 1.1 2810 127 Rp 1 1/4
Sub TWI 5-SE-504EM 220V 5 29.5 0.75 2810 127 Rp 1 1/4
Sub TWI 5-SE-504EM-FS 220V 5 29.5 0.75 2810 127 Rp 1 1/4
Sub TWI 5-SE-505EM 220V 5.3 37 0.9 2810 127 Rp 1 1/4
Sub TWI 5-SE-505EM-FS 220V 5.3 37 0.9 2810 127 Rp 1 1/4
Sub TWI 5-SE-506EM 220V 5.1 46 1.1 2810 127 Rp 1 1/4
Sub TWI 5-SE-506EM-FS 220V 5.1 46 1.1 2810 127 Rp 1 1/4
Sub TWI 5-SE-903DM 380V 9 26 1.1 2810 127 Rp 1 1/4
Sub TWI 5-SE-903EM 220V 9 26 1.1 2810 127 Rp 1 1/4
Sub TWI 5-SE-904DM 380V 9.5 33.5 1.5 2810 127 Rp 1 1/4
Sub TWI 5-SE-904EM 220V 9.5 33.5 1.5 2810 127 Rp 1 1/4
