特点/产品优势
- 与流体接触的零件可防腐蚀
- 集成式止回阀
- 可重新绕组的易保养电机
结构

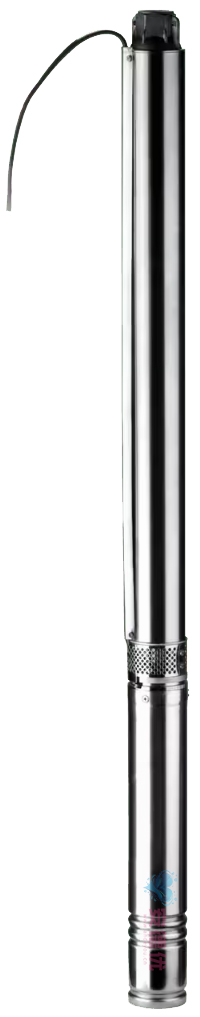

采用夹套式结构的多级3"潜水泵，可立式或卧式安装
应用
用于泵送钻孔和水井中的雨水与工业用水进行喷洒、灌溉和供水。
设备/功能
- 内置止回阀
- 单相交流电机，配备的电容器盒内置有电机热保护器和通/断开关
型号代码
|
示例： |
Wilo-Sub TWU 3-0115-EM |
|
TWU |
系列 |
|
3 |
水力部件直径，单位：英寸["] |
|
01 |
额定体积流量 [m3/h] |
|
15 |
水力部件级数 |
|
EM |
电源连接：
|
技术数据
- 电源连接：1~230 V，50 Hz或3~400 V，50 Hz
- 浸水运行模式：S1
- 介质温度：3 ... 35 °C
- 电机最小流量：0.08 m/s
- 最大含沙量：50 g/m3
- 最大启动次数：30 /h
- 最大潜水深度：150 m
- 防护等级：IP58
- 压力接口：Rp1
材料
- 水力部件外壳：1.4301
- 叶轮：聚碳酸酯
- 水力部件轴：1.4104
- 电机外壳：1.4301
- 电机轴：1.4305
类型
潜水泵可立式或卧式安装。
水力部件
采用分段结构的多级潜水泵，带径向叶轮和内置止回阀。带螺纹法兰和内螺纹的压力接口。接触介质的所有零件均由防腐蚀材料制成。
电机
直接启动用单相或三相交流电机。充油电机可重新绕组并配备自润滑电机轴承。
冷却
- 电机通过流体冷却。水泵务必浸水运行。
- 可采用立式安装，带与不带冷却套管均可。
- 在采取卧式安装时，必须配合使用冷却套管。
出厂状态
- 水力部件 + 电机即装即用
- 1.8 m接线电缆
- 单相交流电型号中的配电箱（电容器盒）
- 安装及操作说明
附件
- 冷却套管
- 隔膜气压罐
- 闸阀
- 浮子开关
- 压力开关
- 电极
- 开关设备
- 警报器
- 浇注树脂套件
- 接线电缆
