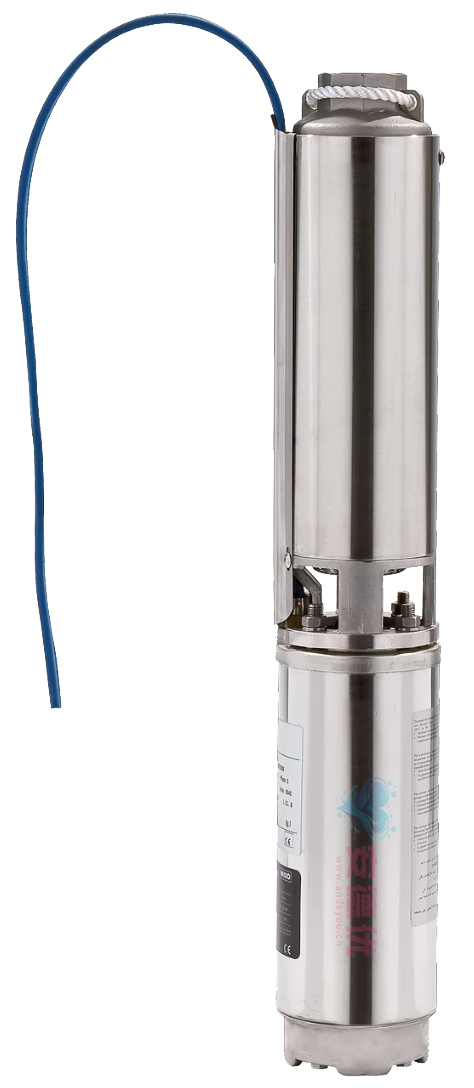

威乐Sub TWU 4不锈钢潜水深井泵(4寸)

Sub TWU 4.02-07-DM-C、Sub TWU 4.02-07-EM-C、Sub TWU 4.02-10-DM-C、Sub TWU 4.02-10-EM-C、Sub TWU 4.02-14-DM-C、Sub TWU 4.02-14-EM-C、Sub TWU 4.02-20-DM-C、Sub TWU 4.02-20-EM-C、Sub TWU 4.04-05-DM-C、Sub TWU 4.04-05-EM-C、Sub TWU 4.04-07-DM-C、Sub TWU 4.04-07-EM-C、Sub TWU 4.04-09-DM-C、Sub TWU 4.04-09-EM-C、Sub TWU 4.04-14-DM-C、Sub TWU 4.04-14-EM-C、Sub TWU 4.04-18-DM-C、Sub TWU 4.04-18-EM-C、Sub TWU 4.04-27-DM-C、Sub TWU 4.04-27-EM-C、Sub TWU 4.04-35-DM-C、Sub TWU 4.04-44-DM-C

威乐Sub TWU是一款性能卓越的4寸不锈钢潜水深井泵，专为高标准的深井取水需求而设计。泵体采用全不锈钢材质铸造，具备极佳的耐腐蚀性与超凡的结构耐久性，确保在复杂水质中长期稳定运行。产品集高效节能、大流量与高扬程特性于一身，是农业大规模灌溉、工业生产供水、矿山排水及社区日常取水等场景的理想解决方案。选择威乐Sub TWU，即是选择了一位可靠耐用的深井供水伙伴，为您的项目提供持续强劲的水源动力。
Product Consultation 电话咨询
功能特点
规格参数
外形尺寸
视频介绍

功能特点

特点/产品优势

  • 与流体接触的零件可防腐蚀
  • 集成式止回阀
  • 浮动式叶轮可实现低磨损
  • 易保养电机

结构

可立式和卧式安装的多级4"潜水泵，采用夹套式结构

应用

用于泵送钻孔和水井中的雨水与工业用水进行喷洒、灌溉和供水。

设备/功能

  • 内置止回阀
  • NEMA压力接口
  • 单相交流电机，配备的电容器盒内置有电机热保护器

型号代码

示例：

Wilo-Sub TWU 4.02-07-EM-C

TWU

系列

4

水力部件直径，单位：英寸["]

02

额定体积流量 [m3/h]

07

水力部件级数

EM

电源连接：

  • EM = 单相交流电
  • DM = 三相交流电

C

产品系列

技术数据

  • 电源连接：1~230 V，50 Hz或3~400 V，50 Hz
  • 浸水运行模式：S1
  • 介质温度：3 - 30 °C
  • 电机最小流量：0.08 m/s
  • 最大含沙量：50 g/m3
  • 最大启动次数：20/h
  • 最大潜水深度：200 m
  • 防护等级：IP68
  • 压力接口：Rp 1¼ - Rp 2

材料

  • 水力部件外壳：1.4301
  • 叶轮：改性聚苯醚
  • 水力部件轴：1.4104
  • 电机外壳：1.4301
  • 电机轴：1.4305

类型

潜水泵可立式或卧式安装。

水力部件

采用分段结构的多级潜水泵，带径向或半轴叶轮和内置止回阀。带螺纹法兰和内螺纹的压力接口。接触介质的所有零件均由防腐蚀材料制成。

电机

直接启动用单相或三相交流电机。配有树脂浸渍漆包绝缘绕组、水乙二醇充填液和自润滑电机轴承的密封电机。

冷却

  • 电机通过流体冷却。水泵务必浸水运行。
  • 可采用立式安装，带与不带冷却套管均可。
  • 在采取卧式安装时，必须配合使用冷却套管。

出厂状态

  • 水力部件 + 电机即装即用
  • 1.5/1.75/2.5/4.0 m接线电缆
  • 单相型号，含有配电箱，带有电容器、热电机保护和打开/关闭开关
  • 安装及操作说明

附件

  • 冷却套管
  • 隔膜气压罐
  • 闸阀
  • 浮子开关
  • 压力开关
  • 电极
  • 开关设备
  • 警报器
  • 浇注树脂套件
  • 接线电缆

规格参数

型号 电压
(V)		 额定流量
(m³/h)		 额定扬程
(m)		 功率
(kW)		 电机直径(mm) 口径
Sub TWU 4.02-07-DM-C 380V 2.2 31.97 0.37 97 Rp 1 1/4
Sub TWU 4.02-07-EM-C 220V 2.2 31.97 0.37 98 Rp 1 1/4
Sub TWU 4.02-10-DM-C 380V 2.2 48.6 0.55 97 Rp 1 1/4
Sub TWU 4.02-10-EM-C 220V 2.2 48.6 0.55 98 Rp 1 1/4
Sub TWU 4.02-14-DM-C 380V 2.2 65.66 0.75 97 Rp 1 1/4
Sub TWU 4.02-14-EM-C 220V 2.2 65.66 0.75 98 Rp 1 1/4
Sub TWU 4.02-20-DM-C 380V 2.2 98.32 1.1 97 Rp 1 1/4
Sub TWU 4.02-20-EM-C 220V 2.2 98.32 1.1 98 Rp 1 1/4
Sub TWU 4.04-05-DM-C 380V 3.7 20.7 0.37 97 Rp 1 1/4
Sub TWU 4.04-05-EM-C 220V 3.7 20.7 0.37 98 Rp 1 1/4
Sub TWU 4.04-07-DM-C 380V 3.7 32.78 0.55 97 Rp 1 1/4
Sub TWU 4.04-07-EM-C 220V 3.7 32.78 0.55 98 Rp 1 1/4
Sub TWU 4.04-09-DM-C 380V 3.7 41.87 0.75 97 Rp 1 1/4
Sub TWU 4.04-09-EM-C 220V 3.7 41.87 0.75 98 Rp 1 1/4
Sub TWU 4.04-14-DM-C 380V 3.7 67.17 1.1 97 Rp 1 1/4
Sub TWU 4.04-14-EM-C 220V 3.7 67.17 1.1 98 Rp 1 1/4
Sub TWU 4.04-18-DM-C 380V 3.7 86.78 1.5 97 Rp 1 1/4
Sub TWU 4.04-18-EM-C 220V 3.7 86.78 1.5 98 Rp 1 1/4
Sub TWU 4.04-27-DM-C 380V 3.7 125.3 2.2 97 Rp 1 1/4
Sub TWU 4.04-27-EM-C 220V 3.7 125.3 2.2 98 Rp 1 1/4
Sub TWU 4.04-35-DM-C 380V 3.7 168.7 3 97 Rp 1 1/4
Sub TWU 4.04-44-DM-C 380V 3.7 200.1 4 97 Rp 1 1/4
Sub TWU 4.04-48-DM-C 380V 3.7 226.2 4 97 Rp 1 1/4
Sub TWU 4.08-05-DM-C 380V 7.2 22.05 0.75 97 Rp 2
Sub TWU 4.08-05-EM-C 220V 7.2 22.05 0.75 98 Rp 2
Sub TWU 4.08-07-DM-C 380V 7.2 32.97 1.1 97 Rp 2
Sub TWU 4.08-07-EM-C 220V 7.2 32.97 1.1 98 Rp 2
Sub TWU 4.08-10-DM-C 380V 7.2 46.94 1.5 97 Rp 2
Sub TWU 4.08-10-EM-C 220V 7.2 46.94 1.5 98 Rp 2
Sub TWU 4.08-15-DM-C 380V 7.2 69.63 2.2 97 Rp 2
Sub TWU 4.08-15-EM-C 220V 7.2 69.63 2.2 98 Rp 2
Sub TWU 4.08-21-DM-C 380V 7.2 98.51 3 97 Rp 2
Sub TWU 4.08-29-DM-C 380V 7.2 136.9 5.5 97 Rp 2
Sub TWU 4.08-34-DM-C 380V 7.2 162.8 5.5 97 Rp 2
Sub TWU 4.08-39-DM-C 380V 7.2 183.7 5.5 97 Rp 2
Sub TWU 4.08-45-DM-C 380V 7.2 215.3 7.5 97 Rp 2
Sub TWU 4.08-51-DM-C 380V 7.2 240.3 7.5 97 Rp 2
Sub TWU 4.16-08-DM-C 380V 15.4 19.36 1.5 97 Rp 2
Sub TWU 4.16-08-EM-C 220V 15.4 19.36 1.5 98 Rp 2
Sub TWU 4.16-12-DM-C 380V 15.4 30.12 2.2 97 Rp 2
Sub TWU 4.16-12-EM-C 220V 15.4 30.12 2.2 98 Rp 2
Sub TWU 4.16-16-DM-C 380V 15.4 41.91 3 97 Rp 2
Sub TWU 4.16-21-DM-C 380V 15.4 56.69 4 97 Rp 2
Sub TWU 4.16-30-DM-C 380V 15.4 80.8 5.5 97 Rp 2
