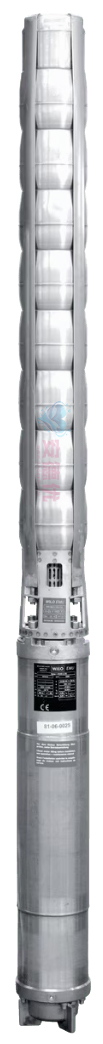

威乐Sub TWI 8节段式不锈钢多级潜水深井泵(8寸)

Sub TWI 8.80-01-C、Sub TWI 8.80-02-C-SD、Sub TWI 8.80-03-C-SD、Sub TWI 8.80-04-C-SD、Sub TWI 8.80-05-C-SD、Sub TWI 8.80-06-C-SD、Sub TWI 8.80-07-C-SD、Sub TWI 8.80-08-C-SD、Sub TWI 8.80-09-C-SD、Sub TWI 8.80-10-C-SD、Sub TWI 8.80-11-C-SD、Sub TWI 8.80-12-C-SD、Sub TWI 8.80-15-C-SD、Sub TWI 8.80-16-C-SD、Sub TWI 8.80-18-C-SD、Sub TWI 8.80-20-C-SD、Sub TWI 8.90-01-C、Sub TWI 8.90-02-C-SD、Sub TWI 8.90-03-C-SD、Sub TWI 8.90-04-C-SD、Sub TWI 8.90-05-C-SD、Sub TWI 8.90-06-C-SD

威乐Sub TWI 8节段式不锈钢多级潜水深井泵（8寸），专为严苛的深井取水与持续高压供水设计。泵体采用全不锈钢材质，具备极强的耐腐蚀性与超长使用寿命，轻松应对复杂水质。其8级节段式高效水力模型，带来更高的扬程与出众的能效表现，广泛适用于大规模农业灌溉、工矿企业供水及区域性市政给水系统。选择威乐，即是选择稳定可靠的专业水泵解决方案。
Product Consultation 电话咨询
功能特点
规格参数
外形尺寸
视频介绍

功能特点

特点/产品优势

  • 防腐蚀不锈钢实现较长的使用寿命，可以选择 V4A 品质
  • 可单独配置的电机和材料可在任何应用情况下可靠运行
  • 饮用水型号带有 ACS 认证
  • 通过 4、6、8 和 10 英寸的多种型号实现高度灵活性
  • 流量范围从 1 到 250 m³/h

结构

可立式或卧式安装的多级 8" 牵制皮带型潜水泵

应用

泵送井水和蓄水池中含沙量低于50 g/m³的饮用水（通过了ACS和RI.SE认证）和工业用水，用于以下用途：

  • 供水
  • 升压
  • 地下水排水和降低地下水水位

设备/功能

  • 内置止回阀
  • NEMA压力接口

型号代码

示例：

Wilo-Sub TWI 8.80-02-C-SD

TWI

系列

8

水力部件直径，单位：英寸["]

80

额定体积流量 [m3/h]

02

水力部件级数

C

产品系列

SD

启动方式

  • 无 = 直接启动
  • SD = 星三角启动

技术数据

  • 电源连接：3~400 V，50 Hz
  • 浸水运行模式：S1
  • 介质温度：3 – 20 °C或3 – 30 °C（视电机而定）
  • 电机最小流量：0.1 - 0.5 m/s（视电机而定）
  • 最大含沙量：50 g/m3
  • 最大启动次数：10/h或20/h（视电机而定）
  • 最大潜水深度：100 m或350 m（视电机而定）
  • 防护等级：IP68
  • 压力接口：Rp 5

材料

  • 水力部件外壳：1.4301 (AISI 304)
  • 叶轮：1.4301 (AISI 304)
  • 水力部件轴：1.4057（AISI 431）
  • 电机外壳：EN-GJL-250（ASTM A48 Class 35/40B）和1.4301（AISI 304）
  • 电机轴：1.4021（AISI 420）或1.4301（AISI 304）或1.4305（AISI 303）

类型

潜水泵可立式或卧式安装。

水力部件

采用抱箍式设计的多级潜水泵，配有半轴叶轮、内置止回阀和一个标准接口：

  • 6"接口：NEMA标准
  • 8"接口：NEMA接口

带螺纹法兰和内螺纹的压力接口。接触介质的所有零件均由防腐蚀材料制成。

电机

采用直接启动或星三角启动的三相交流电机：

  • 配有树脂浸渍漆包绝缘绕组和水乙二醇充填液的密封电机。
  • 配有PVC绝缘绕组和水乙二醇充填液的可重新绕组电机。

电机轴承为自润滑式。

冷却

  • 电机通过流体冷却。水泵务必浸水运行。
  • 可采用立式安装，带与不带冷却套管均可。
  • 在采取卧式安装时，必须配合使用冷却套管。

出厂状态

  • 水力部件 + 电机即装即用
  • 获得饮用水标准认证的4 m、8 m或10 m接线电缆
  • 安装及操作说明

选项

  • 水力部件由不锈钢 1.4401 制成
  • 电机材质为1.4401或1.4571 不锈钢
  • 60 Hz 型号
  • 星形-三角形起动
  • 可重新绕组的电机
  • 可重新绕组的电机，带饮用水填充装置
  • 已配置整泵，适用于特殊规格

附件

  • 冷却套管
  • 压力罩
  • 隔膜气压罐
  • 闸阀
  • 浮子开关
  • 压力开关
  • 电极
  • 开关设备
  • 警报器
  • 浇注树脂套件
  • 接线电缆

规格参数

型号 电压
(V)		 额定流量
(m³/h)		 额定扬程
(m)		 功率
(kW)		 电机直径(mm) 口径
Sub TWI 8.80-01-C 380V 60 13.9 4 137 Rp 5
Sub TWI 8.80-02-C-SD 380V 71 25 7.5 137 Rp 5
Sub TWI 8.80-03-C-SD 380V 71 37 11 137 Rp 5
Sub TWI 8.80-04-C-SD 380V 68 50 15 137 Rp 5
Sub TWI 8.80-05-C-SD 380V 68 64 18.5 137 Rp 5
Sub TWI 8.80-06-C-SD 380V 69 76 22 137 Rp 5
Sub TWI 8.80-07-C-SD 380V 66 93 30 137 Rp 5
Sub TWI 8.80-08-C-SD 380V 70 100 30 137 Rp 5
Sub TWI 8.80-09-C-SD 380V 69 111 30 137 Rp 5
Sub TWI 8.80-10-C-SD 380V 78 114 37 137 Rp 5
Sub TWI 8.80-11-C-SD 380V 67 143 45 137 Rp 5
Sub TWI 8.80-12-C-SD 380V 81 149 55 191 Rp 5
Sub TWI 8.80-15-C-SD 380V 71 203 75 191 Rp 5
Sub TWI 8.80-16-C-SD 380V 83 192 75 191 Rp 5
Sub TWI 8.80-18-C-SD 380V 72 245 75 191 Rp 5
Sub TWI 8.80-20-C-SD 380V 92 270 75 191 Rp 5
Sub TWI 8.90-01-C 380V 88 12.5 5.5 137 Rp 5
Sub TWI 8.90-02-C-SD 380V 85 26 9 137 Rp 5
Sub TWI 8.90-03-C-SD 380V 86 38 15 137 Rp 5
Sub TWI 8.90-04-C-SD 380V 92 48 18.5 137 Rp 5
Sub TWI 8.90-05-C-SD 380V 84 66 22 137 Rp 5
Sub TWI 8.90-06-C-SD 380V 88 77 30 137 Rp 5
Sub TWI 8.90-07-C-SD 380V 80 95 37 137 Rp 5
Sub TWI 8.90-08-C-SD 380V 85 107 37 137 Rp 5
Sub TWI 8.90-09-C-SD 380V 87 115 45 137 Rp 5
Sub TWI 8.90-10-C-SD 380V 92 129 55 191 Rp 5
Sub TWI 8.90-11-C-SD 380V 90 143 55 191 Rp 5
Sub TWI 8.90-12-C-SD 380V 92 155 55 191 Rp 5
Sub TWI 8.90-13-C-SD 380V 91 169 75 191 Rp 5
Sub TWI 8.90-14-C-SD 380V 89 188 75 191 Rp 5
Sub TWI 8.90-15-C-SD 380V 92 200 75 191 Rp 5
Sub TWI 8.90-17-C-SD 380V 92 222 93 196 Rp 5
Sub TWI 8.90-18-C-SD 380V 92 238 93 196 Rp 5
Sub TWI 8.90-20-C-SD 380V 90 260 93 196 Rp 5
