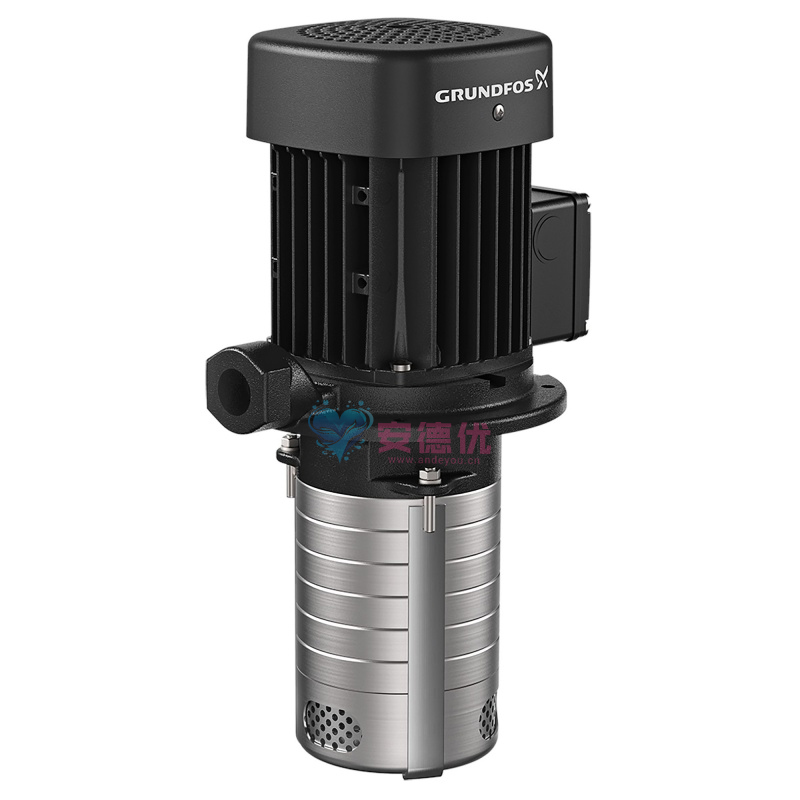

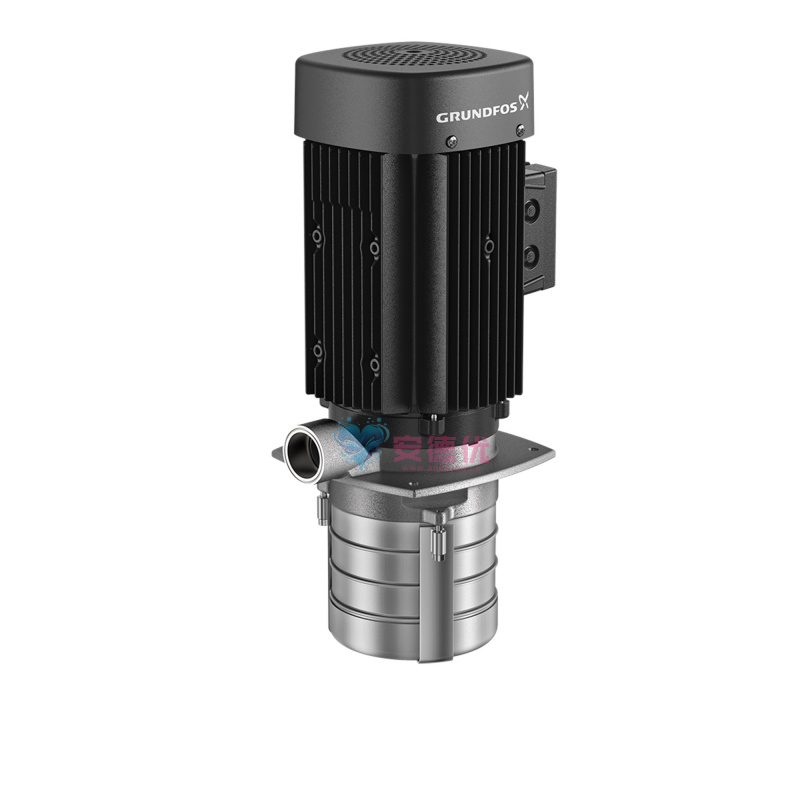

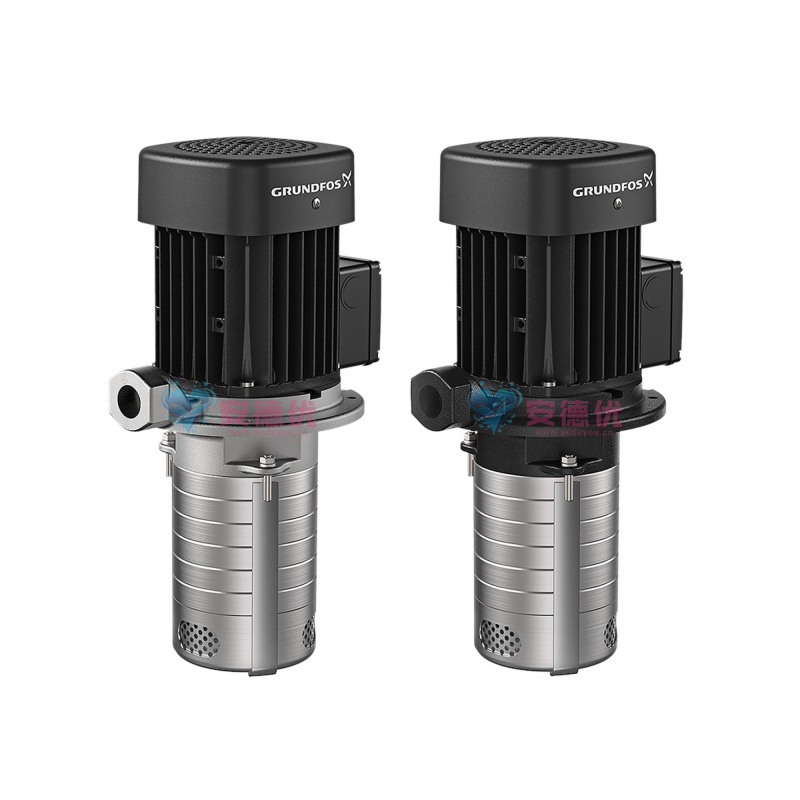

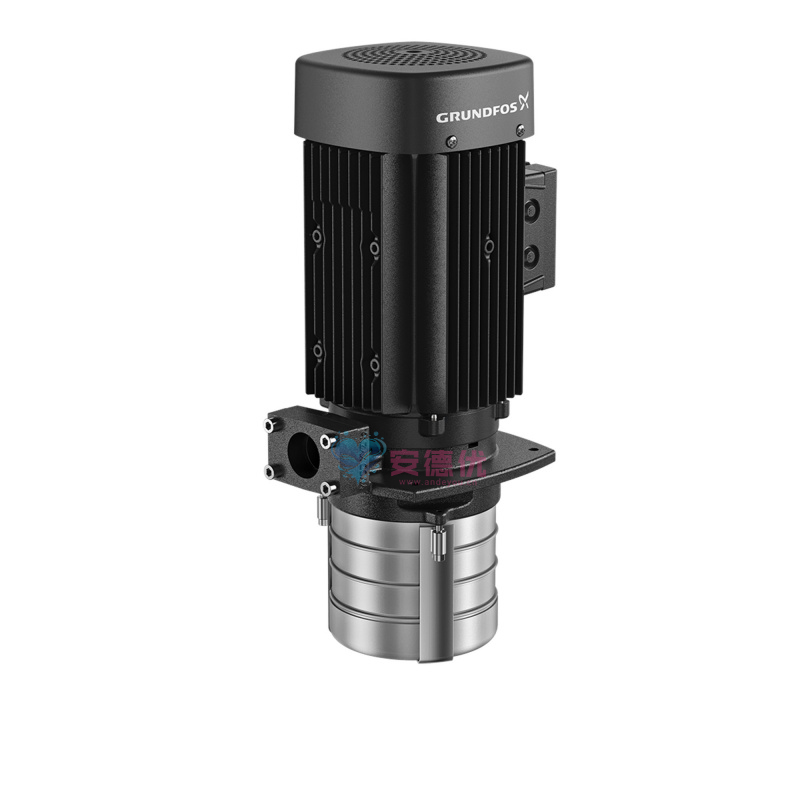

  • 产品图片

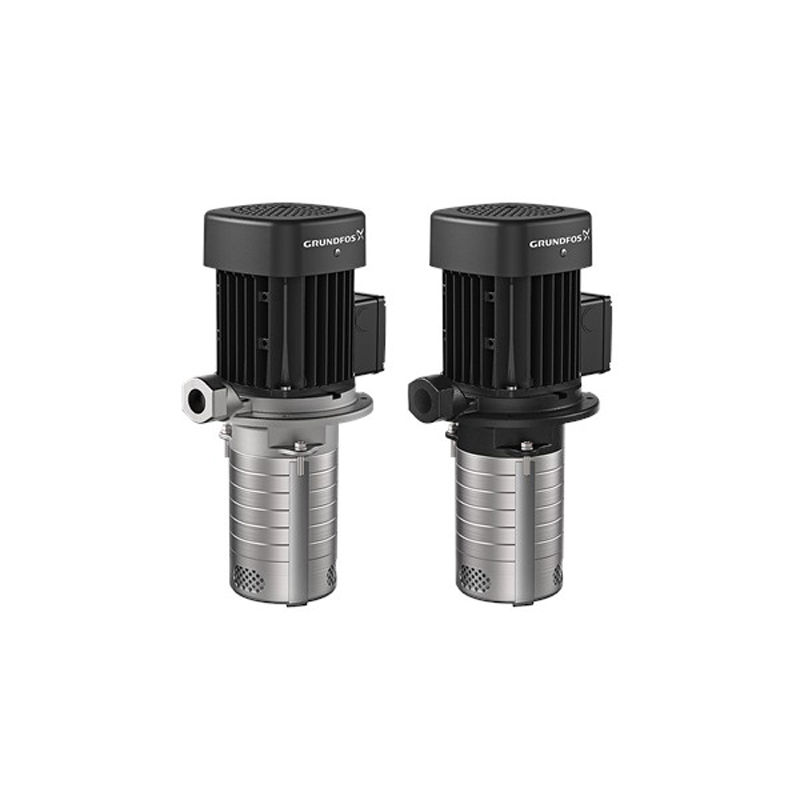

格兰富MTH浸入式离心泵(制冷剂泵)

MTH 2-4/4 MTH 2-5/5 MTH 2-6/4 MTH 4-6/4 MTH 4-6/6 MTH 4-7/3 MTH 8-8/3 MTH 8-8/3-1 MTH 10-3/2 MTH 10-3/3 MTH 15-2/2 MTH 15-3/1

GRUNDFOS格兰富MTH系列浸入式离心泵专为机床冷却、制冷剂输送等应用设计，采用立式多级结构，过流部件可选铸铁或不锈钢材质（I型全不锈钢），耐腐蚀性强。支持-10°C至+90°C液体温度（特殊版本可达120°C），流量覆盖2-15m³/h，扬程最高10bar，配备高效电机（IE3/IE5等级），节能符合ErP指令。模块化设计适配不同水箱深度，标配轴封防护，可选顶部/底部进水，适用于冷凝系统、冷却循环等严苛工况。
在线留言 电话咨询
功能特点
规格参数
外形尺寸
视频介绍

功能特点

GRUNDFOS格兰富MTH浸入式离心泵

产品概述

GRUNDFOS格兰富MTH系列是专为机床应用设计的浸入式多级立式离心泵，特别适用于泵送冷却润滑剂、冷凝液转移及类似应用。该系列泵采用水箱顶部安装设计，泵体浸入泵送液体中工作。

主要功能特点

1. 设计与结构特点

  • ‌模块化设计‌：提供各种尺寸和级数，可根据需要提供所需的流量、压力和安装长度
  • ‌浸入式安装‌：设计安装在水箱顶部，腔室叠层浸入泵送液体中
  • ‌材质选择‌：
    • 标准系列(A型)：过液部件采用铸铁和不锈钢
    • 不锈钢版(I型)：所有过液部件均采用EN/DIN 1.4301或更高标准的不锈钢
  • ‌紧凑结构‌：主要由电机和泵单元两大元件组成

2. 性能特点

  • ‌流量范围‌：0.7-26 m³/h(50Hz)或0.7-32 m³/h(60Hz)
  • ‌扬程范围‌：最高可达10 bar(100m)
  • ‌温度范围‌：-10°C至+90°C(标准型号)
  • ‌高效运行‌：最高效率可达80%
  • ‌NPSH性能‌：优化的入口设计确保良好的汽蚀性能

3. 应用特点

  • ‌机床冷却‌：专为机床冷却系统设计，适用于铣削、车削、研磨等加工过程的冷却
  • ‌过滤系统‌：可与机床过滤系统配合使用
  • ‌冷凝水系统‌：适用于冷凝水回收系统
  • ‌部件清洗‌：可用于工业部件清洗系统

4. 电机特点

  • ‌电机类型‌：全封闭风冷2极格兰富标准电机
  • ‌防护等级‌：IP54
  • ‌绝缘等级‌：F级
  • ‌电压选择‌：多种电压配置可选，包括3×220-240/380-415V等
  • ‌高效电机‌：符合IE3能效标准

5. 安装与维护特点

  • ‌灵活安装‌：浸入深度可通过空腔室调整，适应不同水箱深度
  • ‌维护简便‌：轴封设计便于维护
  • ‌入口滤网‌：标配入口滤网防止大颗粒进入泵内
  • ‌启动螺杆‌：内置启动螺杆防止低液位时空转

6. 特殊功能选项

  • ‌高温版本‌：可提供120°C高温解决方案
  • ‌多种轴封‌：可根据介质特性选择不同材质的轴封
  • ‌延长管‌：可选配延长管适应更深的水箱
  • ‌卧式安装‌：部分型号支持卧式安装

技术规格对比(MTH系列50Hz)

型号 额定流量(m³/h) 额定流量(l/min) 温度范围(°C) 最高效率(%) 电机功率范围(kW)
MTH2 2.5 42 -10至+90 45 0.55-1.1
MTH4 4 67 -10至+90 50 0.55-2.2
MTH8 8 133 -10至+90 60 0.55-3
MTH10 12 200 -10至+90 60 1.1-4
MTH15 18 300 -10至+90 63 1.1-4

应用领域

  • 镗削、锯切、铣削、研磨等机床加工冷却
  • 电火花加工冷却系统
  • 线切割机床冷却液循环
  • 车床冷却系统
  • 工业清洗设备
  • 过滤系统
  • 冷凝水回收系统

规格参数

型号 电压/频率 额定流量(L/min) 额定扬程(m) 功率(kW) 出水口径 转速(r/min) 浸入深度（mm）
MTH 2-4/3 380V/50Hz 41.7 19 0.37 G 3/4 2800 163
MTH 2-4/4 380V/50Hz 41.7 26 0.75 G 3/4 2800 163
MTH 2-5/5 380V/50Hz 41.7 32.3 0.75 G 3/4 2800 181
MTH 2-6/4 380V/50Hz 41.7 26 0.75 G 3/4 2800 199
MTH 2-6/6 380V/50Hz 41.7 39.2 0.75 G 3/4 2800 199
MTH 2-6/6 380V/50Hz 41.7 39.2 1.1 G 3/4 2800 199
MTH 2-8/6 380V/50Hz 41.7 39.2 1.1 G 3/4 2800 235
MTH 2-8/8 380V/50Hz 41.7 52 1.1 G 3/4 2800 235
MTH 2-9/6 380V/50Hz 41.7 39.2 1.1 G 3/4 2800 253
MTH 2-9/7 380V/50Hz 41.7 45.4 1.1 G 3/4 2800 253
MTH 2-9/9 380V/50Hz 41.7 58.4 1.1 G 3/4 2800 253
MTH 4-4/4 380V/50Hz 83.3 26.3 1.1 G 3/4 2800 199
MTH 4-6/3 380V/50Hz 83.3 19.1 0.75 G 3/4 2800 253
MTH 4-6/4 380V/50Hz 83.3 26.3 1.1 G 3/4 2800 253
MTH 4-6/6 380V/50Hz 83.3 37 1.1 G 3/4 2800 253
MTH 4-7/3 380V/50Hz 83.3 19.5 0.55 G 3/4 2800 280
MTH 4-7/6 380V/50Hz 83.3 37 1.1 G 3/4 2800 280
MTH 8-2/2 380V/50Hz 133 15.8 0.75 G 3/4 2800 172
MTH 8-2/2 380V/50Hz 133 15.8 1.1 G 3/4 2800 172
MTH 8-2/2-1 380V/50Hz 133 9.6 1.1 G 3/4 2800 172
MTH 8-3/1 380V/50Hz 133 7.1 0.37 G 3/4 2800 199
MTH 8-3/2 380V/50Hz 133 15.8 1.1 G 3/4 2800 199
MTH 8-3/2 380V/50Hz 133 15.8 0.75 G 3/4 2800 199
MTH 8-3/2-1 380V/50Hz 133 9.6 1.1 G 3/4 2800 199
MTH 8-3/3 380V/50Hz 133 23.7 1.1 G 3/4 2800 199
MTH 8-3/3 380V/50Hz 133 23.7 2.2 G 3/4 2800 199
MTH 8-3/3-1 380V/50Hz 133 16.9 0.75 G 3/4 2800 199
MTH 8-3/3-1 380V/50Hz 133 16.9 1.5 G 3/4 2800 199
MTH 8-4/2 380V/50Hz 133 15.8 0.75 G 3/4 2800 226
MTH 8-4/2 380V/50Hz 133 15.8 1.1 G 3/4 2800 226
MTH 8-4/2-1 380V/50Hz 133 9.6 1.1 G 3/4 2800 226
MTH 8-4/3 380V/50Hz 133 23.7 2.2 G 3/4 2800 226
MTH 8-4/3 380V/50Hz 133 23.7 1.1 G 3/4 2800 226
MTH 8-4/3-1 380V/50Hz 133 16.9 1.5 G 3/4 2800 226
MTH 8-4/3-1 380V/50Hz 133 16.9 0.75 G 3/4 2800 226
MTH 8-4/4 380V/50Hz 133 32.3 1.5 G 3/4 2800 226
MTH 8-4/4 380V/50Hz 133 32.3 2.2 G 3/4 2800 226
MTH 8-4/4-1 380V/50Hz 133 25.9 1.1 G 3/4 2800 226
MTH 8-4/4-1 380V/50Hz 133 25.9 2.2 G 3/4 2800 226
MTH 8-5/2 380V/50Hz 133 15.8 0.75 G 3/4 2800 253
MTH 8-5/2 380V/50Hz 133 15.8 1.1 G 3/4 2800 253
MTH 8-5/2-1 380V/50Hz 133 9.6 1.1 G 3/4 2800 253
MTH 8-5/3 380V/50Hz 133 23.7 1.1 G 3/4 2800 253
MTH 8-5/3 380V/50Hz 133 23.7 2.2 G 3/4 2800 253
MTH 8-5/3-1 380V/50Hz 133 16.9 1.5 G 3/4 2800 253
MTH 8-5/3-1 380V/50Hz 133 16.9 0.75 G 3/4 2800 253
MTH 8-5/4 380V/50Hz 133 32.3 1.5 G 3/4 2800 253
MTH 8-5/4 380V/50Hz 133 32.3 2.2 G 3/4 2800 253
MTH 8-5/4-1 380V/50Hz 133 25.5 1.1 G 3/4 2800 253
MTH 8-5/4-1 380V/50Hz 133 25.5 2.2 G 3/4 2800 253
MTH 8-5/5 380V/50Hz 133 40.3 2.2 G 3/4 2800 253
MTH 8-5/5 380V/50Hz 133 40.3 3 G 3/4 2800 253
MTH 8-5/5-1 380V/50Hz 133 36.1 1.5 G 3/4 2800 253
MTH 8-5/5-1 380V/50Hz 133 36.1 3 G 3/4 2800 253
MTH 8-6/2 380V/50Hz 133 15.8 1.1 G 3/4 2800 280
MTH 8-6/2 380V/50Hz 133 15.8 0.75 G 3/4 2800 280
MTH 8-6/2-1 380V/50Hz 133 9.6 1.1 G 3/4 2800 280
MTH 8-6/3 380V/50Hz 133 23.7 1.1 G 3/4 2800 280
MTH 8-6/3 380V/50Hz 133 23.7 2.2 G 3/4 2800 280
MTH 8-6/3-1 380V/50Hz 133 16.9 0.75 G 3/4 2800 280
MTH 8-6/3-1 380V/50Hz 133 16.9 1.5 G 3/4 2800 280
MTH 8-6/4 380V/50Hz 133 32.3 1.5 G 3/4 2800 280
MTH 8-6/4 380V/50Hz 133 32.3 2.2 G 3/4 2800 280
MTH 8-6/4-1 380V/50Hz 133 25 1.1 G 3/4 2800 280
MTH 8-6/4-1 380V/50Hz 133 25 2.2 G 3/4 2800 280
MTH 8-6/5 380V/50Hz 133 40.3 2.2 G 3/4 2800 280
MTH 8-6/5 380V/50Hz 133 40.3 3 G 3/4 2800 280
MTH 8-6/5-1 380V/50Hz 133 36.1 3 G 3/4 2800 280
MTH 8-6/5-1 380V/50Hz 133 36.1 1.5 G 3/4 2800 280
MTH 8-6/6 380V/50Hz 133 47.7 2.2 G 3/4 2800 280
MTH 8-6/6 380V/50Hz 133 47.7 4 G 3/4 2800 280
MTH 8-6/6-1 380V/50Hz 133 44.1 2.2 G 3/4 2800 280
MTH 8-6/6-1 380V/50Hz 133 44.1 3 G 3/4 2800 280
MTH 8-7/2 380V/50Hz 133 15.8 0.75 G 3/4 2800 307
MTH 8-7/2 380V/50Hz 133 15.8 1.1 G 3/4 2800 307
MTH 8-7/2-1 380V/50Hz 133 9.6 1.1 G 3/4 2800 307
MTH 8-7/3 380V/50Hz 133 23.7 2.2 G 3/4 2800 307
MTH 8-7/3 380V/50Hz 133 23.7 1.1 G 3/4 2800 307
MTH 8-7/3-1 380V/50Hz 133 16.9 1.5 G 3/4 2800 307
MTH 8-7/3-1 380V/50Hz 133 16.9 0.75 G 3/4 2800 307
MTH 8-7/4 380V/50Hz 133 32.3 1.5 G 3/4 2800 307
MTH 8-7/4 380V/50Hz 133 32.3 2.2 G 3/4 2800 307
MTH 8-7/4-1 380V/50Hz 133 24.5 1.1 G 3/4 2800 307
MTH 8-7/4-1 380V/50Hz 133 24.5 2.2 G 3/4 2800 307
MTH 8-7/5 380V/50Hz 133 40.3 2.2 G 3/4 2800 307
MTH 8-7/5 380V/50Hz 133 40.3 3 G 3/4 2800 307
MTH 8-7/5-1 380V/50Hz 133 36.1 1.5 G 3/4 2800 307
MTH 8-7/5-1 380V/50Hz 133 36.1 3 G 3/4 2800 307
MTH 8-7/6 380V/50Hz 133 47.7 2.2 G 3/4 2800 307
MTH 8-7/6 380V/50Hz 133 47.7 4 G 3/4 2800 307
MTH 8-7/6-1 380V/50Hz 133 44.1 2.2 G 3/4 2800 307
MTH 8-7/6-1 380V/50Hz 133 44.1 3 G 3/4 2800 307
MTH 8-7/7 380V/50Hz 133 56.4 2.2 G 3/4 2800 307
MTH 8-7/7 380V/50Hz 133 56.4 4 G 3/4 2800 307
MTH 8-7/7-1 380V/50Hz 133 52.2 2.2 G 3/4 2800 307
MTH 8-7/7-1 380V/50Hz 133 52.2 4 G 3/4 2800 307
MTH 8-8/2 380V/50Hz 133 15.8 0.75 G 3/4 2800 334
MTH 8-8/2 380V/50Hz 133 15.8 1.1 G 3/4 2800 334
MTH 8-8/2-1 380V/50Hz 133 9.6 1.1 G 3/4 2800 334
MTH 8-8/3 380V/50Hz 133 23.7 1.1 G 3/4 2800 334
MTH 8-8/3 380V/50Hz 133 23.7 2.2 G 3/4 2800 334
MTH 8-8/3-1 380V/50Hz 133 16.9 1.5 G 3/4 2800 334
MTH 8-8/3-1 380V/50Hz 133 16.9 0.75 G 3/4 2800 334
MTH 8-8/4 380V/50Hz 133 32.3 1.5 G 3/4 2800 334
MTH 8-8/4 380V/50Hz 133 32.3 2.2 G 3/4 2800 334
MTH 8-8/4-1 380V/50Hz 133 24.1 1.1 G 3/4 2800 334
MTH 8-8/4-1 380V/50Hz 133 24.1 2.2 G 3/4 2800 334
MTH 8-8/5 380V/50Hz 133 40.3 2.2 G 3/4 2800 334
MTH 8-8/5 380V/50Hz 133 40.3 3 G 3/4 2800 334
MTH 8-8/5-1 380V/50Hz 133 36.1 1.5 G 3/4 2800 334
MTH 8-8/5-1 380V/50Hz 133 36.1 3 G 3/4 2800 334
MTH 8-8/6 380V/50Hz 133 47.7 2.2 G 3/4 2800 334
MTH 8-8/6 380V/50Hz 133 47.4 4 G 3/4 2800 334
MTH 8-8/6-1 380V/50Hz 133 44.1 3 G 3/4 2800 334
MTH 8-8/6-1 380V/50Hz 133 44.1 2.2 G 3/4 2800 334
MTH 8-8/7 380V/50Hz 133 56.4 2.2 G 3/4 2800 334
MTH 8-8/7 380V/50Hz 133 56.4 4 G 3/4 2800 334
MTH 8-8/7-1 380V/50Hz 133 52.2 2.2 G 3/4 2800 334
MTH 8-8/7-1 380V/50Hz 133 52.2 4 G 3/4 2800 334
MTH 8-8/8 380V/50Hz 133 65.1 3 G 3/4 2800 334
MTH 8-8/8-1 380V/50Hz 133 60.8 3 G 3/4 2800 334
MTH 10-1/1 380V/50Hz 167 12.6 0.75 G1 1/4 2800 105
MTH 10-1/1 380V/50Hz 167 12.6 1.1 G1 1/4 2800 105
MTH 10-2/1 380V/50Hz 167 12.6 1.1 G1 1/4 2800 135
MTH 10-2/2 380V/50Hz 167 26.1 2.2 G1 1/4 2800 135
MTH 10-2/2 380V/50Hz 167 26.1 1.1 G1 1/4 2800 135
MTH 10-3/1 380V/50Hz 167 12.6 1.1 G1 1/4 2800 165
MTH 10-3/2 380V/50Hz 167 26.1 1.1 G1 1/4 2800 165
MTH 10-3/2 380V/50Hz 167 26.1 2.2 G1 1/4 2800 165
MTH 10-3/3 380V/50Hz 167 42.1 2.2 G1 1/4 2800 165
MTH 10-3/3 380V/50Hz 167 42.1 3 G1 1/4 2800 165
MTH 10-4/1 380V/50Hz 167 12.6 1.1 G1 1/4 2800 195
MTH 10-4/2 380V/50Hz 167 26.1 1.1 G1 1/4 2800 195
MTH 10-4/2 380V/50Hz 167 26.1 2.2 G1 1/4 2800 195
MTH 10-4/3 380V/50Hz 167 42.1 2.2 G1 1/4 2800 195
MTH 10-4/3 380V/50Hz 167 42.1 3 G1 1/4 2800 195
MTH 10-4/4 380V/50Hz 167 56.1 4 G1 1/4 2800 195
MTH 10-4/4 380V/50Hz 167 56.1 3 G1 1/4 2800 195
MTH 10-5/1 380V/50Hz 167 12.6 1.1 G1 1/4 2800 225
MTH 10-5/2 380V/50Hz 167 26.1 1.1 G1 1/4 2800 225
MTH 10-5/2 380V/50Hz 167 26.1 2.2 G1 1/4 2800 225
MTH 10-5/3 380V/50Hz 167 42.1 2.2 G1 1/4 2800 225
MTH 10-5/3 380V/50Hz 167 42.1 3 G1 1/4 2800 225
MTH 10-5/4 380V/50Hz 167 56.1 3 G1 1/4 2800 225
MTH 10-5/4 380V/50Hz 167 56.1 4 G1 1/4 2800 225
MTH 10-5/5 380V/50Hz 167 70.6 3 G1 1/4 2800 225
MTH 10-6/1 380V/50Hz 167 12.6 1.1 G1 1/4 2800 255
MTH 10-6/2 380V/50Hz 167 26.1 2.2 G1 1/4 2800 255
MTH 10-6/2 380V/50Hz 167 26.1 1.1 G1 1/4 2800 255
MTH 10-6/3 380V/50Hz 167 42.1 2.2 G1 1/4 2800 255
MTH 10-6/3 380V/50Hz 167 42.1 3 G1 1/4 2800 255
MTH 10-6/4 380V/50Hz 167 56.1 3 G1 1/4 2800 255
MTH 10-6/4 380V/50Hz 167 56.1 4 G1 1/4 2800 255
MTH 10-6/5 380V/50Hz 167 65.9 3 G1 1/4 2800 255
MTH 10-6/6 380V/50Hz 167 84.4 4 G1 1/4 2800 255
MTH 15-1/1 380V/50Hz 283 12 1.1 G 3/4 2800 105
MTH 15-1/1 380V/50Hz 283 12 2.2 G 3/4 2800 105
MTH 15-2/1 380V/50Hz 283 12 1.1 G 3/4 2800 135
MTH 15-2/1 380V/50Hz 283 12 2.2 G 3/4 2800 135
MTH 15-2/2 380V/50Hz 283 29.4 4 G 3/4 2800 135
MTH 15-2/2 380V/50Hz 283 29.4 2.2 G 3/4 2800 135
MTH 15-3/1 380V/50Hz 283 12 1.1 G 3/4 2800 165
MTH 15-3/1 380V/50Hz 283 12 2.2 G 3/4 2800 165
MTH 15-3/2 380V/50Hz 283 29.4 2.2 G 3/4 2800 165
MTH 15-3/2 380V/50Hz 283 29.4 4 G 3/4 2800 165
MTH 15-3/3 380V/50Hz 283 46.4 3 G 3/4 2800 165
MTH 15-4/1 380V/50Hz 283 12 1.1 G 3/4 2800 195
MTH 15-4/1 380V/50Hz 283 12 2.2 G 3/4 2800 195
MTH 15-4/2 380V/50Hz 283 29.4 4 G 3/4 2800 195
MTH 15-4/2 380V/50Hz 283 29.4 2.2 G 3/4 2800 195
MTH 15-4/3 380V/50Hz 283 46.4 3 G 3/4 2800 195
MTH 15-4/4 380V/50Hz 283 62.8 4 G 3/4 2800 195
MTH 15-5/1 380V/50Hz 283 12 1.1 G 3/4 2800 225
MTH 15-5/1 380V/50Hz 283 12 2.2 G 3/4 2800 225
MTH 15-5/2 380V/50Hz 283 29.4 2.2 G 3/4 2800 225
MTH 15-5/2 380V/50Hz 283 29.4 4 G 3/4 2800 225
MTH 15-5/3 380V/50Hz 283 46.4 3 G 3/4 2800 225
MTH 15-5/4 380V/50Hz 283 62.8 4 G 3/4 2800 225
MTH 15-6/1 380V/50Hz 283 12 2.2 G 3/4 2800 255
MTH 15-6/1 380V/50Hz 283 12 1.1 G 3/4 2800 255
MTH 15-6/2 380V/50Hz 283 29.4 4 G 3/4 2800 255
MTH 15-6/2 380V/50Hz 283 29.4 2.2 G 3/4 2800 255
MTH 15-6/3 380V/50Hz 283 46.4 3 G 3/4 2800 255
MTH 15-6/4 380V/50Hz 283 62.8 4 G 3/4 2800 255
