高效的系统集成。

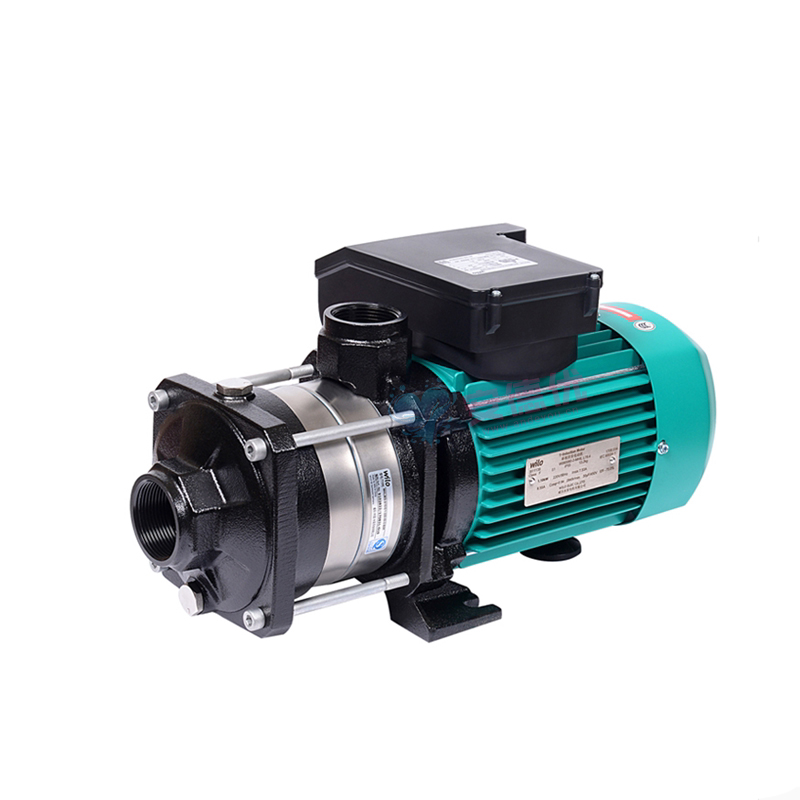

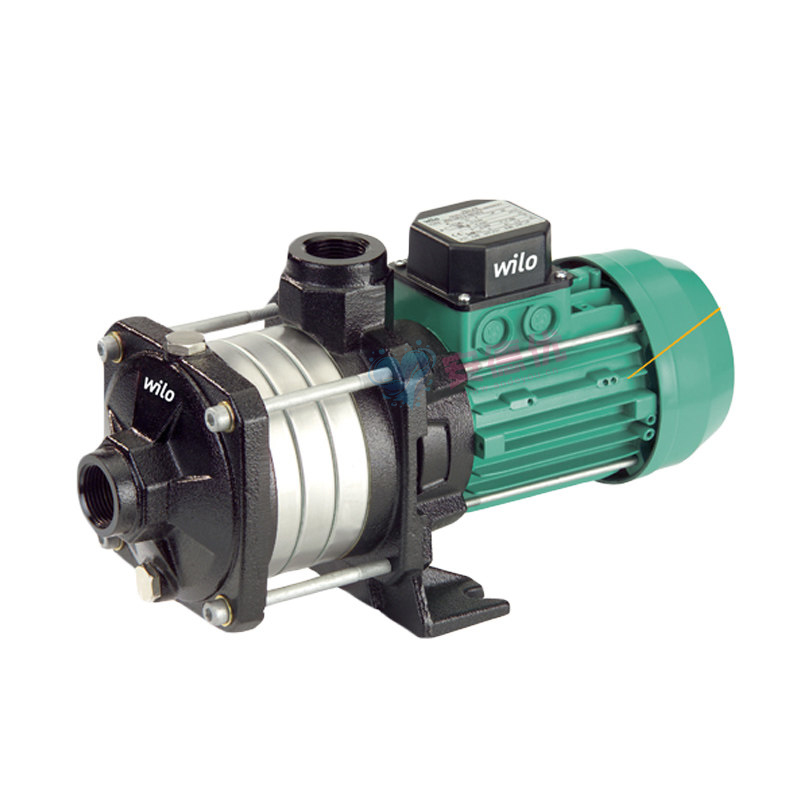

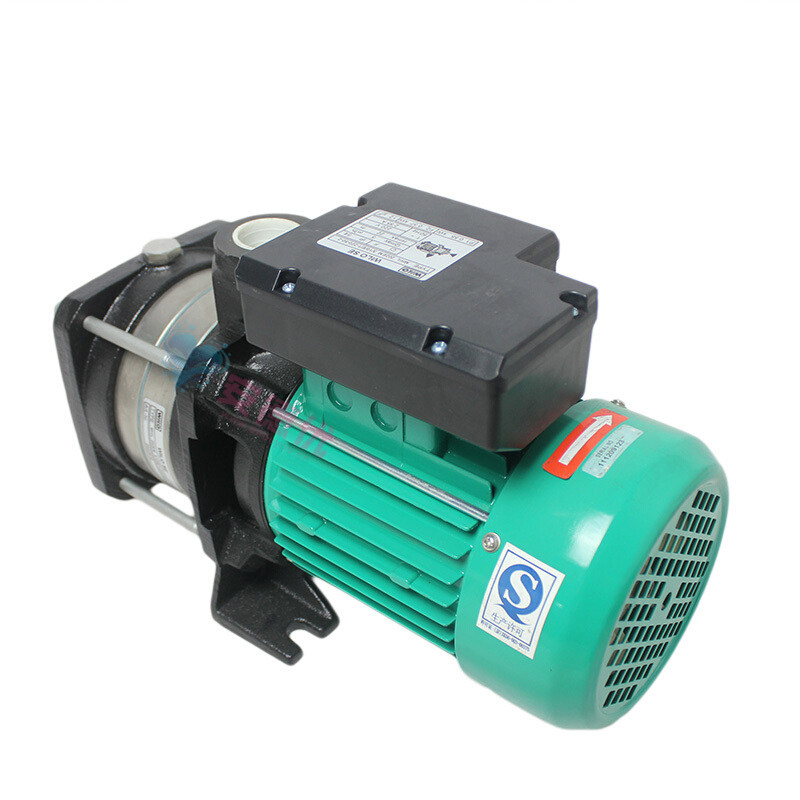

Wilo-Medana CH1-LC 采用非常坚固的水泵壳体，可靠性高，搭载防腐蚀的组件，能够适应高达 50°C 的炎热环境，并且可以集成到更大型的系统中，在广阔的应用领域发挥作用。不带自吸的多级水泵达到最高液压功率。
特点/产品优势
- 经过高度的液压输出达到了高效的目的
- 在牢固性和低噪音方面采用了泵体密封环和电泳涂装的防腐蚀联接架，实现了高度的可靠性
- 因为可在高达50 °C的环境温度下使用，特别针对系统集成的应用领域得到扩展
- 符合UL认证的要求
产品特性
- 紧凑结构带来更高的系统集成度
- 采用电泳涂层
- 加固的水泵支脚，带有用于垂直固定的封闭开口
环保属性
- 结构紧凑，可更好地集成至系统中并高效利用空间
- 采用坚固的不锈钢水泵材料且联接架带电泳涂层，使用寿命长
- 经过高度的液压输出达到了高效的目的
设备/功能
- 采用模块结构型式的水泵
- 螺纹连接
- 单相或三相交流电机
- 带集成式热电机保护的单相交流电机
型号代码
|
示例：
|
Wilo-MEDANA CH1-LC404-5/E/A/10T
|
|
MEDANA
|
地面泵的产品名称
|
|
CH
|
商用卧式
|
|
1
|
系列等级（1 = 入门，3 = 标准，5 = 高端）
|
|
LC
|
长轴 – 水泵壳体由灰口铸铁制成
|
|
2
|
单头泵的额定流量[m³/h]
|
|
02
|
单头泵级的数量
|
|
5
|
GJL250 壳体材料
|
|
E
|
E = EPDM 密封垫
|
|
A
|
A = 频率50 Hz / 单相 / 230 V
|
| |
B = 频率60 Hz / 单相 / 220 V
|
| |
C = 频率60 Hz / 单相 / 230 V
|
| |
D = 频率50 Hz / 三相 / 400 V
|
| |
E = 频率50 Hz / 三相 / 230 – 400 V
|
| |
F = 频率60 Hz / 三相 / 220 – 380 V
|
| |
G = 频率60 Hz / 三相 / 265 – 460 V
|
| |
I = 频率60 Hz / 三相 / 460 V
|
|
10
|
额定压力 (bar)
|
|
T
|
T = 螺纹接口
|
| |
P = 唯特利接口
|

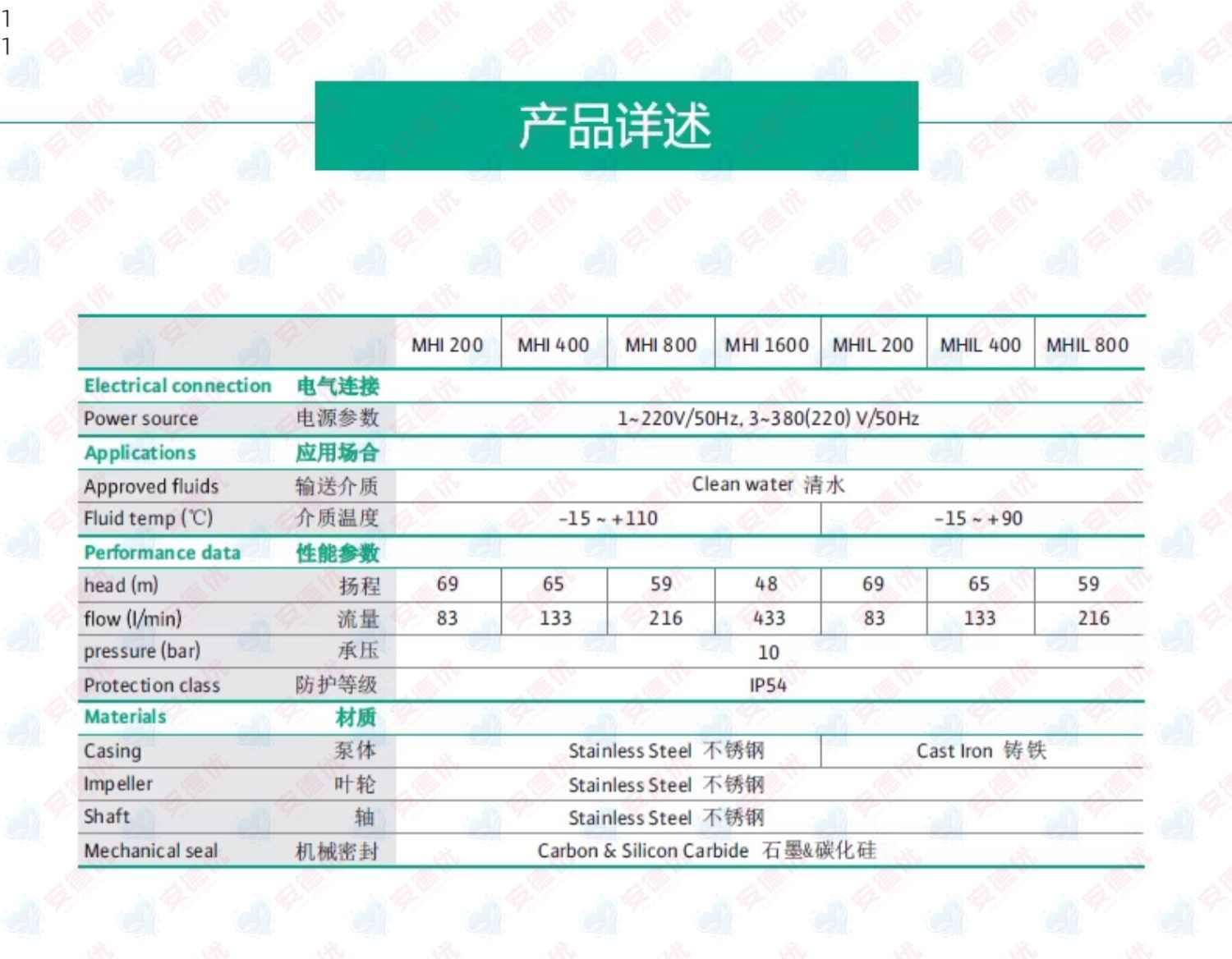

技术数据
- 电源连接 1~230 V (± 10 %), 50 Hz
- 电源连接：3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
- 介质温度为 -20 至 + 90 °C
- 最大工作压力：10 bar
- 最大进水口压力：6 bar
- 防护等级 IP55
- 管接头的公称直径：从Rp 1″至Rp 1 1/4″，取决于规格
材料

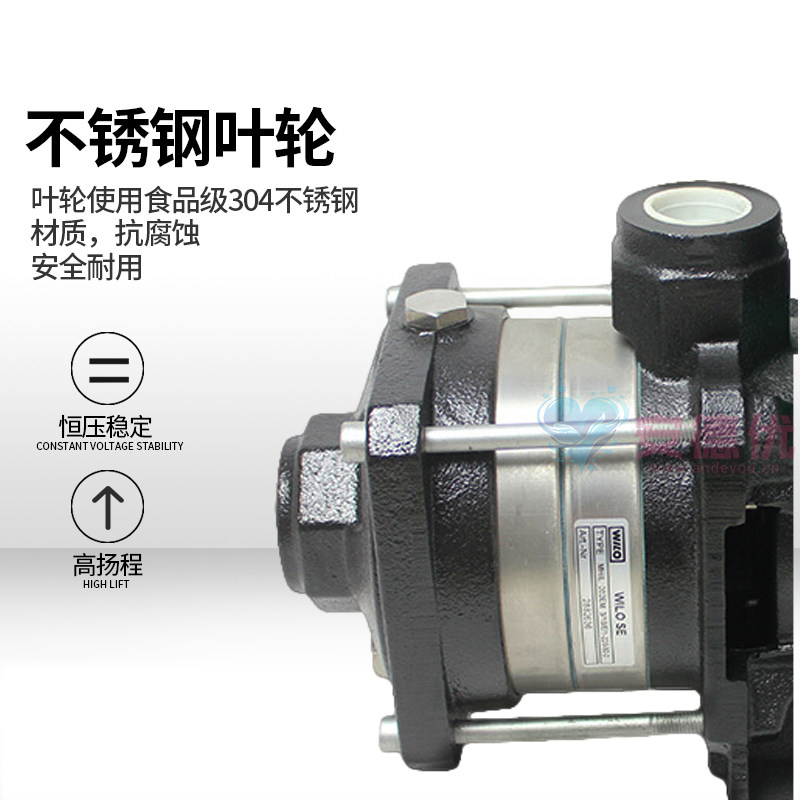

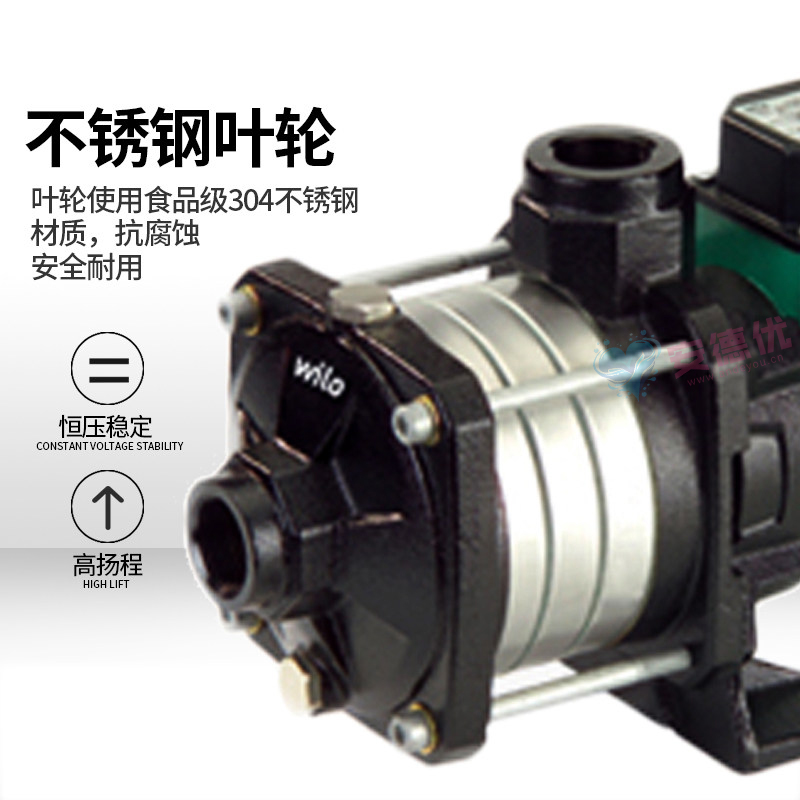

- 叶轮、级间室和水泵壳体采用 1.4301/1.4404 不锈钢制成
- 轴 1.4301 或 1.4404 不锈钢
- EPDM 密封件
- 机械密封：EPDM 结构形式：B 碳/碳化硅；
- 轴承，碳化钨/氧化铝
- 水泵支脚和水泵壳体，EN-GJL-250
