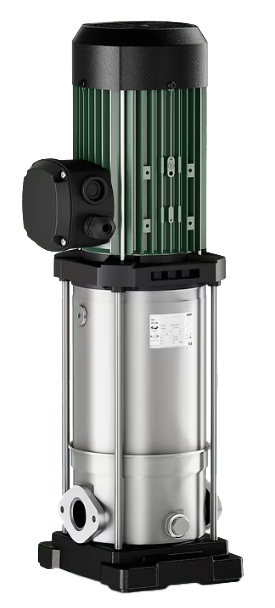

威乐Medana CV1-L水处理立式多级离心泵

Medana CV1-L.202-1/E/A/10O、Medana CV1-L.203-1/E/A/10O、Medana CV1-L.204-1/E/A/10O、Medana CV1-L.205-1/E/A/10O、Medana CV1-L.206-1/E/A/10O、Medana CV1-L.206-1/E/E/10O、Medana CV1-L.207-1/E/A/10O、Medana CV1-L.207-1/E/E/10O、Medana CV1-L.208-1/E/A/16O、Medana CV1-L.208-1/E/E/16O、Medana CV1-L.209-1/E/A/16O、Medana CV1-L.209-1/E/E/16O、Medana CV1-L.210-1/E/A/16O、Medana CV1-L.210-1/E/E/16O、Medana CV1-L.211-1/E/A/16O、Medana CV1-L.211-1/E/E/16O、Medana CV1-L.212-1/E/A/16O、

威乐原装进口Medana CV1-L系列，是一款专为水处理行业设计的立式多级离心泵。其核心适用于反渗透系统增压、过滤装置循环、纯水输送及工业清洗等关键工艺环节。该泵组采用高效水力模型与不锈钢材质，具有结构紧凑、低噪音、长效耐用及节能环保的显著特点，是确保您水处理系统稳定、高效运行的理想动力解决方案，为工业和商业领域提供可靠供水保障。
Product Consultation 电话咨询
功能特点
规格参数
外形尺寸
视频介绍

功能特点

高效的系统集成，适用于饮用水应用。

不带自吸的多级水泵 Wilo-Medana CV1-L 能够满足基本的客户需求，而且水力部件功率极高。采用紧凑而坚固的设计，搭载防腐蚀组件，可用于饮用水应用。可在高达 50°C 的环境温度下使用，并且可以集成到系统中，应用领域广泛。

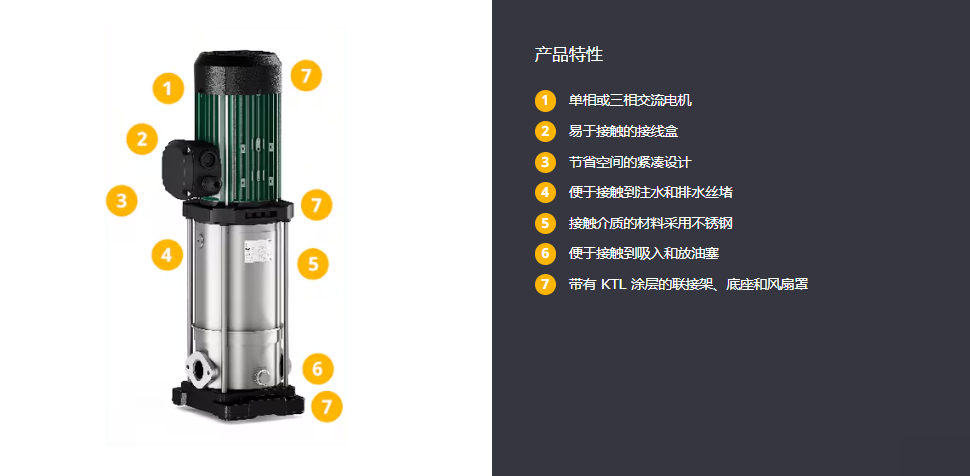

特点/产品优势

  • 采用不锈钢结构，适用于饮用水应用和特殊应用
  • 水泵设计紧凑而坚固
  • 可用于高达 50 °C 的环境温度，应用领域广泛，尤其适用于系统集成

结构

不带自吸的高压多级离心泵采用立式结构形式，带串联接口

应用

  • 供水和升压
  • 工业循环系统
  • 生产用水
  • 闭合式冷却回路
  • 消防设备
  • 清洗系统
  • 灌溉系统
  • 雨水收集

设备/功能

  • 串联结构形式的水泵带连续的电机/泵轴
  • 水力部件和水泵壳体由 1.4301 (AISI 304) 制成
  • 椭圆法兰连接
  • 单相或三相交流电机
  • 交流电机装备有带集成式电机过热保护的冷凝器（包括自动重启功能）

型号代码

示例：

Wilo-Medana CV1-L.602-1/E/A/10O

Medana

产品名称 – 地面水泵

CV

Commercial vertical（商业应用，立式）

1

系列等级（1 =入门级，3 =标准级，5 =高级）

L

长轴（带连续电机泵轴）

6

单头泵的标称体积流量[m³/h]

2

单头泵级数

1

1 = AISI 304



2 = AISI 316L

E

E = EPDM，V = FKM密封件

A

A =频率50 Hz/单相/230 V



B =频率60 Hz/单相/220 V



C =频率60 Hz/单相/230 V



D =频率50 Hz/三相/400 V



E =频率50 Hz/三相/230 – 400 V



F =频率60 Hz/三相/220 – 380 V



G =频率60 Hz/三相/265 – 460 V



I =频率60 Hz/三相/460 V

10

额定压力 (bar)

O

O =椭圆法兰连接


F = DIN圆法兰连接


P = Vicaulic连接

技术数据

  • 电源连接1~230 V (± 10%)，50 Hz，内置电机热保护
  • 电源连接最高4 kW，3~230 V (± 10%)，50 Hz (Δ)，400 V (± 10%)，50 Hz (Y)
  • 电源连接最高4 kW，3~265 V (± 10%)，60 Hz (Δ)，460 V (± 10%)，60 Hz (Y)
  • 电源连接最高4 kW，3~220 V (± 10%)，60 Hz (Δ)，380 V (± 10%)，60 Hz (Y)
  • 电源连接5.5 kW, 3~400 V (± 10%)，50 Hz (Δ)，690 V (± 10%)，50 Hz (Y)
  • 电源连接5.5 kW，3~460 V (± 10%)，60 Hz (Y)
  • 电源连接5.5 kW, 3~380 V (± 10%)，60 Hz (Δ)，660 V (± 10%)，60 Hz (Y)
  • 3~水泵可选择订购配有温度传感器（PTC）的电机。与外接变频器结合使用时可能需要该选件。
  • 防护等级 IP55
  • 介质温度-20 °C至+120 °C
  • 环境温度：-15 °C至+50 °C（可根据要求扩展温度范围）
  • 最大工作压力10 bar或16 bar，视规格而定
  • 最大进水口压力6 bar或10 bar，视规格而定
  • 管接头的公称直径G1"、G1¼"、G1½"或G2"，取决于规格
  • DIN圆法兰或Victaulic连接可根据要求提供
  • 水泵获得饮用水许可，接触介质的零件由不锈钢制成（EPDM 型）

材料

  • 1.4301 (AISI 304) 不锈钢叶轮
  • 1.4301 (AISI 304) 不锈钢级间室
  • 1.4301 (AISI 304) 不锈钢轴
  • 1.4301 (AISI 304) 不锈钢水泵壳体
  • 根据要求提供由 1.4404 (AISI316L) 不锈钢制成的水泵叶轮、级间室、轴和水泵壳体。1.4404 (AISI316L) 水泵壳体仅适用于 DIN 圆法兰
  • EN-GJL-250 水泵底座（电泳涂装）
  • EPDM 密封垫（可选 FKM）
  • B 碳/碳化硅机械密封
  • 轴承，碳化钨/氧化铝

类型

不带自吸的立式高压多级离心泵采用串联结构形式。

出厂状态

  • 立式多级水泵 Wilo-Medana CV1-L
  • 不锈钢椭圆形配对法兰 Rp 1 至 Rp 2"，带有相应的螺钉、螺母和密封垫
  • 安装及操作说明

规格参数

型号 电压
(V)		 额定流量
(m³/h)		 额定扬程
(m)		 功率
(kW)		 电机能效 额定转速(rpm) 口径
Medana CV1-L.202-1/E/A/10O 220V 2.3 15 0.37 IE2 2900 G1×G1
Medana CV1-L.203-1/E/A/10O 220V 2.4 21.8 0.37 IE2 2900 G1×G1
Medana CV1-L.204-1/E/A/10O 220V 2.2 29.5 0.55 IE2 2900 G1×G1
Medana CV1-L.205-1/E/A/10O 220V 2.2 30 0.55 IE2 2900 G1×G1
Medana CV1-L.206-1/E/A/10O 220V 22.5 43.5 0.75 IE2 2900 G1×G1
Medana CV1-L.206-1/E/E/10O 380V 2.25 44 0.75 IE3 2900 G1×G1
Medana CV1-L.207-1/E/A/10O 220V 2.25 50 0.75 IE2 2900 G1×G1
Medana CV1-L.207-1/E/E/10O 380V 2.25 51 0.75 IE3 2900 G1×G1
Medana CV1-L.208-1/E/A/16O 220V 2.3 59 1.1 IE2 2900 G1×G1
Medana CV1-L.208-1/E/E/16O 380V 2.25 59 1.1 IE3 2900 G1×G1
Medana CV1-L.209-1/E/A/16O 220V 2.25 66 1.1 IE2 2900 G1×G1
Medana CV1-L.209-1/E/E/16O 380V 2.25 65 1.1 IE3 2900 G1×G1
Medana CV1-L.210-1/E/A/16O 220V 2.25 72 1.1 IE2 2900 G1×G1
Medana CV1-L.210-1/E/E/16O 380V 2.25 72 1.1 IE3 2900 G1×G1
Medana CV1-L.211-1/E/A/16O 220V 2.25 82 1.5 IE2 2900 G1×G1
Medana CV1-L.211-1/E/E/16O 380V 2.3 82 1.1 IE3 2900 G1×G1
Medana CV1-L.212-1/E/A/16O 220V 2.3 90 1.5 IE2 2900 G1×G1
Medana CV1-L.212-1/E/E/16O 380V 2.3 89 1.5 IE3 2900 G1×G1
Medana CV1-L.213-1/E/E/16O 380V 2.25 95 1.5 IE3 2900 G1×G1
Medana CV1-L.214-1/E/E/16O 380V 23 104 1.85 IE3 2900 G1×G1
Medana CV1-L.215-1/E/E/16O 380V 4.55 110 1.85 IE3 2900 G1×G1
Medana CV1-L.216-1/E/E/16O 380V 2.25 117 1.85 IE3 2900 G1×G1
Medana CV1-L.402-1/E/A/10O 220V 3.9 14.7 0.37 IE2 2900 G1×G1
Medana CV1-L.403-1/E/A/10O 220V 4 22 0.55 IE2 2900 G1×G1
Medana CV1-L.404-1/E/A/10O 220V 4 28 0.55 IE2 2900 G1×G1
Medana CV1-L.405-1/E/A/10O 220V 4 35 0.75 IE2 2900 G1×G1
Medana CV1-L.405-1/E/E/10O 380V 4 35 0.75 IE3 2900 G1×G1
Medana CV1-L.406-1/E/A/10O 220V 4 40 1.1 IE2 2900 G1×G1
Medana CV1-L.406-1/E/E/10O 380V 4 41 0.75 IE3 2900 G1×G1
Medana CV1-L.407-1/E/A/10O 220V 4.1 48 1.1 IE2 2900 G1×G1
Medana CV1-L.407-1/E/E/10O 380V 4.1 48 1.1 IE3 2900 G1×G1
Medana CV1-L.408-1/E/A/16O 220V 4 55 1.1 IE2 2900 G1×G1
Medana CV1-L.408-1/E/E/16O 380V 4 54 1.1 IE3 2900 G1×G1
Medana CV1-L.409-1/E/E/16O 380V 4 60 1.1 IE3 2900 G1×G1
Medana CV1-L.410-1/E/E/16O 380V 4.1 70 1.5 IE3 2900 G1×G1
Medana CV1-L.411-1/E/E/16O 380V 8.1 76 1.5 IE3 2900 G1×G1
Medana CV1-L.412-1/E/E/16O 380V 4.1 84 1.85 IE3 2900 G1×G1
Medana CV1-L.413-1/E/E/16O 380V 4.1 90 1.85 IE3 2900 G1×G1
Medana CV1-L.414-1/E/E/16O 380V 4 97 1.85 IE3 2900 G1×G1
Medana CV1-L.415-1/E/E/16O 380V 4.1 106 2.5 IE3 2900 G1×G1
Medana CV1-L.416-1/E/E/16O 380V 4.1 113 2.5 IE3 2900 G1×G1
Medana CV1-L.602-1/E/A/10O 220V 6.7 17.6 0.55 IE2 2900 G1 1/4×G1 1/4
Medana CV1-L.603-1/E/A/10O 220V 6.8 27 1.1 IE2 2900 G1 1/4×G1 1/4
Medana CV1-L.603-1/E/E/10O 380V 6.8 27 1.1 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.604-1/E/A/10O 220V 6.7 35 1.1 IE2 2900 G1 1/4×G1 1/4
Medana CV1-L.604-1/E/E/10O 380V 6.7 35 1.1 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.605-1/E/A/10O 220V 6.8 45 1.5 IE2 2900 G1 1/4×G1 1/4
Medana CV1-L.605-1/E/E/10O 380V 6.8 45 1.5 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.606-1/E/E/16O 380V 6.8 53 1.85 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.607-1/E/E/16O 380V 6.9 63 2.5 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.608-1/E/E/16O 380V 6.75 72 2.5 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.609-1/E/E/16O 380V 6.8 82.5 3 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.610-1/E/E/16O 380V 6.8 91 3 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.611-1/E/E/16O 380V 6.8 103 4.2 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.612-1/E/E/16O 380V 13.6 112 4.2 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.613-1/E/E/16O 380V 7.3 120 4.2 IE3 2900 G1 1/4×G1 1/4
Medana CV1-L.1002-1/E/E/10O 380V 9.4 21 1.1 IE3 2900 G1 1/2×G1 1/2
Medana CV1-L.1003-1/E/E/10O 380V 9.6 31.5 1.5 IE3 2900 G1 1/2×G1 1/2
Medana CV1-L.1004-1/E/E/10O 380V 9.8 42 1.85 IE3 2900 G1 1/2×G1 1/2
Medana CV1-L.1005-1/E/E/10O 380V 9.4 52 2.5 IE3 2900 G1 1/2×G1 1/2
Medana CV1-L.1006-1/E/E/16O 380V 9.4 62 3 IE3 2900 G1 1/2×G1 1/2
Medana CV1-L.1007-1/E/E/16O 380V 9.3 72 3 IE3 2900 G1 1/2×G1 1/2
Medana CV1-L.1008-1/E/E/16O 380V 9.4 84 4.2 IE3 2900 G1 1/2×G1 1/2
Medana CV1-L.1009-1/E/E/16O 380V 19 95 4.2 IE3 2900 G1 1/2×G1 1/2
Medana CV1-L.1010-1/E/E/16O 380V 19 107 5.5 IE3 2900 G1 1/2×G1 1/2
Medana CV1-L.1011-1/E/E/16O 380V 9.5 118 5.5 IE3 2900 G1 1/2×G1 1/2
Medana CV1-L.1606-1/E/E/16O 380V 13.8 64 4.2 IE3 2900 G2×G2
Medana CV1-L.1607-1/E/E/16O 380V 13.8 74 4.2 IE3 2900 G2×G2
Medana CV1-L.1608-1/E/E/16O 380V 27 88 5.5 IE3 2900 G2×G2
