特点/产品优势
- 通过 VdS 认证，可在固定式灭火设备中用作地面安装式喷淋泵
- 经效率优化的、激光焊接的、2D/3D 水力部件
- 防腐蚀叶轮、导轮和蜗壳
- 进行了流通和脱气优化的水力部件
- 经过流量优化和 NPSH 优化的强化型水泵壳体
- 紧凑型结构类型，节省空间且易于维护
- 极为坚固的联轴器护罩
结构

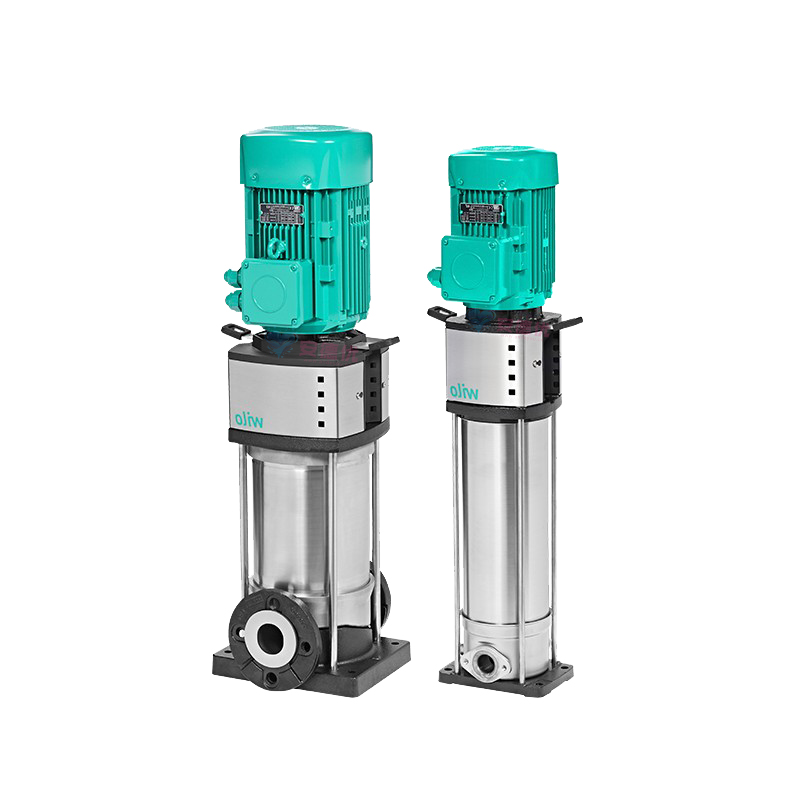

高效的高压多级离心泵采用立式结构，带有串联接口；通过 VdS 认证，可在固定式灭火设备中用作喷淋泵。
设备/功能
Helix 系列的水泵在水泵壳体上标配有不同的接口。水泵壳体的材料必须具有至少 15％ 的断裂伸长率。
Wilo-Helix FIRST 水泵已通过 VdS 认证，最大扬程为 110 m。这款水泵不得超出规定的扬程和允许的压力 12 bar。Wilo-Helix FIRST 水泵壳体由灰口铸铁 EN-GJL-250 制成。VdS 要求使用 JL1040 或至少等效的材料。
Wilo-Helix VF 和 Wilo-Helix FIRST VF 的泵轴、轴保护套、叶轮、叶轮固定组件和泵体密封环满足 VdS 对熔点高于 800°C 的防锈金属的要求。
水泵和电机分别通过一个联轴器进行连接。在整个 H(Q) 特征曲线范围内，驱动电机的额定功率必须足够。通过 VdS 认证的 Helix 系列水泵不允许出现过载值或短时运行的值。从休止状态到额定转速的整个过程中，驱动电机的扭矩必须高于水泵施加的反扭矩。在 5％ 峰值和 16 m NPSH 处测定电机功率和过载。
Q允许值 表示“Q 允许”。该符号是许可流量的德语缩写形式。工况点不得超出该极值。泵送 1.2 倍的许可流量时，不得超出 5.5 m NPSHr。
Q允许值 使用的公式为：
Q4.5 m NPSH x 1.2 不得超出 Q5.5 m NPSH，在这种情况下，Q允许值 = Q4.5 m NPSH。
如果结果超出 Q5.5 m NPSH 的值，则 Q允许值 为 Q5.5 m NPSH/1.2。
WILO SE 必须对已完成加工或组装好的水泵壳体进行压力测试。每个 Helix VF 和 Helix FIRST VF 必须在组装状态下进行测试：
- 测试介质：水
- 测试压力：1.5 倍允许的压力
- 在测试期间以及测试之后均无任何破裂或不允许的塑性变形的迹象
型号代码
|
示例： |
Helix VF2202/2-1/16/E/KS/400-50 Helix FIRST VF3606/2-5/25/E/KS/400-50 |
|
Helix VF Helix FIRST VF |
串联结构形式的立式高压多级离心泵 F = 经 VdS 认证的水泵规格 |
|
22 |
流量，单位 m3/h |
|
02 |
叶轮数量 |
|
2 |
切削过的叶轮的数量（选项） |
|
1 |
水泵材质 |
|
1 = 水泵壳体 1.4301 (AISI 304L) 水力部件 1.4307 (AISI 304L) |
|
|
2 = 水泵壳体 1.4409 (AISI 316L) 水力部件 1.4404 (AISI 316L) |
|
|
5 = 水泵壳体 EN-GJL-250（KTL 涂层）水力部件 1.4307 (AISI 304L) |
|
|
16 25 |
最大工作压力，单位：bar |
|
16 = Helix VF 16 bar（PN 16 法兰） 16 = Helix FIRST V 2.. 至 16..：16 bar：椭圆法兰 PN 16 Helix FIRST V 22.. 至 52..：16 bar：DIN 圆法兰 PN 16 |
|
|
25 = Helix VF 25 bar（PN 25 法兰） 25 = Helix FIRST VF 2.. 至 16.. -5/25/E/S/..：16 bar：DIN 圆法兰 PN 25 Helix FIRST VF 2.. 至 16.. -5/25/E/KS/..：25 bar：DIN 圆法兰 PN 25 Helix FIRST VF 22.. 至 52..：25 bar：DIN 圆法兰 PN 25 |
|
|
30 = Helix FIRST V 2.. 至 52..：30 bar：DIN 圆法兰 PN 40 |
|
|
E |
密封类型 E = EPDM V = FKM |
|
K |
集装式机械密封 |
|
S |
联轴器护罩与水泵的进水口和出水口在一条线上 |
|
400 |
连接电压，单位：V |
|
50 |
频率，单位：Hz |
技术数据
VdS 认证的依据：
- VdS 2344:2014-07
- VdS 2100-07:2013-05
VdS 批准号为 P 418007
材料
Wilo-Helix VF 水泵类型（通过 VdS 认证）可作为 AISI 304 和 AISI 316L 订购。水泵可标配标准机械密封或集装式机械轴封。Wilo-Helix VF 和 Wilo-Helix FIRST VF 满足 EPDM、FKM 等密封材料的 VdS 要求。
类型
不带自吸的高压多级离心泵采用整体紧凑型结构类型。泵轴和 IEC 标准电动机的电机轴通过壳体联轴器连接。单独的联接架-滚针轴承确保最佳地吸收轴向推力。
水力部件和防腐蚀轴中的中间轴承装有不锈钢轴套，确保经久耐用。专用的固定式吊耳便于水泵的安装。
水泵自带有永久性且不可燃的标记。
出厂状态
- Wilo-Helix VF 或 Wilo-Helix FIRST VF 高压多级离心泵
- 安装及操作说明
- 规格 PN 16 装有椭圆法兰：不锈钢配对法兰，针对 Wilo-Helix VF 配有相应的螺钉、螺母和密封垫，针对 Wilo-Helix FIRST VF 则配有灰口铸铁配对法兰
