能源效率高且易于操作，适用于冷水应用。

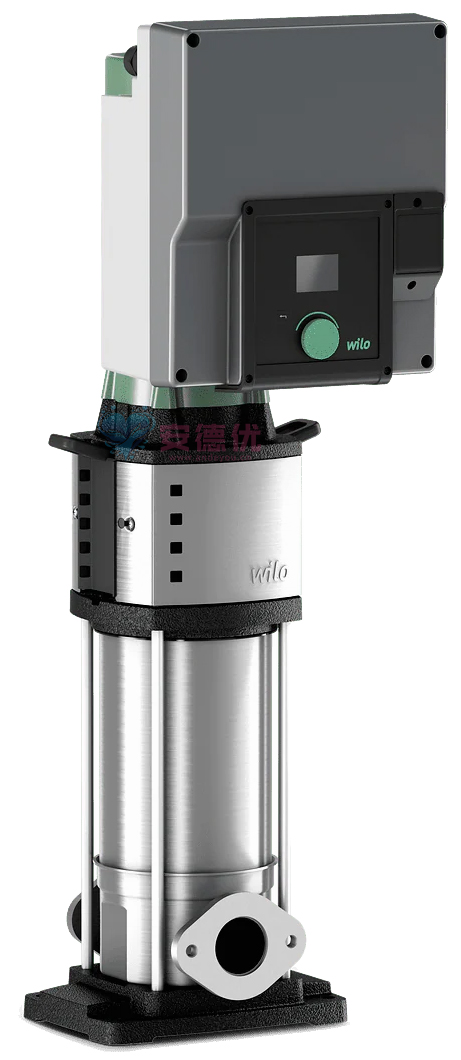

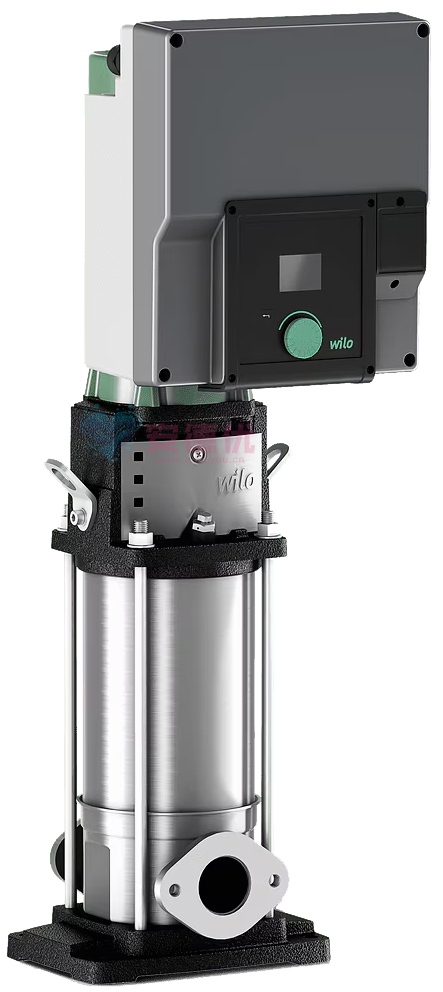

Wilo-Helix2.0-VE是应用广泛的新一代立式多级冷水泵。变频器带六种调控模式，结合IE5 EC电机，可适应多种压力条件和体积流量。这样设备在封闭和开放系统中都有很高的能源效率。成熟可靠的 Helix 不锈钢水力部件也具有很高的运行可靠性。
采用彩色显示屏，菜单导航清晰易读，加上可靠的绿色按钮技术，使该水泵易于试运行和操作。通过模拟和数字接口以及CIF模块轻松集成至楼宇自动化系统。

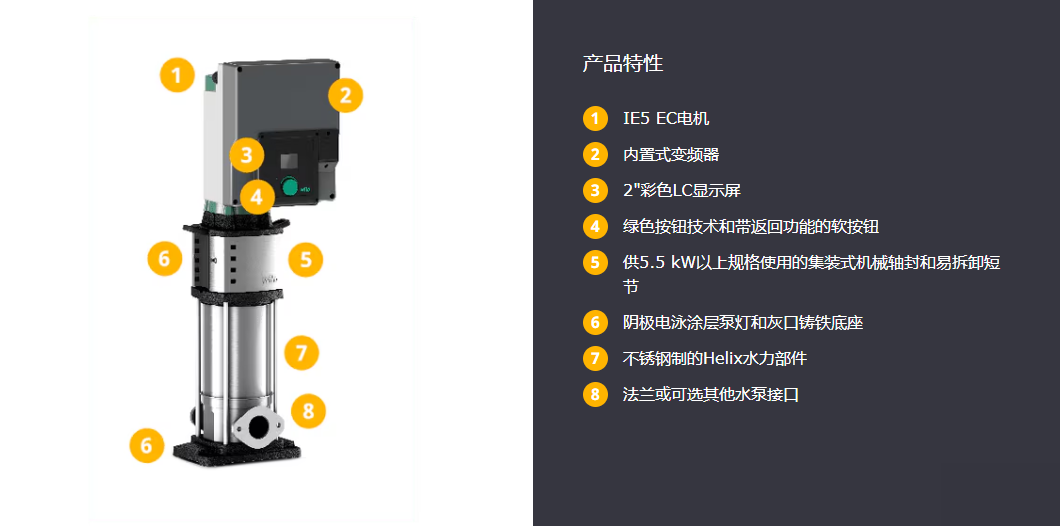

特点/产品优势
- 采用IE5 EC电机和六种集成调控模式（dp-v、dp-c、p-v、p-c、n-const、PID），实现高能源效率
- 凭借干转运行检测、自动PWM频率降低、可编程泵启动和安全运行等各种功能，实现高运行可靠性
- 适用于最高50 °C的环境温度
- 配备彩色显示屏和绿色按钮技术的清晰菜单导航可实现简便操作
- 得益于成熟的不锈钢水泵水力部件，产品具有高坚固性
- 通过模拟和数字接口以及 CIF 模块整合到楼宇自动化中
环保属性
- 配备IE5 EC电机以及铸造或激光焊接3D叶轮的高效泵
- 通过不同类型的调控模式将能耗降至最低
- 包装紧凑、可叠起堆放，运输时更节省空间
- 整个包装具有良好的可回收性（大于重量的95%）
结构
立式设计的高效不带自吸的高压多级离心泵，采用直联式连接，配有符合 IEC 60034-30-2 标准的 IE5 能效等级的数控 EC 电机。

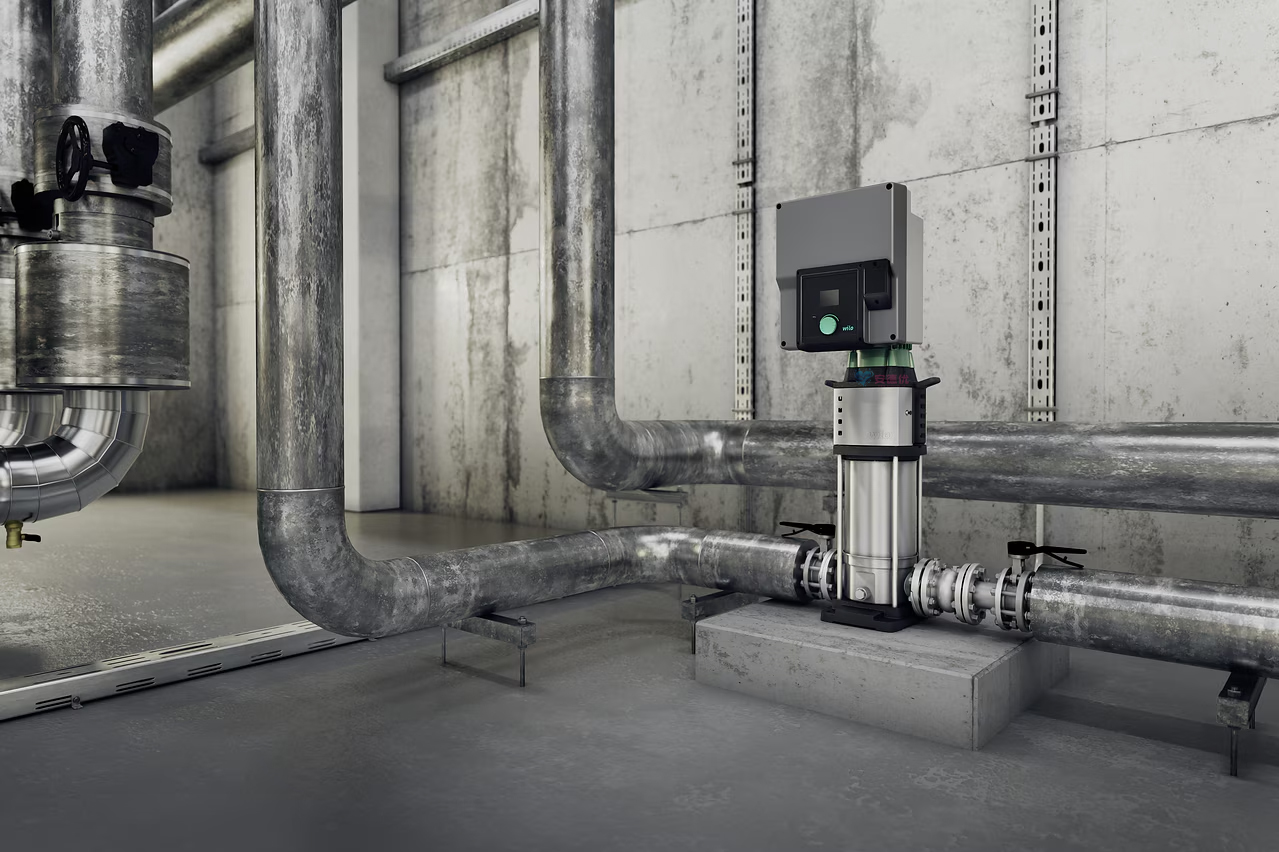

应用
- 供水和升压
- 工业循环系统
- 生产用水
- 闭合式冷却回路
- 供暖
- 清洗系统
- 灌溉系统
设备/功能

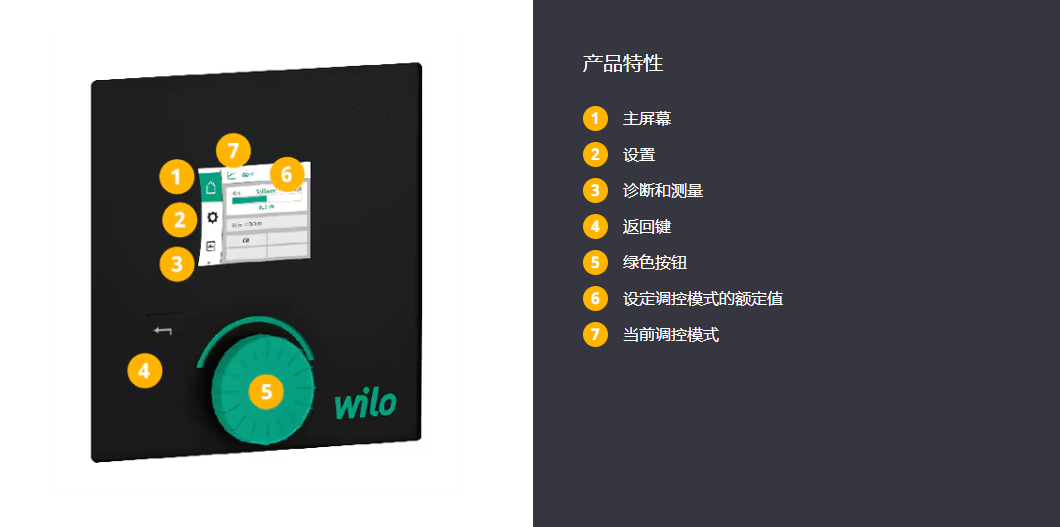

- 2"彩色液晶显示屏
- Wilo绿色按钮技术和带返回功能的软按钮，用于菜单导航和水泵设置
- 绿色LED用于指示水泵状态
- 蓝色LED表示水泵是通过一个接口从外部控制的
- 叶轮、导向叶片装置和蜗壳由防腐蚀材料制成
运行模式
- 恒定压力p-c
- 可变压力p-v
- 恒定压差∆p-c
- 可变压差∆p-v
- 恒定转速n-c
- PID控制
模拟量输入端
- IN (AI 1)：输入端，传感器信号4 … 20 mA、0 … 10 V、0 … 20 mA或2 … 10 V
- IN (AI 2)：输入，额定值0 … 20 mA、0 … 10 V、4 … 20 mA、2 … 10 V或输入端，传感器信号4 … 20 mA、0 … 10 V、0 … 20 mA或2 … 10 V
数字输入 IN (DI 1)
- 从外部关闭
- 通过二进制输入端进行缺水检测
功能
- 检测最大压力极限
- 检测最小压力极限
- 通过抽水传感器进行缺水检测
- 零流量测试（开路）
- No-Flow Stop（闭路）
- 干转运行检测
- 借助压差传感器计算体积流量
- 泵启动
- 故障代码或警告代码
- 过载保护
- 访问锁
- 用于Wilo CIF模块PLR、LON、BACnet MS/TP、Modbus RTU、CANopen、以太网多协议（Modbus TCP、BACnet/IP）的插槽，用于与楼宇自动化系统连接
双泵管理（两台单头泵）
- 主机/后备运行
- 在主机/后备运行模式下，24小时后或自动故障切换后进行水泵更换
- 通过Wilo Net的有线连接
型号代码
|
示例： |
Helix2.0-VE 2204/2-1/16/E/KS/3 |
|
Helix2.0-VE |
串联结构形式的立式高压多级离心泵，数控 |
|
2 |
体积流量，单位：m3/h |
|
04 |
叶轮数量 |
|
2 |
切削过的叶轮的数量（选项） |
|
1 |
水泵材质 |
|
1 = 水泵壳体 1.4301 (AISI 304L) 水力部件 1.4307 (AISI 304L) |
|
|
2 = 水泵壳体 1.4409 (AISI 316L) 水力部件 1.4404 (AISI 316L) |
|
|
16 |
最大工作压力，单位：bar |
|
16 = 16 bar（PN 16 法兰） |
|
|
25 = 25 bar（PN 25 法兰） |
|
|
E |
密封类型 E = EPDM V = FKM |
|
K |
集装式机械轴封 |
|
S |
联轴器护罩与水泵的进水和出水连接在一条线上。 |
|
3 |
1 = 1~（单相交流电） |
技术数据
- 电气连接：
- 3~ 380 V ... 480 V, ±10%, 50/60 Hz TN, TT, IT
- 介质温度范围：
- 采用EPDM：-30 … 120 °C（集装式且低于16 bar时可达130 °C）
- 采用FKM：-15 … 90 °C
- 最大工作压力：16/25 bar
- 防护等级：IP55
- 最高环境温度：+50 °C（根据要求扩展温度范围）
- 可用规格：
- Helix VE 2 – 16：PN 16带椭圆法兰，PN 25带兼容的圆法兰，符合ISO 2531和ISO 7005标准（可根据要求提供卡箍联结器或Tri-Clamp连接）
- Helix VE 22 – 105：PN 16 和 PN 25 圆法兰，符合 ISO 2531 和 ISO 7005 标准
材料
Helix2.0-VE 2，4，6，10，16：
水泵1的材料组合
- 叶轮、蜗壳和导向叶片装置由1.4307不锈钢（AISI 304L）制成
- 水泵壳体由不锈钢 1.4301 (AISI 304) 制成
- 底座和联接架由EN-GJL 250制成（带KTL涂层）
- 轴采用不锈钢 1.4301(AISI 304) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
- 机械密封 1.4404(AISI 316L) 下方的套筒
- 由 EPDM 制成的 O 形圈（根据要求提供 FKM 密封）
- 外套筒由不锈钢 1.4301(AISI 304) 制成
水泵2的材料组合
- 叶轮、蜗壳和导向轮由不锈钢 1.4404 (AISI 316L) 制成
- 水泵壳体由不锈钢 1.4404 (AISI 316) 制成
- 轴采用不锈钢 1.4404 (AISI 316L) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
- 机械密封 1.4404(AISI 316L) 下方的套筒
- FKM 制成的 O 形圈（根据要求提供 EPDM 密封垫）
- 外套筒采用不锈钢 1.4404 (AISI 316L) 制成
Helix2.0-VE 22, 36, 52, 80, 105：
水泵1的材料组合
- 蜗壳、叶轮、导向叶片装置由不锈钢 1.4307(AISI 304L) 制成
- 水泵壳体由1.4308（AISI 304）不锈钢制成，活套法兰由带KTL涂层的EN-GJL 250或EN-GJS 400灰口铸铁制成
- 轴采用不锈钢 1.4057(AISI 431) 制成
- 机械密封 1.4404(AISI 316L) 下方的套筒
- 由 EPDM 制成的 O 形圈（根据要求提供 FKM 密封）
- 外套筒由不锈钢 1.4301(AISI 304) 制成
水泵2的材料组合
- 蜗壳、叶轮、导向叶片装置由不锈钢 1.4404(AISI 316L) 制成
- 水泵壳体：所有接触介质的部件均由1.4409（AISI 316L）不锈钢制成，活套法兰由带KTL涂层的EN-GJL 250或EN-GJS 400灰口铸铁制成
- 底座由带KTL涂层的铸铁制成
- 轴采用不锈钢 1.4404 (AISI 316L) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
- 机械密封 1.4404(AISI 316L) 下方的套筒
- O形圈由FKM或EPDM制成
- 不锈钢 1.4404 压力罩 (AISI 316L)
出厂状态
- 高压多级离心泵Helix2.0-VE
- 安装及操作说明
- Helix2.0-VE 2 – 16（带椭圆法兰的PN 16型）：不锈钢配对法兰，配有相应的螺钉、螺母和密封垫
- 减振附件套件，配有特殊垫圈和螺钉（仅适用于Helix2.0-VE 2 – 16 ≥ 2.2 kW系列的部分型号）
附件
- 用于连接 PLR/接口转换器的 CIF 模块 PLR
- 用于连接到 LONWORKS 网络的 CIF 模块 LON
- CIF 模块 BACnet
- CIF 模块 Modbus
- CIF 模块 CANopen
- CIF 以太网模块
- CIF 以太网连接 M12 RJ45
- 压差设置 4–20 mA
- 相对压力设置 4–20 mA
