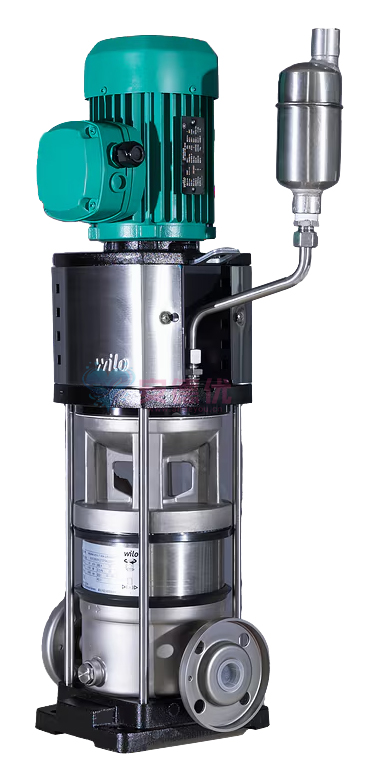

威乐Medana XCV1-T耐高温不锈钢立式多级离心泵(180°C)

MEDANA XCV1-T.203-2/E/K/25F/K、MEDANA XCV1-T.204-2/E/K/25F/K、MEDANA XCV1-T.205-2/E/K/25C/K、MEDANA XCV1-T.205-2/E/K/25F/K、MEDANA XCV1-T.206-2/E/K/25C/K、MEDANA XCV1-T.206-2/E/K/25F/K、MEDANA XCV1-T.207-2/E/K/25C/K、MEDANA XCV1-T.208-2/E/K/25C/K、MEDANA XCV1-T.209-2/E/K/25C/K、MEDANA XCV1-T.210-2/E/K/25C/K、MEDANA XCV1-T.211-2/E/K/25C/K、MEDANA XCV1-T.212-2/E/K/25C/K、MEDANA XCV1-T.213-2/E/K/25C/K

威乐Medana XCV1-T是一款专为极端高温工况设计的耐高温不锈钢立式多级离心泵，最高可耐受180°C高温介质。其采用优质不锈钢材质，具备卓越的耐腐蚀性与结构强度，广泛应用于锅炉给水、余热回收、高温清洗、地热利用及工业热水循环系统。该泵以高效节能、运行平稳、寿命长久著称，是您处理高温高压流体的可靠解决方案。立即咨询，获取专业选型服务。
Product Consultation 电话咨询
功能特点
规格参数
外形尺寸
视频介绍

功能特点

特点/产品优势

  • 高效的水力设计
  • 最高可用于180℃工况
  • 两项关于高温应用的专利
  • 新的泵体结构可以确保长时间在高温下使用
  • 灵活的圆法兰和卡盘连接方式可选

结构

非自吸高温（最高到180℃）高效立式多级离心泵

应用

  • 蒸汽锅炉
  • 制药工艺
  • 食品饮料工艺
  • 高温工业热泵

设备/功能

  • 耐腐蚀叶轮和蜗壳，所有水力部件材料为316L。
  • 特殊的冷却室和排气阀可大幅降低机械密封周围的介质温度。
  • 底座和端盖铸铁件使用新材料，具有更高的强度。
  • 特殊的氟橡胶垫片延长了薄壁筒O形圈的使用寿命。

型号代码

示例:

Medana XCV1-C.606-5/E/E/16O

Medana

产品系列——耐高温高压多级离心泵

X

采用紧凑设计，并配备了连接装置。

C

商业剧集

V

立式泵

1

系列等级（1 = 入门级，3 = 标准级，5 = 高端级）

C

铸壳

6

体积流量，单位为立方米/小时。

06

叶轮的数量

5

1 = 泵体采用不锈钢材料（1.4301）制成。


2 = 泵体材质为1.4409级不锈钢（AISI 316L）；液压系统部件材质同样为1.4404级不锈钢（AISI 316L），但仅适用于压力范围为PN 25的情况。


5 = 泵体采用铸铁材质（GJL250）

E

E = EPDM密封件

E

E = 230/400 V – 频率 50 Hz – 三相系统

16

公称压力单位为巴：

16 = PN 16
20 = PN 20

O

O = 椭圆法兰
F = 圆形法兰

技术数据

电气连接:

  • 3~ 380v(±10%)，50hz
  • ≤3kw 220v / 380v;Δ/ Y
  • > 3kw 380v / 660v;Δ/ Y

介质温度范围:

  • Medana XCV1-T:最低温度-20°C，最高温度见泵铭牌
  • 最大运行压力:25bar
  • 最大进口压力:进口压力+ 在0流量的工作压力≤水泵最大运行压力
  • 最小进口压力:至少高于介质在最高流体温度下的汽化压力1bar
  • 防护等级:IP55

最大环境温度:

  • -15…+50°C(可根据要求扩展温度范围)

可用的配置:

  • PN25承压等级，圆法兰符合EN1092
  • PN25承压等级，快插接口符合DIN32676

材料

Medana XCV1-T 2/4/6/10/16

标准版，最大工作压力PN25。

叶轮，蜗壳材料不锈钢1.4404 (AISI 316L)

泵体材料不锈钢1.4404 (AISI 316L)

底座和端盖材料EN-GJS-400(电泳涂层)

灯笼架材料EN-GJL-250(电泳涂层)

轴材料不锈钢1.4404 (AISI 316L)

机械密封下套筒1.4404 (AISI 316L)

过流O型圈：EPDM

薄壁筒垫片：FKM

薄壁筒:不锈钢1.4404 (AISI 316L)

类型

泵可以根据要求适应特定的环境(例如电机保护，IE4电机效率等级，扩展的环境温度范围)。

出厂状态

  • Medana XCV1-T立式高温离心泵
  • 安装手册和使用说明
  • 两种连接方式可选，圆法兰和卡盘连接
  • 高温排气阀可选装

附件

排气阀

规格参数

型号 电压
(V)		 额定流量
(m³/h)		 额定扬程
(m)		 功率
(kW)		 电机能效 口径
MEDANA XCV1-T.203-2/E/K/25F/K 380V 2 20.8 0.37 GB3 DN25×DN25
MEDANA XCV1-T.204-2/E/K/25F/K 380V 2 20.8 0.55 GB3 DN25×DN25
MEDANA XCV1-T.205-2/E/K/25C/K 380V 2.22 36 0.55 GB3 DN32×DN32
MEDANA XCV1-T.205-2/E/K/25F/K 380V 2.22 36 0.55 GB3 DN25×DN25
MEDANA XCV1-T.206-2/E/K/25C/K 380V 2.22 44 0.75 GB3 DN32×DN32
MEDANA XCV1-T.206-2/E/K/25F/K 380V 2.22 44 0.75 GB3 DN25×DN25
MEDANA XCV1-T.207-2/E/K/25C/K 380V 2.22 50 0.75 GB3 DN32×DN32
MEDANA XCV1-T.208-2/E/K/25C/K 380V 2.25 59 1.1 GB3 DN32×DN32
MEDANA XCV1-T.209-2/E/K/25C/K 380V 2.25 65 1.1 GB3 DN32×DN32
MEDANA XCV1-T.210-2/E/K/25C/K 380V 2.3 75 1.5 GB3 DN32×DN32
MEDANA XCV1-T.211-2/E/K/25C/K 380V 2.3 81 1.5 GB3 DN32×DN32
MEDANA XCV1-T.212-2/E/K/25C/K 380V 2.3 88 1.5 GB3 DN32×DN32
MEDANA XCV1-T.213-2/E/K/25C/K 380V 2.3 95 1.5 GB3 DN32×DN32
MEDANA XCV1-T.214-2/E/K/25C/K 380V 2.35 105 2.2 GB3 DN32×DN32
MEDANA XCV1-T.403-2/E/K/25F/K 380V 3.7 21.5 0.55 GB3 DN25×DN25
MEDANA XCV1-T.404-2/E/K/25F/K 380V 4 28 0.55 GB3 DN25×DN25
MEDANA XCV1-T.405-2/E/K/25C/K 380V 4 35 0.75 GB3 DN32×DN32
MEDANA XCV1-T.405-2/E/K/25F/K 380V 4 35 0.75 GB3 DN25×DN25
MEDANA XCV1-T.406-2/E/K/25C/K 380V 4 40.5 0.75 GB3 DN32×DN32
MEDANA XCV1-T.407-2/E/K/25C/K 380V 4 49 1.1 GB3 DN32×DN32
MEDANA XCV1-T.408-2/E/K/25C/K 380V 4 54 1.1 GB3 DN32×DN32
MEDANA XCV1-T.409-2/E/K/25C/K 380V 4 60 1.1 GB3 DN32×DN32
MEDANA XCV1-T.410-2/E/K/25C/K 380V 4.1 68 1.5 GB3 DN32×DN32
MEDANA XCV1-T.411-2/E/K/25C/K 380V 4.1 75 1.5 GB3 DN32×DN32
MEDANA XCV1-T.412-2/E/K/25C/K 380V 4.1 85 2.2 GB3 DN32×DN32
MEDANA XCV1-T.413-2/E/K/25C/K 380V 4.1 90 2.2 GB3 DN32×DN32
MEDANA XCV1-T.414-2/E/K/25C/K 380V 4.1 97 2.2 GB3 DN32×DN32
MEDANA XCV1-T.415-2/E/K/25C/K 380V 4.1 103 2.2 GB3 DN32×DN32
MEDANA XCV1-T.416-2/E/K/25C/K 380V 4.1 110 2.2 GB3 DN32×DN32
MEDANA XCV1-T.603-2/E/K/25F/K 380V 6.8 27 1.1 GB3 DN32×DN32
MEDANA XCV1-T.604-2/E/K/25C/K 380V 6.4 33 1.1 GB3 DN32×DN32
MEDANA XCV1-T.604-2/E/K/25F/K 380V 6.4 33 1.1 GB3 DN32×DN32
MEDANA XCV1-T.605-2/E/K/25C/K 380V 6.9 54 1.5 GB3 DN32×DN32
MEDANA XCV1-T.605-2/E/K/25F/K 380V 6.8 44 1.5 GB3 DN32×DN32
MEDANA XCV1-T.606-2/E/K/25C/K 380V 6.9 54 2.2 GB3 DN32×DN32
MEDANA XCV1-T.607-2/E/K/25C/K 380V 6.9 62 2.2 GB3 DN32×DN32
MEDANA XCV1-T.608-2/E/K/25C/K 380V 6.8 73 3 GB3 DN32×DN32
MEDANA XCV1-T.609-2/E/K/25C/K 380V 6.8 81 3 GB3 DN32×DN32
MEDANA XCV1-T.610-2/E/K/25C/K 380V 6.8 90 3 GB3 DN32×DN32
MEDANA XCV1-T.611-2/E/J/25C/K 380V 6.9 102 4 GB3 DN32×DN32
MEDANA XCV1-T.612-2/E/J/25C/K 380V 6.9 110 4 GB3 DN32×DN32
MEDANA XCV1-T.1003-2/E/K/25F/K 380V 9.6 31 1.5 GB3 DN40×DN40
MEDANA XCV1-T.1004-2/E/K/25C/K 380V 9.6 42.5 2.2 GB3 DN50×DN50
MEDANA XCV1-T.1004-2/E/K/25F/K 380V 9.6 43 2.2 GB3 DN40×DN40
MEDANA XCV1-T.1005-2/E/K/25C/K 380V 9.8 53 3 GB3 DN50×DN50
MEDANA XCV1-T.1005-2/E/K/25F/K 380V 9.8 53 3 GB3 DN40×DN40
MEDANA XCV1-T.1006-2/E/K/25C/K 380V 9.7 64 3 GB3 DN50×DN50
MEDANA XCV1-T.1007-2/E/K/25C/K 380V 9.6 72 3 GB3 DN50×DN50
MEDANA XCV1-T.1008-2/E/J/25C/K 380V 9.8 86 4 GB3 DN50×DN50
MEDANA XCV1-T.1009-2/E/J/25C/K 380V 10 100 5.5 GB3 DN50×DN50
MEDANA XCV1-T.1010-2/E/J/25C/K 380V 10 110 5.5 GB3 DN50×DN50
MEDANA XCV1-T.1603-2/E/K/25F/K 380V 13.8 32 2.2 GB3 DN50×DN50
MEDANA XCV1-T.1604-2/E/K/25F/K 380V 13.8 42 3 GB3 DN50×DN50
MEDANA XCV1-T.1605-2/E/K/25F/K 380V 13.5 52 3 GB3 DN50×DN50
MEDANA XCV1-T.1606-2/E/J/25C/K 380V 13.8 64 4 GB3 DN50×DN50
