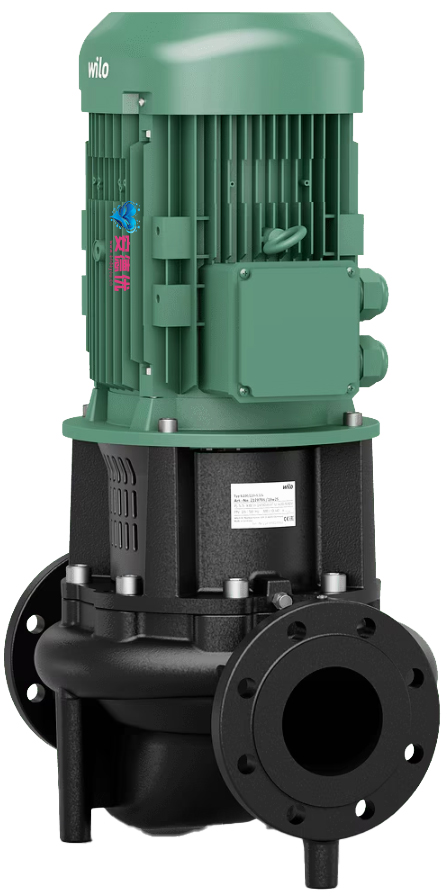

威乐CronoLine-IL立式管道泵

IL 50/165-5.5/2、IL 80/165-11/2、IL 100/168-22/2、IL 125/260-11/4、IL 125/330-22/4、IL 150/315-30/4、IL 200/295-37/4-L1、IL 200/295-37/4-L4、IL 200/295-37/4-S、IL 200/305-37/4-L1、IL 200/305-37/4-L4、IL 200/305-37/4-S、IL 200/305-45/4-L1、IL 200/305-45/4-L4、IL 200/305-45/4-S、IL 200/315-45/4-L1、IL 200/315-45/4-L4、IL 200/315-45/4-S、IL 200/315-55/4-L1、IL 200/315-55/4-L4、IL 200/315-55/4-S、IL 200/375-55/4、IL 200/385-75/4

威乐CronoLine-IL立式管道泵，专为高效循环与增压需求而设计。该系列水泵采用立式多级结构，兼具威乐品牌卓越的可靠性与节能效果，广泛适用于楼宇供水、暖通空调(HVAC)、工业冷却及热水循环等多种系统。产品结构紧凑，安装便捷，运行平稳宁静，致力于为商业建筑和工业应用提供持久可靠的流体输送解决方案。选择威乐CronoLine-IL，为您的系统注入强劲而稳定的动力。

电话咨询

在线留言

功能特点

规格参数

外形尺寸

视频介绍

特点/产品优势

优化的效率可降低生命周期成本
电机外壳内带有标准冷凝水排放孔
可在空调和冷却设备中灵活使用，通过优化的联接架结构（专利设计）直接排出冷凝水，具有应用优势
具有电泳涂层，防腐蚀标准较高
标准电动机（符合 Wilo 规范）和标准机械密封的高度全球可用性

结构

串联结构形式的干转子泵，带有法兰连接

应用

泵送热水、冷水和冷却系统中不带研磨材料的热水（符合 VDI 2035 标准）、冷水以及水/乙二醇混合物。

型号代码

示例	IL 40/160-4/2
IL	管道泵
40	管道连接的公称直径 DN
160	公称叶轮直径
4	额定电机功率 P2，kW
2	极数

技术数据

许可温度范围 -20 °C 至 +140 °C
电源连接 3~400 V，50 Hz（可应要求提供其他选择）
防护等级 IP55
公称直径 DN 32 至 DN 250
最大工作压力 16 bar（可应要求提供 25 bar）

材料

水泵壳体和联接架：标准：EN-GJL-250；可选球墨铸铁 EN-GJS-400-18-LT
叶轮：标准：EN-GJL-200；特殊型号：青铜 CuSn 10
轴：1.4122
机械密封：AQEGG；可应要求提供其他机械密封

类型

串联结构形式的单级低压离心泵，配备

机械密封
法兰连接，带有测压连接 R ¹/8
联接架
联轴器
IEC 标准电动机

出厂状态

水泵
安装及操作说明

选项

...-L1 变体带有青铜叶轮（额外收费）
...-H1 变体带有由球墨铸铁制成的壳体（额外收费）
...-P4 变体适用于最大工作压力 25 bar（参见 Wilo 价格表）
可应要求提供其他电压和频率以及经 ATEX 认证的型号

附件

安装支架，可安装在底座上
PTC 热敏电阻传感器、PTC 电阻器跳闸继电器
特殊电机
特殊机械密封
SC-HVAC、CC-HVAC 控制系统和控制开关

型号	电压 (V)	额定流量 (m³/h)	额定扬程 (m)	功率 (kW)	电机能效	额定转速(rpm)	口径
IL 50/165-5.5/2	380V	52	26.6	5.5	GB3	2930	DN50×DN50
IL 80/165-11/2	380V	100	32	11	GB3	2945	DN80×DN80
IL 100/168-22/2	380V	192	32.5	22	GB3	1470	DN100×DN100
IL 125/260-11/4	380V	210	16.8	11	GB3	1465	DN125×DN125
IL 125/330-22/4	380V	208	30.5	22	GB3	1470	DN125×DN125
IL 150/315-30/4	380V	282	30.2	30	GB3	1475	DN150×DN150
IL 200/295-37/4-L1	380V	370	27	37	GB3	1480	DN200×DN200
IL 200/295-37/4-L4	380V	370	27	37	GB3	1480	DN200×DN200
IL 200/295-37/4-S	380V	380	26.8	37	GB3	1480	DN200×DN200
IL 200/305-37/4-L1	380V	328	33.8	37	GB3	1480	DN200×DN200
IL 200/305-37/4-L4	380V	328	33.8	37	GB3	1480	DN200×DN200
IL 200/305-37/4-S	380V	328	33.8	37	GB3	1480	DN200×DN200
IL 200/305-45/4-L1	380V	410	30.5	45	GB3	1480	DN200×DN200
IL 200/305-45/4-L4	380V	410	30.5	45	GB3	1480	DN200×DN200
IL 200/305-45/4-S	380V	410	30.5	45	GB3	1480	DN200×DN200
IL 200/315-45/4-L1	380V	370	37	45	GB3	1480	DN200×DN200
IL 200/315-45/4-L4	380V	370	37.5	45	GB3	1480	DN200×DN200
IL 200/315-45/4-S	380V	370	37.5	45	GB3	1480	DN200×DN200
IL 200/315-55/4-L1	380V	420	34.5	55	GB3	1480	DN200×DN200
IL 200/315-55/4-L4	380V	420	34.5	55	GB3	1480	DN200×DN200
IL 200/315-55/4-S	380V	420	34.5	55	GB3	1480	DN200×DN200
IL 200/375-55/4	380V	400	40.5	55	GB3	1485	DN200×DN200
IL 200/385-75/4	380V	480	47.8	75	GB3	1485	DN200×DN200
