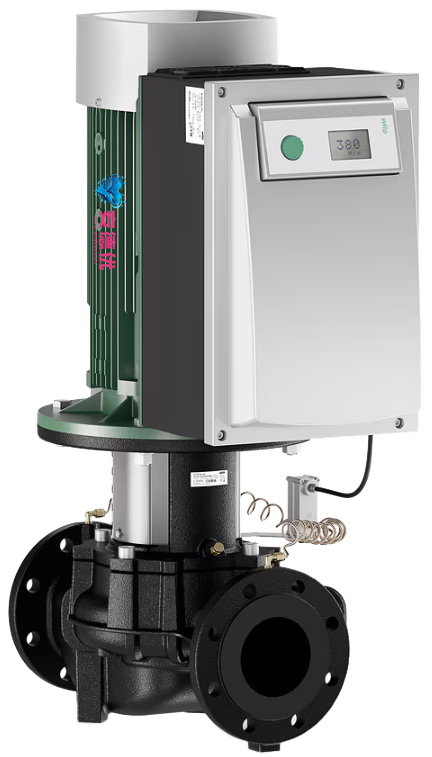

威乐Stratos GIGA立式管道泵(IE5变频款)

Stratos GIGA 40/5-64/11、Stratos GIGA 40/5-64/11-R1、Stratos GIGA 40/5-64/11-R1-S1、Stratos GIGA 40/5-64/11-S1、Stratos GIGA 50/4-55/11、Stratos GIGA 50/4-55/11-R1、Stratos GIGA 50/4-55/11-R1-S1、Stratos GIGA 50/4-55/11-S1、Stratos GIGA 50/5-65/15、Stratos GIGA 50/5-65/15-R1、Stratos GIGA 50/5-65/15-R1-S1、Stratos GIGA 50/5-65/15-S1、Stratos GIGA 50/5-88/22、Stratos GIGA 50/5-88/22-R1、Stratos GIGA 50/5-88/22-R1-S1、Stratos GIGA 50/5-88/22-S1、Stratos GIGA 50/6-78/18,5、Stratos GIGA 50/6-78/18,5-R1

威乐Stratos GIGA立式管道泵专为高效节能场景设计，搭载IE5超高能效电机，较传统泵节能30%以上，显著降低运行成本。其立式结构节省空间，适用于建筑供水、区域能源站、工业冷却循环及暖通空调系统。智能变频技术实现精准流量控制，减少能源浪费，同时提供稳定可靠的性能。产品符合绿色建筑标准，助力低碳可持续发展。威乐水泵以卓越品质和高效解决方案，满足商业、工业和市政领域的多样化需求，是节能环保的理想选择。
电话咨询
在线留言
  • 功能特点
  • 规格参数
  • 外形尺寸
  • 视频介绍

    • 以最高能源效率实现最高功率。

    对于输水扬程和体积流量大的建筑，Wilo-Stratos GIGA是用于供暖、空调和制冷系统的理想高效泵。

    特点/产品优势

    • 创新高效泵，可以实现最高的总效率
    • 能效等级为IE5的高效电机，符合IEC 60034-30-2标准
    • 可以选装接口用于通过插入式 IF 模块连接楼宇自动化

    结构

    带IE5电机和电子功率调节装置的高效管道泵，采用干转子泵结构。单级低压离心泵带法兰连接和机械密封。

    应用

    泵送采暖水（根据 VDI 2035 标准）、冷水和水-乙二醇混合物，供暖系统、冷水系统和冷却系统中不含磨损性物质。

    设备/功能

    运行模式

    • Δp-c表示恒定压差
    • Δp-v 代表变量用压差
    • PID-Control
    • 恒速（n=常量）

    手动操作层面

    • 绿色按钮和显示屏

    手动功能

    • 设置压差额定值
    • 设置转速（手动控制模式）
    • 设置运行模式
    • 设置水泵开/关
    • 配置所有运行参数
    • 故障确认

    外部控制功能

    • 1ד优先关闭”控制输入
    • 1ד外部水泵更换”控制输入（仅在双头泵运行时有效）
    • 1×0-10 V、2-10 V、0-20 mA、4-20 mA模拟量输入，用于恒定转速（DDC）和额定值远程调节
    • 1×0-10 V、2-10 V、0-20 mA、4-20 mA模拟量输入，用于压力传感器的实际值信号

    报告和显示功能

    • 集中故障信息 SSM
    • 集中运行消息 SBM

    数据交换

    • 红外接口与红外线棒实现无线数据交换
    • Wilo IF模块（Modbus、BACnet、CAN、PLR、LON）的插入位置，用于连接楼宇自动化系统

    安全功能

    • 全面的电机保护，内置跳闸电子设备
    • 禁止存取

    双泵管理（2x 单头泵）

    • 主要/后备运行（自动故障切换）
    • 24 小时后的水泵更换主要/后备运行
    • 并联运行
    • 并联运行（优化效率的最大负载接通和关闭）

    型号代码

    示例

    Wilo-Stratos GIGA 40/5-64/11-xx

    Stratos

    高效泵

    GIGA

    管道单头泵

    40

    法兰标称直径 DN

    5-64

    额定扬程范围，单位 [m]

    11

    电机额定功率 P2 的导向值，单位：kW

    -xx

    规格：比如 R1 规格无压差传感器

    技术数据

    • 流体的许可温度范围：-20 °C 至 +140 °C
    • 机械密封适用于在最高温度Tmax. = +140 °C以下输水。在温度T≤ +40 °C时，允许输送体积含量20%至40%的乙二醇混合物。如果水-乙二醇混合物中的乙二醇体积含量> 40%且不超过50%、介质温度> +40 °C且不超过+120 °C或有除水以外的其他介质，则必须提供其他机械密封。使用水与乙二醇混合物时，一般建议使用带有相应机械密封的S1款型。
    • 电源连接：
    • 3~440 V ±10%，50/60 Hz
    • 3~400 V ±10%，50/60 Hz
    • 3~380 V -5% +10%, 50/60 Hz

    无需额外措施即可满足电磁兼容性要求：

      • 居住区干扰释放符合EN 61800-3:2018
      • 工业区抗干扰性符合EN 61800-3:2018
    • 防护等级 IP55
    • 公称直径为DN 40至DN 200
    • 最大工作压力 16 bar 时，温度最高 +120 °C，13 bar 时，温度最高 +140 °C

    材料

    • 水泵壳体和联接架：EN-GJL-250
    • 叶轮：EN-GJL-200
      • 特殊规格：CuSn 10青铜（视型号而定）
      • 特殊规格：1.4408不锈钢（视型号而定）
    • 轴：1.4122或1.4057
    • 机械密封：AQEGG；可根据客户需求提供其他机械密封

    出厂状态

    • 水泵
    • 安装及操作说明

    选项

    • 款型…-L1带有青铜叶轮（额外收费）
    • 款型…-L4带不锈钢叶轮（额外收费）
    • ...-R1 款无压差传感器
    • 款型…-S1带有特殊机械密封

    附件

    • 1个托架，带用于底座安装的固定材料
    • 机械密封的安装辅具
    • IR 棒
    • IF 模块 PLR 用于连接至 PLR/接口转换器
    • IF 模块 LON 用于连接至 LONWORKS 网络
    • IF 模块 BACnet
    • IF 模块 Modbus
    • IF 模块 CAN
    • VR-HVAC 控制系统
    • CCe-HVAC 控制系统
    • SCe-HVAC 控制系统
    • 压差传感器 (DDG)
    型号 电压
    (V)    		 额定流量
    (m³/h)    		 额定扬程
    (m)    		 功率
    (kW)    		 电机能效 额定转速(rpm) 口径
    Stratos GIGA 40/5-64/11 380V 0-50 4-64.5 11 IE5 2960 DN40
    Stratos GIGA 40/5-64/11-R1 380V 0-50 4-64.5 11 IE5 2960 DN40
    Stratos GIGA 40/5-64/11-R1-S1 380V 0-50 4-64.5 11 IE5 2960 DN40
    Stratos GIGA 40/5-64/11-S1 380V 0-50 4-64.5 11 IE5 2960 DN40
    Stratos GIGA 50/4-55/11 380V 0-66 4-56 11 IE5 2980 DN50
    Stratos GIGA 50/4-55/11-R1 380V 0-66 4-56 11 IE5 2980 DN50
    Stratos GIGA 50/4-55/11-R1-S1 380V 0-66 4-56 11 IE5 2980 DN50
    Stratos GIGA 50/4-55/11-S1 380V 0-66 4-56 11 IE5 2980 DN50
    Stratos GIGA 50/5-65/15 380V 0-78 4-65.5 15 IE5 2980 DN50
    Stratos GIGA 50/5-65/15-R1 380V 0-78 4-64.5 15 IE5 2980 DN50
    Stratos GIGA 50/5-65/15-R1-S1 380V 0-78 4-64.5 15 IE5 2980 DN50
    Stratos GIGA 50/5-65/15-S1 380V 0-78 4-64.5 15 IE5 2980 DN50
    Stratos GIGA 50/5-88/22 380V 0-73 6-89 22 IE5 2980 DN50
    Stratos GIGA 50/5-88/22-R1 380V 0-73 6-89 22 IE5 2980 DN50
    Stratos GIGA 50/5-88/22-R1-S1 380V 0-73 6-89 22 IE5 2980 DN50
    Stratos GIGA 50/5-88/22-S1 380V 0-73 6-89 22 IE5 2980 DN50
    Stratos GIGA 50/6-78/18,5 380V 0-72 5-79 18.5 IE5 2970 DN50
    Stratos GIGA 50/6-78/18,5-R1 380V 0-72 5-79 18.5 IE5 2970 DN50
    Stratos GIGA 50/6-78/18,5-R1-S1 380V 0-72 5-79 18.5 IE5 2970 DN50
    Stratos GIGA 50/6-78/18,5-S1 380V 0-72 5-79 18.5 IE5 2970 DN50
    Stratos GIGA 65/4-46/11 380V 0-113 3-47.5 11 IE5 2950 DN65
    Stratos GIGA 65/4-46/11-R1 380V 0-113 3-47.5 11 IE5 2950 DN65
    Stratos GIGA 65/4-46/11-R1-S1 380V 0-113 3-47.5 11 IE5 2950 DN65
    Stratos GIGA 65/4-46/11-S1 380V 0-113 3-47.5 11 IE5 2950 DN65
    Stratos GIGA 65/4-52/15 380V 0-123 3.5-54 15 IE5 2960 DN65
    Stratos GIGA 65/4-52/15-R1 380V 0-123 3.5-54 15 IE5 2960 DN65
    Stratos GIGA 65/4-52/15-R1-S1 380V 0-123 3.5-54 15 IE5 2960 DN65
    Stratos GIGA 65/4-52/15-S1 380V 0-123 3.5-54 15 IE5 2960 DN65
    Stratos GIGA 65/4-55/15 380V 0-104 4-56 15 IE5 2950 DN65
    Stratos GIGA 65/4-55/15-R1 380V 0-104 4-56 15 IE5 2950 DN65
    Stratos GIGA 65/4-55/15-R1-S1 380V 0-104 4-56 15 IE5 2950 DN65
    Stratos GIGA 65/4-55/15-S1 380V 0-104 4-56 15 IE5 2950 DN65
    Stratos GIGA 65/5-62/18,5 380V 0-114 4-64 18.5 IE5 2970 DN65
    Stratos GIGA 65/5-62/18,5-R1 380V 0-114 4-64 18.5 IE5 2970 DN65
    Stratos GIGA 65/5-62/18,5-R1-S1 380V 0-114 4-64 18.5 IE5 2970 DN65
    Stratos GIGA 65/5-62/18,5-S1 380V 0-114 4-64 18.5 IE5 2970 DN65
    Stratos GIGA 65/5-69/22 380V 0-124 4-70 22 IE5 2980 DN65
    Stratos GIGA 65/5-69/22-R1 380V 0-124 4-70 22 IE5 2980 DN65
    Stratos GIGA 65/5-69/22-R1-S1 380V 0-124 4-70 22 IE5 2980 DN65
    Stratos GIGA 65/5-69/22-S1 380V 0-119 4-70 22 IE5 2980 DN65
    Stratos GIGA 65/6-74/22 380V 0-101 5-74 22 IE5 2980 DN65
    Stratos GIGA 65/6-74/22-R1 380V 0-101 5-74 22 IE5 2980 DN65
    Stratos GIGA 65/6-74/22-R1-S1 380V 0-101 5-74 22 IE5 2980 DN65
    Stratos GIGA 65/6-74/22-S1 380V 0-101 5-74 22 IE5 2980 DN65
    Stratos GIGA 80/3-34/11 380V 0-100 2-34.5 11 IE5 1470 DN80
    Stratos GIGA 80/3-34/11-R1 380V 0-100 2-34.5 11 IE5 1470 DN80
    Stratos GIGA 80/3-34/11-R1-S1 380V 0-100 2-34.5 11 IE5 1470 DN80
    Stratos GIGA 80/3-34/11-S1 380V 0-100 2-34.5 11 IE5 1470 DN80
    Stratos GIGA 80/3-38/11 380V 0-168 3-41 11 IE5 2980 DN80
    Stratos GIGA 80/3-38/11-R1 380V 0-168 3-41 11 IE5 2980 DN80
    Stratos GIGA 80/3-38/11-R1-S1 380V 0-168 3-41 11 IE5 2980 DN80
    Stratos GIGA 80/3-38/11-S1 380V 0-168 3-41 11 IE5 2980 DN80
    Stratos GIGA 80/3-39/15 380V 0-115 2.5-40 15 IE5 1470 DN80
    Stratos GIGA 80/3-39/15-R1 380V 0-115 2.5-40 15 IE5 1470 DN80
    Stratos GIGA 80/3-39/15-R1-S1 380V 0-115 2.5-40 15 IE5 1470 DN80
    Stratos GIGA 80/3-39/15-S1 380V 0-115 2.5-40 15 IE5 1470 DN80
    Stratos GIGA 80/3-43/15 380V 0-160 3-45 15 IE5 2950 DN80
    Stratos GIGA 80/3-43/15-R1 380V 0-160 3-45 15 IE5 2950 DN80
    Stratos GIGA 80/3-43/15-R1-S1 380V 0-160 3-45 15 IE5 2950 DN80
    Stratos GIGA 80/3-43/15-S1 380V 0-160 3-45 15 IE5 2950 DN80
    Stratos GIGA 80/4-49/18,5 380V 0-168 3.5-50 18.5 IE5 2980 DN80
    Stratos GIGA 80/4-49/18,5-R1 380V 0-168 3.5-50 18.5 IE5 2980 DN80
    Stratos GIGA 80/4-49/18,5-R1-S1 380V 0-168 3.5-50 18.5 IE5 2980 DN80
    Stratos GIGA 80/4-49/18,5-S1 380V 0-168 3.5-50 18.5 IE5 2980 DN80
    Stratos GIGA 80/4-50/22 380V 0-168 3.5-51 22 IE5 2970 DN80
    Stratos GIGA 80/4-50/22-R1 380V 0-168 3.5-51 22 IE5 2970 DN80
    Stratos GIGA 80/4-50/22-R1-S1 380V 0-168 3.5-51 22 IE5 2970 DN80
    Stratos GIGA 80/4-50/22-S1 380V 0-168 3.5-51 22 IE5 2970 DN80
    Stratos GIGA 80/4-61/22 380V 0-160 4-62 22 IE5 2980 DN80
    Stratos GIGA 80/4-61/22-R1 380V 0-160 4-62 22 IE5 2980 DN80
    Stratos GIGA 80/4-61/22-R1-S1 380V 0-160 4-62 22 IE5 2980 DN80
    Stratos GIGA 80/4-61/22-S1 380V 0-160 4-62 22 IE5 2980 DN80
    Stratos GIGA 100/2-22/11 380V 0-250 2-25 22 IE5 2950 DN80
    Stratos GIGA 100/2-22/11-R1 380V 0-250 2-25 11 IE5 2950 DN80
    Stratos GIGA 100/2-22/11-R1-S1 380V 0-250 2-25 11 IE5 2950 DN100
    Stratos GIGA 100/2-22/11-S1 380V 0-250 2-25 11 IE5 2950 DN100
    Stratos GIGA 100/2-27/11 380V 0-140 2-28 11 IE5 1470 DN100
    Stratos GIGA 100/2-27/11-R1 380V 0-138 2-28 11 IE5 1470 DN100
    Stratos GIGA 100/2-27/11-R1-S1 380V 0-138 2-28 11 IE5 1470 DN100
    Stratos GIGA 100/2-27/11-S1 380V 0-138 2-28 11 IE5 1470 DN100
    Stratos GIGA 100/2-29/15 380V 0-280 2-32 15 IE5 2960 DN100
    Stratos GIGA 100/2-29/15-R1 380V 0-280 2-32 15 IE5 2960 DN100
    Stratos GIGA 100/2-29/15-R1-S1 380V 0-280 2-32 15 IE5 2960 DN100
    Stratos GIGA 100/2-29/15-S1 380V 0-280 2-32 15 IE5 2960 DN100
    Stratos GIGA 100/3-33/18,5 380V 0-280 2-37 18.5 IE5 2960 DN100
    Stratos GIGA 100/3-33/18,5-R1 380V 0-280 2-37 18.5 IE5 2960 DN100
    Stratos GIGA 100/3-33/18,5-R1-S1 380V 0-280 2-37 18.5 IE5 2960 DN100
    Stratos GIGA 100/3-33/18,5-S1 380V 0-280 2-37 18.5 IE5 2960 DN100
    Stratos GIGA 100/3-34/15 380V 0-180 2-35 15 IE5 1480 DN100
    Stratos GIGA 100/3-34/15-R1 380V 0-180 2-35 15 IE5 1480 DN100
    Stratos GIGA 100/3-34/15-R1-S1 380V 0-180 2-35 15 IE5 1480 DN100
    Stratos GIGA 100/3-34/15-S1 380V 0-180 2-35 15 IE5 1480 DN100
    Stratos GIGA 100/3-38/22 380V 0-285 2-41 22 IE5 2970 DN100
    Stratos GIGA 100/3-38/22-R1 380V 0-285 2-41 22 IE5 2970 DN100
    Stratos GIGA 100/3-38/22-R1-S1 380V 0-285 2-41 22 IE5 2970 DN100
    Stratos GIGA 100/3-38/22-S1 380V 0-285 2-41 22 IE5 2970 DN100
    Stratos GIGA 100/3-45/22 380V 0-230 3-46 22 IE5 2980 DN100
    Stratos GIGA 100/3-45/22-R1 380V 0-230 3-46 22 IE5 2980 DN100
    Stratos GIGA 100/3-45/22-R1-S1 380V 0-230 3-46 22 IE5 2980 DN100
    Stratos GIGA 100/3-45/22-S1 380V 0-230 3-46 22 IE5 2980 DN100
    tratos GIGA 125/2-23/11 380V 0-200 2-24.5 11 IE5 1480 DN125
    Stratos GIGA 125/2-23/11-R1 380V 0-200 2-24.5 11 IE5 1480 DN125
    Stratos GIGA 125/2-23/11-R1-S1 380V 0-200 2-24.5 11 IE5 1480 DN125
    Stratos GIGA 125/2-23/11-S1 380V 0-200 2-24.5 11 IE5 1480 DN125
    Stratos GIGA 125/2-28/15 380V 0-210 2-29 15 IE5 1480 DN125
    Stratos GIGA 125/2-28/15-R1 380V 0-210 2-29 15 IE5 1480 DN125
    Stratos GIGA 125/2-28/15-R1-S1 380V 0-210 2-29 15 IE5 1480 DN125
    Stratos GIGA 125/2-28/15-S1 380V 0-210 2-29 15 IE5 1480 DN125
    Stratos GIGA 125/3-26/15 380V 0-380 2-28 15 IE5 2930 DN125
    Stratos GIGA 125/3-26/15-R1 380V 0-380 2-28 15 IE5 2930 DN125
    Stratos GIGA 125/3-26/15-R1-S1 380V 0-380 2-28 15 IE5 2930 DN125
    Stratos GIGA 125/3-26/15-S1 380V 0-380 2-28 15 IE5 2930 DN125
    Stratos GIGA 125/3-30/18,5 380V 0-380 2-32 18.5 IE5 2950 DN125
    Stratos GIGA 125/3-30/18,5-R1 380V 0-380 2-32 18.5 IE5 2950 DN125
    Stratos GIGA 125/3-30/18,5-R1-S1 380V 0-380 2-32 18.5 IE5 2950 DN125
    Stratos GIGA 125/3-30/18,5-S1 380V 0-380 2-32 18.5 IE5 2950 DN125
    Stratos GIGA 125/3-36/22 380V 0-380 2.5-37.5 22 IE5 2970 DN125
    Stratos GIGA 125/3-36/22-R1 380V 0-380 2.5-37.5 22 IE5 2970 DN125
    Stratos GIGA 125/3-36/22-R1-S1 380V 0-380 2.5-37.5 22 IE5 2970 DN125
    Stratos GIGA 125/3-36/22-S1 380V 0-380 2.5-37.5 22 IE5 2970 DN125
    Stratos GIGA 150/2-16/11 380V 0-360 1-16.5 11 IE5 1480 DN150
    Stratos GIGA 150/2-16/11-R1 380V 0-360 1-16.5 11 IE5 1480 DN150
    Stratos GIGA 150/2-16/11-R1-S1 380V 0-360 1-16.5 11 IE5 1480 DN150
    Stratos GIGA 150/2-16/11-S1 380V 0-360 1-16.5 11 IE5 1480 DN150
    Stratos GIGA 150/2-18/15 380V 0-400 1.5-18.5 15 IE5 1480 DN150
    Stratos GIGA 150/2-18/15-R1 380V 0-400 1.5-18.5 15 IE5 1480 DN150
    Stratos GIGA 150/2-18/15-R1-S1 380V 0-400 1.5-18.5 15 IE5 1480 DN150
    Stratos GIGA 150/2-18/15-S1 380V 0-400 1.5-18.5 15 IE5 1480 DN150
    Stratos GIGA 150/2-22/15 380V 0-300 1.5-23 15 IE5 1480 DN150
    Stratos GIGA 150/2-22/15-R1 380V 0-300 1.5-23 15 IE5 1480 DN150
    Stratos GIGA 150/2-22/15-R1-S1 380V 0-300 1.5-23 15 IE5 1480 DN150
    Stratos GIGA 150/2-22/15-S1 380V 0-300 1.5-23 15 IE5 1480 DN150
    Stratos GIGA 200/1-12/11 380V 0-470 1-13 11 IE5 1480 DN200
    Stratos GIGA 200/1-12/11-R1 380V 0-470 1-13 11 IE5 1480 DN200
    Stratos GIGA 200/1-12/11-R1-S1 380V 0-470 1-13 11 IE5 1480 DN200
    Stratos GIGA 200/1-12/11-S1 380V 0-470 1-13 11 IE5 1480 DN200
    Stratos GIGA 200/2-14/15 380V 0-490 1-15.5 15 IE5 1470 DN200
    Stratos GIGA 200/2-14/15-R1 380V 0-490 1-15.5 15 IE5 1470 DN200
    Stratos GIGA 200/2-14/15-R1-S1 380V 0-490 1-15.5 15 IE5 1470 DN200
    Stratos GIGA 200/2-14/15-S1 380V 0-490 1-15.5 15 IE5 1470 DN200
