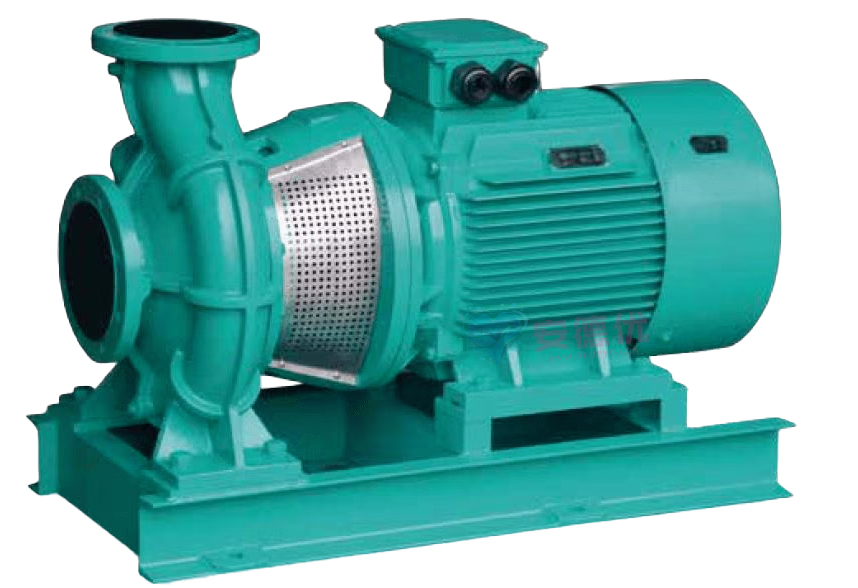

威乐NLB卧式管道泵

NLB32/130-1.5/2、NLB32/130-2.2/2、NLB32/130-3/2、NLB32/160-3/2、NLB32/160-4/2、NLB32/160-5.5/2、NLB32/200-1.1/4、NLB32/200-5.5/2、NLB32/200-7.5/2、NLB32/200-11/2、NLB32/260-3/4、NLB32/260-15/2、NLB32/260-18.5/2、NLB40/130-2.2/2、NLB40/130-3/2、NLB40/130-4/2、NLB40/160-1.1/4、NLB40/160-4/2、NLB40/160-5.5/2、NLB40/160-7.5/2、NLB40/200-1.5/4、NLB40/200-7.5/2、NLB40/200-11/2、NLB40/260-3/4、NLB40/260-15/2、NLB40/260-18.5/2、NLB40/260-22/2、NLB40/320-5.5/4、NLB40/320-22/2

威乐(Wilo)NLB卧式管道泵,专为供暖、空调及工业水循环系统设计。该系列水泵采用高效电机与精准水力模型,显著降低运行能耗,节约成本。其紧凑型结构与便维护机械密封设计,确保在楼宇供水、区域供暖及制冷系统中安装便捷、运行稳定可靠。威乐NLB系列提供多种型号,如NLB100/400与NLB65/260,满足不同流量扬程需求,是商业建筑和工业领域循环增压的理想选择。立即咨询,获取专业的管道泵解决方案。
  • 功能特点
  • 规格参数
  • 外形尺寸
  • 视频介绍
  • 特点/产品优势

    泵结构紧凑,电机与泵轴之间刚性连接,用户现场无需轴对中调试,整体结构紧凑。

    运行时噪音低,振动小,稳定性好,并可有效的降低运行成本。

    泵体,叶轮等可选不同材质满足不同使用环境要求

    结构

    法兰连接,紧凑型卧式端吸离心泵

    应用

    泵送洁净或不含固体颗粒的微污染水( 最大20ppm),用于循环,输送和增压供水。

    泵送水质要求符合 VDI 2035 标准的热水,水- 乙二醇混合液,冷却水/ 冷水和工业用水。

    应用在市政供水,灌溉,楼宇,一般工业,电站等。

    设备/功能

    单级低压离心泵,采用直连结构形式,电机和底座

    • 机械密封

    技术数据

    允许温度范围 -20 °C to +120 °C

    电源 3~380 V ±10 %, 50 Hz

    防火等级 IP55

    公称直径 DN 32 - DN 200

    最大工作压力 13bar (最高至140℃),16bar (最高至120℃)

    材料

    泵体:标准:铸铁,特殊:球墨铸铁、不锈钢

    灯笼架:铸铁

    叶轮:铸铁,青铜或不锈钢

    轴:不锈钢

    机封:碳化硅/ 石墨 机械密封 最高允许水温120℃

    类型

    单级,低扬程离心泵,轴向进水,径向出水。

    尺寸和性能符合 DIN EN 733标准。

    法兰承压 PN 16 符合 DIN 2533 标准(PN25可选)。

    采用刚性联轴器一体化设计,结构更紧凑。

    电机使用推力轴承,有效抵消叶轮轴向力影响。

    多种材质可以选。

    出厂状态

    由泵头、电机和底座组成的整泵

    安装及操作维护说明书

    附件

    附件须另行订购

    配对法兰

    水泵底座地脚螺栓紧固件

    调试

    该系列水泵只设计用于在封闭空间内安放和运行。典型的安装地点是设备间,在配有其它建筑设备的建筑物内部。

    在试运行之前,水泵和电气模块必须已经适应了环境温度。

    适当地给整套设备注水和排气

    干转会损坏滑动环密封件,确保泵不会干转。

    型号 电压
    (V)
    额定流量
    (m³/h)
    额定扬程
    (m)
    功率
    (kW)
    电机能效 额定转速(rpm) 口径
    NLB125/320-18.5/4(BEA-BV-dk1)-WB 380V 228 31 18.5 CL2 1470 DN150×DN125
    NLB125/320-22/4(BEA-BV-dk1)-WB 380V 228 31 22 CL2 1470 DN150×DN125
    NLB125/320-30/4(BEA-BV-dk1)-WB 380V 228 31 30 CL2 1475 DN150×DN125
    NLB200/500-90/4(HAA-BV-dk1)-WB 380V 550 87 90 CL2 1485 DN250×DN200
    NLB32/130-1.5/2 380V 17.4 21.5 1.5 CL2 2870 DN50×DN32
    NLB32/130-2.2/2 380V 17.4 21.5 2.2 CL2 2870 DN50×DN32
    NLB32/130-3/2 380V 17.4 21.5 3 CL2 2890 DN50×DN32
    NLB32/160-3/2 380V 21.2 36.5 3 CL2 2890 DN50×DN32
    NLB32/160-4/2 380V 21.2 36.5 4 CL2 2900 DN50×DN32
    NLB32/160-5.5/2 380V 21.2 36.5 5.5 CL2 2930 DN50×DN32
    NLB32/200-1.1/4 380V 12.2 13.7 1.1 CL2 1420 DN50×DN32
    NLB32/200-5.5/2 380V 21.5 58 5.5 CL2 2930 DN50×DN32
    NLB32/200-7.5/2 380V 21.5 58 7.5 CL2 2930 DN50×DN32
    NLB32/200-11/2 380V 21.8 28 11 CL2 2945 DN50×DN32
    NLB32/260-3/4 380V 15.6 21 3 CL2 1450 DN50×DN32
    NLB32/260-15/2 380V 25.2 91 15 CL2 2945 DN50×DN32
    NLB32/260-18.5/2 380V 25.2 91 18.5 CL2 2945 DN50×DN32
    NLB40/130-2.2/2 380V 35 23 2.2 CL2 2870 DN65×DN40
    NLB40/130-3/2 380V 35 23 3 CL2 2890 DN65×DN40
    NLB40/130-4/2 380V 35 23 4 CL2 2900 DN65×DN40
    NLB40/160-1.1/4 380V 16.8 9.1 1.1 CL2 1420 DN65×DN40
    NLB40/160-4/2 380V 30 38 4 CL2 2900 DN65×DN40
    NLB40/160-5.5/2 380V 30 38 5.5 CL2 2930 DN65×DN40
    NLB40/160-7.5/2 380V 30 38 7.5 CL2 2930 DN65×DN40
    NLB40/200-1.5/4 380V 17.5 14.1 1.5 CL2 1420 DN65×DN40
    NLB40/200-7.5/2 380V 34 54 7.5 CL2 2930 DN65×DN40
    NLB40/200-11/2 380V 34 54 11 CL2 2945 DN65×DN40
    NLB40/260-3/4 380V 25 22 3 CL2 1450 DN65×DN40
    NLB40/260-15/2 380V 42 92 15 CL2 2945 DN65×DN40
    NLB40/260-18.5/2 380V 42 92 18.5 CL2 2945 DN65×DN40
    NLB40/260-22/2 380V 42 92 22 CL2 2955 DN65×DN40
    NLB40/320-5.5/4 380V 16 32 5.5 CL2 1455 DN65×DN40
    NLB40/320-22/2 380V 42.5 130 22 CL2 2955 DN65×DN40
    NLB40/320-30/2 380V 42.5 130 30 CL2 2960 DN65×DN40
    NLB40/320-37/2 380V 42.5 130 37 CL2 2960 DN65×DN40
    NLB50/130-1.1/4 380V 34.5 6 1.1 CL2 1420 DN65×DN50
    NLB50/130-4/2 380V 58 24 4 CL2 2900 DN65×DN50
    NLB50/130-5.5/2 380V 58 24 5.5 CL2 2930 DN65×DN50
    NLB50/130-7.5/2 380V 58 24 7.5 CL2 2930 DN65×DN50
    NLB50/160-1.5/4 380V 33.5 9.6 1.5 CL2 1420 DN65×DN50
    NLB50/160-4/2 380V 67 38.5 4 CL2 2900 DN65×DN50
    NLB50/160-5.5/2 380V 67 38.5 5.5 CL2 2930 DN65×DN50
    NLB50/160-7.5/2 380V 67 38.5 7.5 CL2 2930 DN65×DN50
    NLB50/160-11/2 380V 67 38.5 11 CL2 2945 DN65×DN50
    NLB50/160-15/2 380V 67 38.5 15 CL2 2945 DN65×DN50
    NLB50/200-2.2/4 380V 36 14 2.2 CL2 1455 DN65×DN50
    NLB50/200-11/2 380V 64 54 11 CL2 2945 DN65×DN50
    NLB50/200-15/2 380V 64 54 15 CL2 2945 DN65×DN50
    NLB50/200-18.5/2 380V 64 54 18.5 CL2 2945 DN65×DN50
    NLB50/260-3/4 380V 36 23.5 3 CL2 1450 DN65×DN50
    NLB50/260-4/4 380V 36 23.5 4 CL2 1445 DN65×DN50
    NLB50/260-5.5/4 380V 36 23.5 5.5 CL2 1455 DN65×DN50
    NLB50/260-18.5/2 380V 72 92 18.5 CL2 2945 DN65×DN50
    NLB50/260-22/2 380V 72 92 22 CL2 2955 DN65×DN50
    NLB50/260-30/2 380V 72 92 30 CL2 2960 DN65×DN50
    NLB50/260-37/2 380V 72 92 37 CL2 2960 DN65×DN50
    NLB50/320-5.5/4 380V 52 32 5.5 CL2 1455 DN65×DN50
    NLB50/320-7.5/4 380V 52 32 7.5 CL2 1460 DN65×DN50
    NLB50/320-11/4 380V 52 32 11 CL2 1465 DN65×DN50
    NLB50/320-45/2 380V 99 133 45 CL2 2965 DN65×DN50
    NLB50/320-55/2 380V     55 CL2   DN65×DN50
    NLB50/320-75/2 380V 99 133 75 CL2 2975 DN65×DN50
    NLB65/130-1.5/4 380V 48 5.7 1.5 CL2 1420 DN80×DN65
    NLB65/130-4/2 380V 84 24 4 CL2 2900 DN80×DN65
    NLB65/130-5.5/2 380V 84 23.8 5.5 CL2 2930 DN80×DN65
    NLB65/130-7.5/2 380V 84 23.8 7.5 CL2 2930 DN80×DN65
    NLB65/130-11/2 380V 84 23.8 11 CL2 2945 DN80×DN65
    NLB65/160-2.2/4 380V 65 8.5 2.2 CL2 1455 DN80×DN65
    NLB65/160-7.5/2 380V 105 35 7.5 CL2 2930 DN80×DN65
    NLB65/160-11/2 380V 105 35 11 CL2 2945 DN80×DN65
    NLB65/160-15/2 380V 105 35 15 CL2 2945 DN80×DN65
    NLB65/160-18.5/2 380V 105 35 18.5 CL2 2945 DN80×DN65
    NLB65/200-2.2/4 380V 62 14.3 2.2 CL2 1455 DN80×DN65
    NLB65/200-3/4 380V 62 14.4 3 CL2 1450 DN80×DN65
    NLB65/200-4/4 380V 62 14.4 4 CL2 1445 DN80×DN65
    NLB65/200-5.5/4 380V 62 14.4 5.5 CL2 1455 DN80×DN65
    NLB65/200-15/2 380V 118 58 15 CL2 2945 DN80×DN65
    NLB65/200-18.5/2 380V 118 58 18.5 CL2 2945 DN80×DN65
    NLB65/200-22/2 380V 118 58 22 CL2 2955 DN80×DN65
    NLB65/200-30/2 380V 118 58 30 CL2 2960 DN80×DN65
    NLB65/200-37/2 380V 118 58 37 CL2 2960 DN80×DN65
    NLB65/260-4/4 380V 69 22.2 4 CL2 1445 DN80×DN65
    NLB65/260-5.5/4 380V 69 22.2 5.5 CL2 1455 DN80×DN65
    NLB65/260-7.5/4 380V 69 22.2 7.5 CL2 1460 DN80×DN65
    NLB65/260-30/2 380V 138 91 30 CL2 2960 DN80×DN65
    NLB65/260-37/2 380V 128 91 37 CL2 2960 DN80×DN65
    NLB65/260-45/2 380V 128 91 45 CL2 2965 DN80×DN65
    NLB65/260-55/2 380V 128 91 55 CL2 2970 DN80×DN65
    NLB65/320-5.5/4 380V 69 33.5 5.5 CL2 1455 DN80×DN65
    NLB65/320-7.5/4 380V 69 33.5 7.5 CL2 1460 DN80×DN65
    NLB65/320-11/4 380V 69 33.5 11 CL2 1465 DN80×DN65
    NLB65/320-15/4 380V 69 33.5 15 CL2 1465 DN80×DN65
    NLB65/320-45/2 380V 134 132 45 CL2 2965 DN80×DN65
    NLB65/320-55/2 380V 134 132 55 CL2 2970 DN80×DN65
    NLB65/320-75/2 380V 134 132 75 CL2 2975 DN80×DN65
    NLB65/320-90/2 380V 134 132 90 CL2 2975 DN80×DN65
    NLB65/320-110/2 380V 134 132 110 CL2 2975 DN80×DN65
    NLB80/160-3/4 380V 103 8.6 3 CL2 1450 DN100×DN80
    NLB80/160-4/4 380V 103 8.6 4 CL2 1445 DN100×DN80
    NLB80/160-11/2 380V 168 34.5 11 CL2 2945 DN100×DN80
    NLB80/160-15/2 380V 168 34.5 15 CL2 2945 DN100×DN80
    NLB80/160-18.5/2 380V 168 34.5 18.5 CL2 2945 DN100×DN80
    NLB80/160-22/2 380V 168 34.5 22 CL2 2955 DN100×DN80
    NLB80/160-30/2 380V 168 34.5 30 CL2 2960 DN100×DN80
    NLB80/200-4/4 380V 96 15 4 CL2 1445 DN100×DN80
    NLB80/200-5.5/4 380V 96 15 5.5 CL2 1455 DN100×DN80
    NLB80/200-7.5/4 380V 96 15 7.5 CL2 1460 DN100×DN80
    NLB80/200-15/2 380V 192 54 15 CL2 2945 DN100×DN80
    NLB80/200-18.5/2 380V 192 54 18.5 CL2 2945 DN100×DN80
    NLB80/200-22/2 380V 190 54 22 CL2 2955 DN100×DN80
    NLB80/200-30/2 380V 190 54 30 CL2 2960 DN100×DN80
    NLB80/200-37/2 380V 190 54 37 CL2 2960 DN100×DN80
    NLB80/200-45/2 380V 190 84 45 CL2 2965 DN100×DN80
    NLB80/260-5.5/4 380V 95 22 5.5 CL2 1455 DN100×DN80
    NLB80/260-7.5/4 380V 95 22 7.5 CL2 1460 DN100×DN80
    NLB80/260-11/4 380V 95 22 11 CL2 1465 DN100×DN80
    NLB80/260-30/2 380V 188 87 30 CL2 2960 DN100×DN80
    NLB80/260-37/2 380V 188 87 37 CL2 2960 DN100×DN80
    NLB80/260-45/2 380V 188 87 45 CL2 2965 DN100×DN80
    NLB80/260-55/2 380V 188 87 55 CL2 2970 DN100×DN80
    NLB80/260-75/2 380V 188 87 75 CL2 2975 DN100×DN80
    NLB80/320-7.5/4 380V 109 31.5 7.5 CL2 1460 DN100×DN80
    NLB80/320-11/4 380V 109 31.5 11 CL2 1465 DN100×DN80
    NLB80/320-15/4 380V 109 31.5 15 CL2 1465 DN100×DN80
    NLB80/320-18.5/4 380V 109 31.5 18.5 CL2 1470 DN100×DN80
    NLB80/320-45/2 380V 199 134 45 CL2 2965 DN100×DN80
    NLB80/320-75/2 380V 199 134 75 CL2 2970 DN100×DN80
    NLB80/320-90/2 380V 199 134 90 CL2 2975 DN100×DN80
    NLB80/320-110/2 380V 199 134 110 CL2 2975 DN100×DN80
    NLB80/320-132/2 380V 199 134 132 CL2 2975 DN100×DN80
    NLB80/400-15/4 380V 129 51 15 CL2 1465 DN100×DN80
    NLB80/400-18.5/4 380V 129 51 18.5 CL2 1470 DN100×DN80
    NLB80/400-22/4 380V 129 51 22 CL2 1470 DN100×DN80
    NLB80/400-30/4 380V 129 51 30 CL2 1475 DN100×DN80
    NLB100/200-4/4 380V 125 13.7 4 CL2 1445 DN125×DN100
    NLB100/200-5.5/4 380V 125 13.7 5.5 CL2 1455 DN125×DN100
    NLB100/200-7.5/4 380V 125 13.7 7.5 CL2 1460 DN125×DN100
    NLB100/200-11/4 380V 125 13.7 11 CL2 1465 DN125×DN100
    NLB100/200-22/2 380V 277 51 22 CL2 2955 DN125×DN100
    NLB100/200-30/2 380V 277 51 30 CL2 2960 DN125×DN100
    NLB100/200-37/2 380V 277 51 37 CL2 2960 DN125×DN100
    NLB100/200-45/2 380V 277 51 45 CL2 2965 DN125×DN100
    NLB100/200-55/2 380V 277 51 55 CL2 2970 DN125×DN100
    NLB100/200-75/2 380V 277 51 75 CL2 2975 DN125×DN100
    NLB100/260-7.5/4 380V 162 22 7.5 CL2 1460 DN125×DN100
    NLB100/260-11/4 380V 162 22 11 CL2 1465 DN125×DN100
    NLB100/260-15/4 380V 162 22 15 CL2 1465 DN125×DN100
    NLB100/260-45/2 380V 270 89 45 CL2 2965 DN125×DN100
    NLB100/260-55/2 380V 270 89 55 CL2 2970 DN125×DN100
    NLB100/260-75/2 380V 270 89 75 CL2 2975 DN125×DN100
    NLB100/260-90/2 380V 270 89 90 CL2 2975 DN125×DN100
    NLB100/260-110/2 380V 270 89 110 CL2 2975 DN125×DN100
    NLB100/320-11/4 380V 128 34.5 11 CL2 1465 DN125×DN100
    NLB100/320-15/4 380V 128 34.5 15 CL2 1465 DN125×DN100
    NLB100/320-18.5/4 380V 128 34.5 18.5 CL2 1470 DN125×DN100
    NLB100/320-22/4 380V 128 34.5 22 CL2 1475 DN125×DN100
    NLB100/320-30/4 380V 128 34.5 30 CL2 1475 DN125×DN100
    NLB100/400-18.5/4 380V 142 53 18.5 CL2 1470 DN125×DN100
    NLB100/400-22/4 380V 142 53 22 CL2 1470 DN125×DN100
    NLB100/400-30/4 380V 142 53 30 CL2 1475 DN125×DN100
    NLB100/400-37/4 380V 142 53 37 CL2 1480 DN125×DN100
    NLB100/400-45/4 380V 142 53 45 CL2 1480 DN125×DN100
    NLB100/400-55/4 380V 142 53 55 CL2 1480 DN125×DN100
    NLB125/200-5.5/4 380V 200 12.7 5.5 CL2 1455 DN150×DN125
    NLB125/200-7.5/4 380V 200 12.7 7.5 CL2 1460 DN150×DN125
    NLB125/200-11/4 380V 200 12.7 11 CL2 1465 DN150×DN125
    NLB125/260-11/4 380V 205 22.8 11 CL2 1465 DN150×DN125
    NLB125/260-15/4 380V 205 22.8 15 CL2 1465 DN150×DN125
    NLB125/260-18.5/4 380V 205 22.8 18.5 CL2 1470 DN150×DN125
    NLB125/260-22/4 380V 205 22.8 22 CL2 1470 DN150×DN125
    NLB125/320-18.5/4 380V 228 31 18.5 CL2 1470 DN150×DN125
    NLB125/320-22/4 380V 228 31 22 CL2 1470 DN150×DN125
    NLB125/320-30/4 380V 228 31 30 CL2 1475 DN150×DN125
    NLB125/320-37/4 380V 228 31 37 CL2 1480 DN150×DN125
    NLB125/320-45/4 380V 228 31 45 CL2 1480 DN150×DN125
    NLB125/400-30/4 380V 210 55 30 CL2 1475 DN150×DN125
    NLB125/400-37/4 380V 210 55 37 CL2 1480 DN150×DN125
    NLB125/400-45/4 380V 210 55 45 CL2 1480 DN150×DN125
    NLB125/400-55/4 380V 210 55 55 CL2 1480 DN150×DN125
    NLB125/400-75/4 380V 210 55 75 CL2 1485 DN150×DN125
    NLB125/400-90/4 380V 210 55 90 CL2 1485 DN150×DN125
    NLB125/500-55/4 380V 278 76 55 CL2 1480 DN150×DN125
    NLB125/500-75/4 380V 278 76 75 CL2 1485 DN150×DN125
    NLB125/500-90/4 380V 278 76 90 CL2 1485 DN150×DN125
    NLB125/500-110/4 380V 278 76 110 CL2 1485 DN150×DN125
    NLB150/200-11/4 380V 362 12.4 11 CL2 1465 DN200×DN150
    NLB150/200-15/4 380V 362 12.4 15 CL2 1465 DN200×DN150
    NLB150/200-18.5/4 380V 362 12.4 18.5 CL2 1470 DN200×DN150
    NLB150/260-18.5/4 380V 285 21.8 18.5 CL2 1470 DN200×DN150
    NLB150/260-22/4 380V 285 21.8 22 CL2 1470 DN200×DN150
    NLB150/260-30/4 380V 285 21.8 30 CL2 1475 DN200×DN150
    NLB150/260-37/4 380V 285 21.8 37 CL2 1480 DN200×DN150
    NLB150/320-30/4 380V 350 33.8 30 CL2 1475 DN200×DN150
    NLB150/320-37/4 380V 350 34 37 CL2 1480 DN200×DN150
    NLB150/320-45/4 380V 350 34 45 CL2 1480 DN200×DN150
    NLB150/320-55/4 380V 350 34 55 CL2 1480 DN200×DN150
    NLB150/320-75/4 380V 350 34 75 CL2 1485 DN200×DN150
    NLB150/400-45/4 380V 415 52 45 CL2 1480 DN200×DN150
    NLB150/400-55/4 380V 415 52 55 CL2 1480 DN200×DN150
    NLB150/400-75/4 380V 415 52 75 CL2 1485 DN200×DN150
    NLB150/400-90/4 380V 415 52 90 CL2 1485 DN200×DN150
    NLB150/400-110/4 380V 415 52 110 CL2 1485 DN200×DN150
    NLB150/400-132/4 380V 415 52 132 CL2 1485 DN200×DN150
    NLB150/500-75/4 380V 450 80 75 CL2 1485 DN200×DN150
    NLB150/500-90/4 380V 450 80 90 CL2 1485 DN200×DN150
    NLB150/500-110/4 380V 450 80 110 CL2 1485 DN200×DN150
    NLB150/500-132/4 380V 450 80 132 CL2 1485 DN200×DN150
    NLB150/500-160/4 380V 450 80 160 CL2 1485 DN200×DN150
    NLB200/260-18.5/4 380V 415 15.8 18.5 CL2 1470 DN250×DN200
    NLB200/260-22/4 380V 415 15.8 22 CL2 1470 DN250×DN200
    NLB200/260-30/4 380V 415 15.8 30 CL2 1475 DN250×DN200
    NLB200/320-22/4 380V 540 31 22 CL2 1470 DN250×DN200
    NLB200/320-30/4 380V 540 31 30 CL2 1475 DN250×DN200
    NLB200/320-37/4 380V 540 31 37 CL2 1480 DN250×DN200
    NLB200/320-45/4 380V 540 31 45 CL2 1480 DN250×DN200
    NLB200/320-55/4 380V 540 31 55 CL2 1480 DN250×DN200
    NLB200/320-75/4 380V 540 31 75 CL2 1485 DN250×DN200
    NLB200/400-75/4 380V 640 54 75 CL2 1485 DN250×DN200
    NLB200/400-90/4 380V 640 54 90 CL2 1485 DN250×DN200
    NLB200/400-110/4 380V 640 54 110 CL2 1485 DN250×DN200
    NLB200/400-132/4 380V 640 54 132 CL2 1485 DN250×DN200
    NLB200/500-110/4 380V 550 87 110 CL2 1485 DN250×DN200
    NLB200/500-132/4 380V 550 87 132 CL2 1485 DN250×DN200
    NLB200/500-160/4 380V 550 87 160 CL2 1485 DN250×DN200
    NLB200/500-200/4 380V 550 87 200 CL2 1485 DN250×DN200
    NLB200/500-250/4 380V 550 87 250 CL2 1490 DN250×DN200
    留言咨询

    提交
