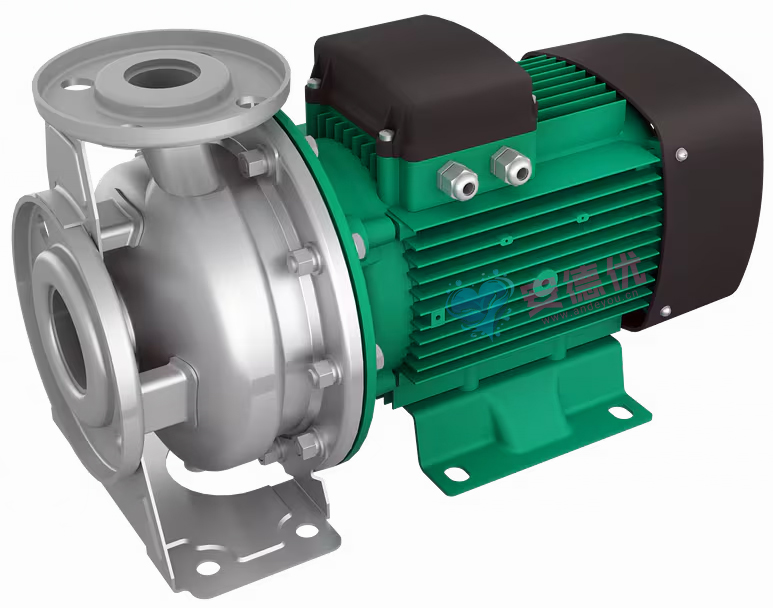

  • 产品图片

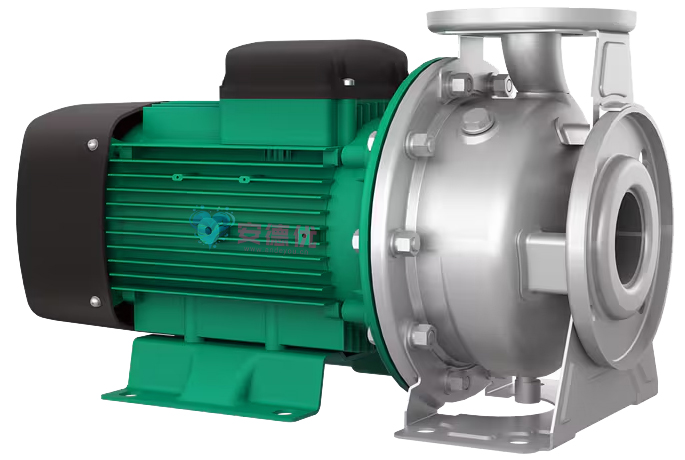

  • 产品图片

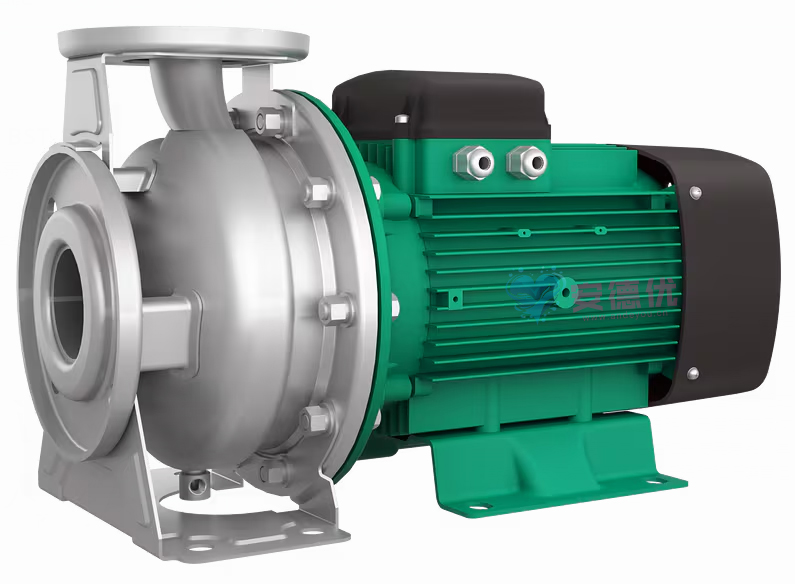

  • 产品图片

威乐Atmos BST不锈圆卧式管道泵

Atmos BST 32/125-1.1/2 G-V19、Atmos BST 32/125-1.1/2 G-V19-e2-Q7Q7、Atmos BST 32/160-1.5/2 G-V19、Atmos BST 32/160-1.5/2 G-V19-e2-Q7Q7、Atmos BST 32/160-2.2/2 G-V19、Atmos BST 32/160-2.2/2 G-V19-e2-Q7Q7、Atmos BST 32/200-3/2 G-V20、Atmos BST 32/200-3/2 G-V20-e2-Q7Q7、Atmos BST 32/200-4/2 G-V20、Atmos BST 32/200-4/2 G-V20-e2-Q7Q7、Atmos BST 32/200-5.5/2 G-V20、Atmos BST 32/200-5.5/2 G-V20-e2-Q7Q7、Atmos BST 32/200-7.5/2 G-V20、Atmos BST 32/200-7.5/2 G-V20-e2-Q7Q7

威乐Atmos BST不锈圆卧式管道泵，专为苛刻工业环境设计。采用高品质不锈钢材质，具备卓越的耐腐蚀性与长久使用寿命，确保稳定可靠。其高效节能设计与低噪音运行特性，完美适用于暖通空调(HVAC)、冷水循环、供热系统及工业流程冷却等多种场景。威乐品牌保障，BST系列管道泵以静音、耐用、低维护成本为核心优势，是您构建高效流体输送系统的理想解决方案。立即了解更多，为您的项目选择专业动力！
在线留言 电话咨询
功能特点
规格参数
外形尺寸
视频介绍

功能特点

通用的单级离心泵，应用范围广泛，包括加热、冷却和工业循环应用。

由于具有多种水力部件和电机，单级离心泵Wilo-Atmos BST适用于空气调节和制冷技术、供水、升压、水处理等广泛的应用。该泵可在清洗系统、工业冷却系统等中用于输送透明、无磨损的液体，也可用于农业喷洒。不锈钢制水力部件提供高耐腐蚀性和长使用寿命。单体结构与水泵支脚相结合，不仅能够快速安装，还确保了低振动和低噪音运行。现代的水泵水力部件结合标配IE3电机，节能出色。

特点/产品优势

  • 采用最先进的水泵水力部件和GB3电机，节能出色
  • 由于具有不同的叶轮材料、多种电机选项和各种机械密封，可广泛应用于各类应用
  • 采用单体结构和水泵支脚，易于安装
  • 不锈钢制水力部件，耐腐蚀性高、使用寿命长

产品特性

  1. 钢制风扇罩
  2. IEC电机
  3. 接线盒由塑料/钢制成
  4. 符合EN 1092标准的法兰PN 10
  5. 壳体和叶轮由冲压不锈钢制成
  6. 符合EN 733标准的连接

结构

带法兰连接的组块结构干转子泵

应用

适用于泵送热水、冷水和冷却水设备中不带磨损性物质的热水（符合 VDI 2035 标准）、水-乙二醇混合物、冷却水和冷水。

型号代码

示例

Atmos BST 32/160-1,5/2 G-V19

Atmos

威乐产品系列

BST

卧式直连端吸泵

32

管道接口的公称直径 DN

160

标称叶轮直径

1,5

电机额定功率 P2，单位 kW

2

极数

G

第二代

-V19

3~220 V/380 V, 50 Hz

-V20

3~380 V/660V, 50 Hz

-V29

1~220 V, 50 Hz

技术数据

  • 允许温度范围 -20 °C 至 +105 °C
  • 电源连接 1~220V, 3~380 V，50 Hz（可应要求提供其他选择）
  • 防护等级 IP55
  • 公称直径 DN 32 至 DN 80
  • 最大工作压力 10 bar

材料

  • 水泵壳体：1.4301, 1.4404
  • 叶轮：1.4301, 1.4404
  • 轴：1.4301, 1.4404
  • 机械密封：AQ7EGG, Q7Q7EGG；可根据客户需求提供其他机械密封

类型

单元组合结构形式的单级低压离心泵，设有轴向吸水口和径向布置的压力端口，带

  • 机械密封
  • 法兰连接，带有测压连接 R 1/8
  • 水泵壳体，带支脚
  • IEC 标准电机

出厂状态

  • 水泵
  • 安装及操作说明

规格参数

型号 电压
(V)		 额定流量
(m³/h)		 额定扬程
(m)		 功率
(kW)		 电机能效 额定转速(rpm) 口径
Atmos BST 32/125-1.1/2 G-V19 380V     1.1 GB3 2900 DN50×DN32
Atmos BST 32/125-1.1/2 G-V19-e2-Q7Q7 380V     1.1 GB3 2900 DN50×DN32
Atmos BST 32/160-1.5/2 G-V19 380V     1.5 GB3 2900 DN50×DN32
Atmos BST 32/160-1.5/2 G-V19-e2-Q7Q7 380V     1.5 GB3 2900 DN50×DN32
Atmos BST 32/160-2.2/2 G-V19 380V     2.2 GB3 2900 DN50×DN32
Atmos BST 32/160-2.2/2 G-V19-e2-Q7Q7 380V     2.2 GB3 2900 DN50×DN32
Atmos BST 32/200-3/2 G-V20 380V     3 GB3 2900 DN50×DN32
Atmos BST 32/200-3/2 G-V20-e2-Q7Q7 380V     3 GB3 2900 DN50×DN32
Atmos BST 32/200-4/2 G-V20 380V     4 GB3 2900 DN50×DN32
Atmos BST 32/200-4/2 G-V20-e2-Q7Q7 380V     4 GB3 2900 DN50×DN32
Atmos BST 32/200-5.5/2 G-V20 380V     5.5 GB3 2900 DN50×DN32
Atmos BST 32/200-5.5/2 G-V20-e2-Q7Q7 380V     5.5 GB3 2900 DN50×DN32
Atmos BST 32/200-7.5/2 G-V20 380V     7.5 GB3 2900 DN50×DN32
Atmos BST 32/200-7.5/2 G-V20-e2-Q7Q7 380V     7.5 GB3 2900 DN50×DN32
Atmos BST 40/125-1.5/2 G-V19 380V     1.5 GB3 2900 DN65×DN40
Atmos BST 40/125-1.5/2 G-V19-e2-Q7Q7 380V     1.5 GB3 2900 DN65×DN40
Atmos BST 40/125-2.2/2 G-V19 380V     2.2 GB3 2900 DN65×DN40
Atmos BST 40/125-2.2/2 G-V19-e2-Q7Q7 380V     2.2 GB3 2900 DN65×DN40
Atmos BST 40/125-3/2 G-V20 380V     3 GB3 2900 DN65×DN40
Atmos BST 40/125-3/2 G-V20-e2-Q7Q7 380V     3 GB3 2900 DN65×DN40
Atmos BST 40/160-3/2 G-V20 380V     3 GB3 2900 DN65×DN40
Atmos BST 40/160-3/2 G-V20-e2-Q7Q7 380V     3 GB3 2900 DN65×DN40
Atmos BST 40/160-4/2 G-V20 380V     4 GB3 2900 DN65×DN40
Atmos BST 40/160-4/2 G-V20-e2-Q7Q7 380V     4 GB3 2900 DN65×DN40
Atmos BST 40/200-5.5/2 G-V20 380V     5.5 5.5 2900 DN65×DN40
Atmos BST 40/200-5.5/2 G-V20-e2-Q7Q7 380V     5.5 GB3 2900 DN65×DN40
Atmos BST 40/200-7.5/2 G-V20 380V     7.5 GB3 2900 DN65×DN40
Atmos BST 40/200-7.5/2 G-V20-e2-Q7Q7 380V     7.5 GB3 2900 DN65×DN40
Atmos BST 40/200-9.2/2 G-V20 380V     9.2 GB3 2900 DN65×DN40
Atmos BST 40/200-9.2/2 G-V20-e2-Q7Q7 380V     9.2 GB3 2900 DN65×DN40
Atmos BST 40/200-11/2 G-V20 380V     11 GB3 2900 DN65×DN40
Atmos BST 40/200-11/2 G-V20-e2-Q7Q7 380V     11 GB3 2900 DN65×DN40
Atmos BST 50/125-2.2/2 G-V19 380V     2.2 GB3 2900 DN65×DN50
Atmos BST 50/125-2.2/2 G-V19-e2-Q7Q7 380V     2.2 GB3 2900 DN65×DN50
Atmos BST 50/125-3/2 G-V20 380V     3 GB3 2900 DN65×DN50
Atmos BST 50/125-3/2 G-V20-e2-Q7Q7 380V     3 GB3 2900 DN65×DN50
Atmos BST 50/125-4/2 G-V20 380V     4 GB3 2900 DN65×DN50
Atmos BST 50/125-4/2 G-V20-e2-Q7Q7 380V     4 GB3 2900 DN65×DN50
Atmos BST 50/160-5.5/2 G-V20 380V     5.5 GB3 2900 DN65×DN50
Atmos BST 50/160-5.5/2 G-V20-e2-Q7Q7 380V     5.5 GB3 2900 DN65×DN50
Atmos BST 50/160-7.5/2 G-V20 380V     7.5 GB3 2900 DN65×DN50
Atmos BST 50/160-7.5/2 G-V20-e2-Q7Q7 380V     7.5 GB3 2900 DN65×DN50
Atmos BST 50/200-9.2/2 G-V20 380V     9.2 GB3 2900 DN65×DN50
Atmos BST 50/200-9.2/2 G-V20-e2-Q7Q7 380V     9.2 GB3 2900 DN65×DN50
Atmos BST 50/200-11/2 G-V20 380V     11 GB3 2900 DN65×DN50
Atmos BST 50/200-11/2 G-V20-e2-Q7Q7 380V     11 GB3 2900 DN65×DN50
Atmos BST 50/200-15/2 G-V20 380V     15 GB3 2900 DN65×DN50
Atmos BST 50/200-15/2 G-V20-e2-Q7Q7 380V     15 GB3 2900 DN65×DN50
Atmos BST 50/200-18.5/2 G-V20 380V     18.5 GB3 2900 DN65×DN50
Atmos BST 50/200-18.5/2 G-V20-e2-Q7Q7 380V     18.5 GB3 2900 DN65×DN50
Atmos BST 65/125-4/2 G-V20 380V     4 GB3 2900 DN80×DN65
Atmos BST 65/125-4/2 G-V20-e2-Q7Q7 380V     4 GB3 2900 DN80×DN65
Atmos BST 65/125-5.5/2 G-V20 380V     5.5 GB3 2900 DN80×DN65
Atmos BST 65/125-5.5/2 G-V20-e2-Q7Q7 380V     5.5 GB3 2900 DN80×DN65
Atmos BST 65/125-7.5/2 G-V20 380V     7.5 GB3 2900 DN80×DN65
Atmos BST 65/125-7.5/2 G-V20-e2-Q7Q7 380V     7.5 GB3 2900 DN80×DN65
Atmos BST 65/125-9.2/2 G-V20 380V     9.2 GB3 2900 DN80×DN65
Atmos BST 65/125-9.2/2 G-V20-e2-Q7Q7 380V     9.2 GB3 2900 DN80×DN65
Atmos BST 65/160-11/2 G-V20 380V     11 GB3 2900 DN80×DN65
Atmos BST 65/160-11/2 G-V20-e2-Q7Q7 380V     11 GB3 2900 DN80×DN65
Atmos BST 65/160-15/2 G-V20 380V     15 GB3 2900 DN80×DN65
Atmos BST 65/160-15/2 G-V20-e2-Q7Q7 380V     15 GB3 2900 DN80×DN65
Atmos BST 65/200-18.5/2 G-V20 380V     18.5 GB3 2900 DN80×DN65
Atmos BST 65/200-18.5/2 G-V20-e2-Q7Q7 380V     18.5 GB3 2900 DN80×DN65
Atmos BST 65/200-22/2 G-V20 380V     22 GB3 2900 DN80×DN65
Atmos BST 65/200-22/2 G-V20-e2-Q7Q7 380V     22 GB3 2900 DN80×DN65
Atmos BST 65/200-30/2 G-V20 380V     30 GB3 2900 DN80×DN65
Atmos BST 65/200-30/2 G-V20-e2-Q7Q7 380V     30 GB3 2900 DN80×DN65
Atmos BST 80/160-11/2 G-V20 380V     11 GB3 2900 DN100×DN80
Atmos BST 80/160-11/2 G-V20-e2-Q7Q7 380V     11 GB3 2900 DN100×DN80
Atmos BST 80/160-15/2 G-V20 380V     15 GB3 2900 DN100×DN80
Atmos BST 80/160-15/2 G-V20-e2-Q7Q7 380V     15 GB3 2900 DN100×DN80
Atmos BST 80/160-18.5/2 G-V20 380V     18.5 GB3 2900 DN100×DN80
Atmos BST 80/160-18.5/2 G-V20-e2-Q7Q7 380V     18.5 GB3 2900 DN100×DN80
Atmos BST 80/200-22/2 G-V20 380V     22 GB3 2900 DN100×DN80
Atmos BST 80/200-22/2 G-V20-e2-Q7Q7 380V     22 GB3 2900 DN100×DN80
Atmos BST 80/200-30/2 G-V20 380V     30 GB3 2900 DN100×DN80
Atmos BST 80/200-30/2 G-V20-e2-Q7Q7 380V     30 GB3 2900 DN100×DN80
Atmos BST 80/200-37/2 G-V20 380V     37 GB3 2900 DN100×DN80
Atmos BST 80/200-37/2 G-V20-e2-Q7Q7 380V     37 GB3 2900 DN100×DN80
