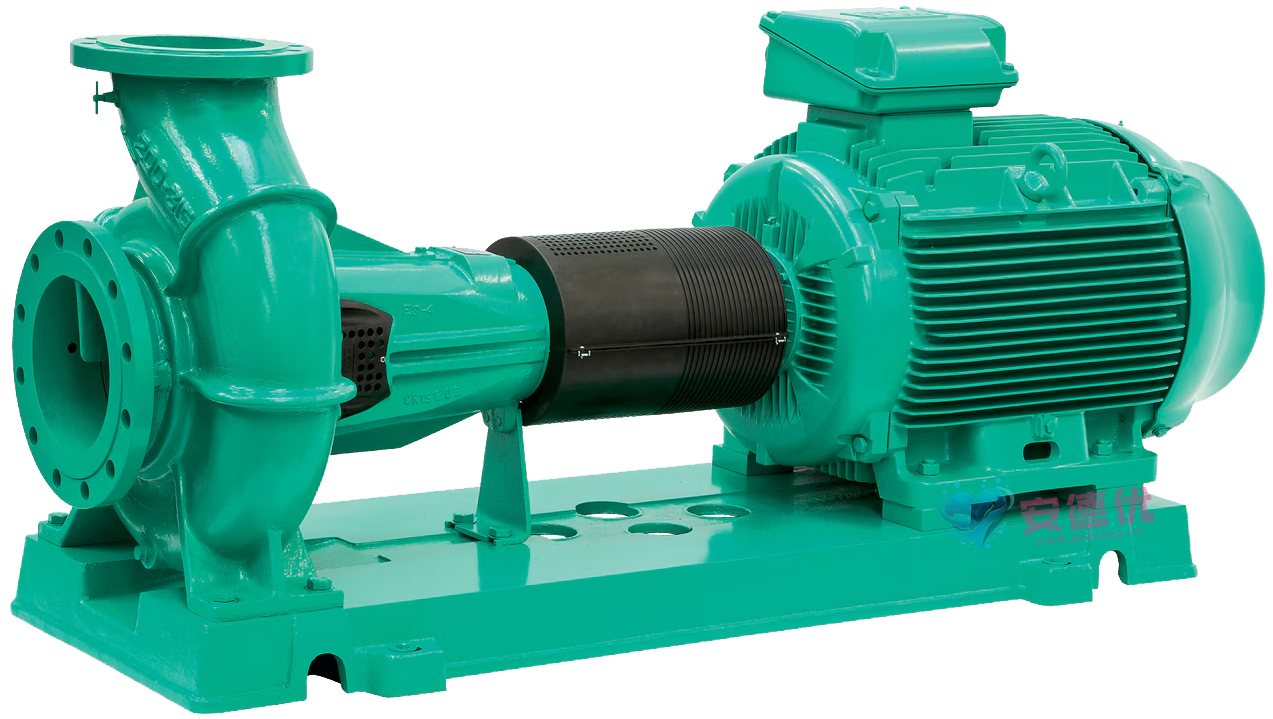

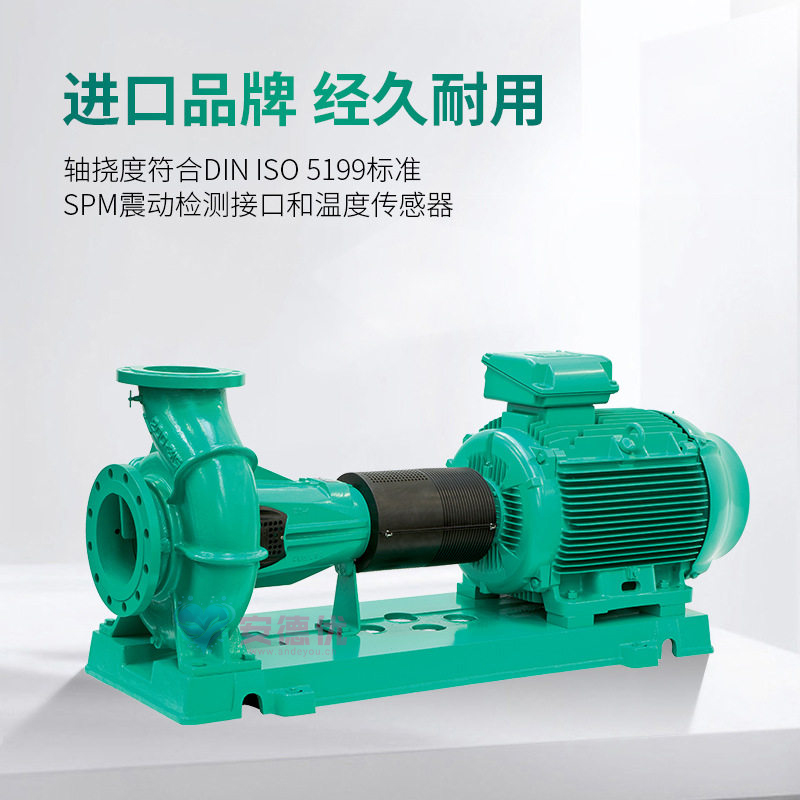

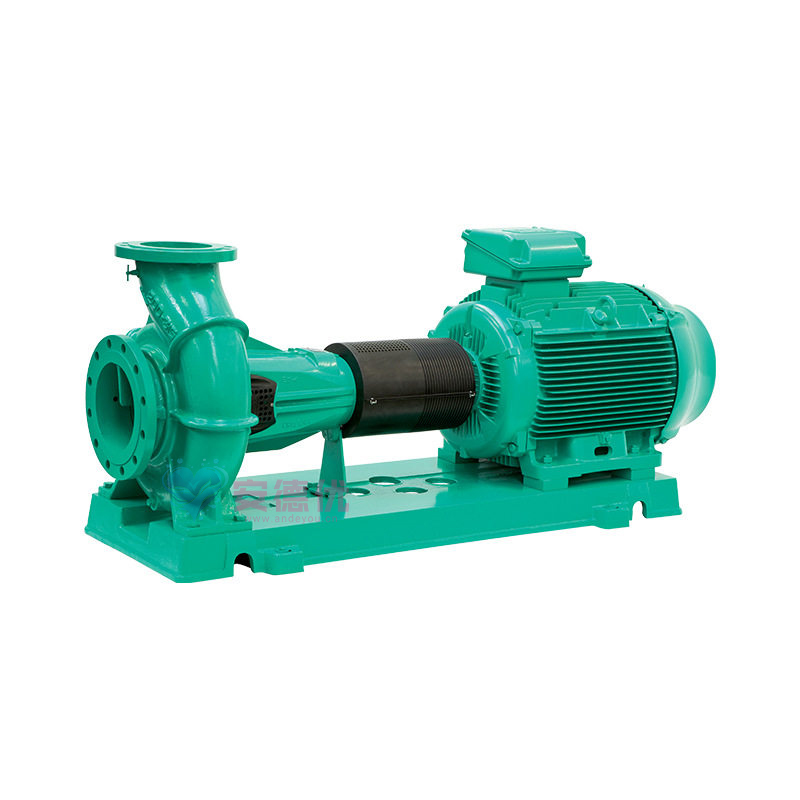

威乐CronoNorm-NLG分体式卧式端吸管道离心泵

CronoNorm-NLG 150/520-110/4、CronoNorm-NLG 150/520-132/4、CronoNorm-NLG 150/520-160/4、CronoNorm-NLG 150/520-200/4、CronoNorm-NLG 200/315-75/4、CronoNorm-NLG 200/390-75/4、CronoNorm-NLG 200/390-90/4、CronoNorm-NLG 200/450-90/4、CronoNorm-NLG 200/450-110/4、CronoNorm-NLG 200/450-132/4、CronoNorm-NLG 200/450-160/4、CronoNorm-NLG 250/315-75/4、CronoNorm-NLG 250/360-75/4、CronoNorm-NLG 250/360-90/4、CronoNorm-NLG 250/360-110/4、CronoNorm-NLG 250/400-75/4、CronoNorm-NLG 250/400-90/4

威乐CronoNorm-NLG分体式卧式管道离心泵，专为 demanding 工业与商业应用设计。其创新的分体式结构，使泵体与电机可分离，极大简化了维护与检修流程，显著降低停机时间与运营成本。该泵型秉承威乐卓越品质，具有高效节能、低噪音运行及长久使用寿命等核心优势，完美适用于暖通空调（HVAC）、供热系统、工业冷水机组及多种循环管路场合。选择威乐CronoNorm-NLG，即为您的系统选择了一份可靠、便捷与高效的动力保障。
Product Consultation 电话咨询
功能特点
规格参数
外形尺寸
视频介绍

功能特点

特点/产品优势

  • IE3/IE4电机技术确保了节能运行
  • 效率经过优化，降低了生命周期成本
  • 双向的、强制冲洗的机械密封
  • 可更换的泵体密封环

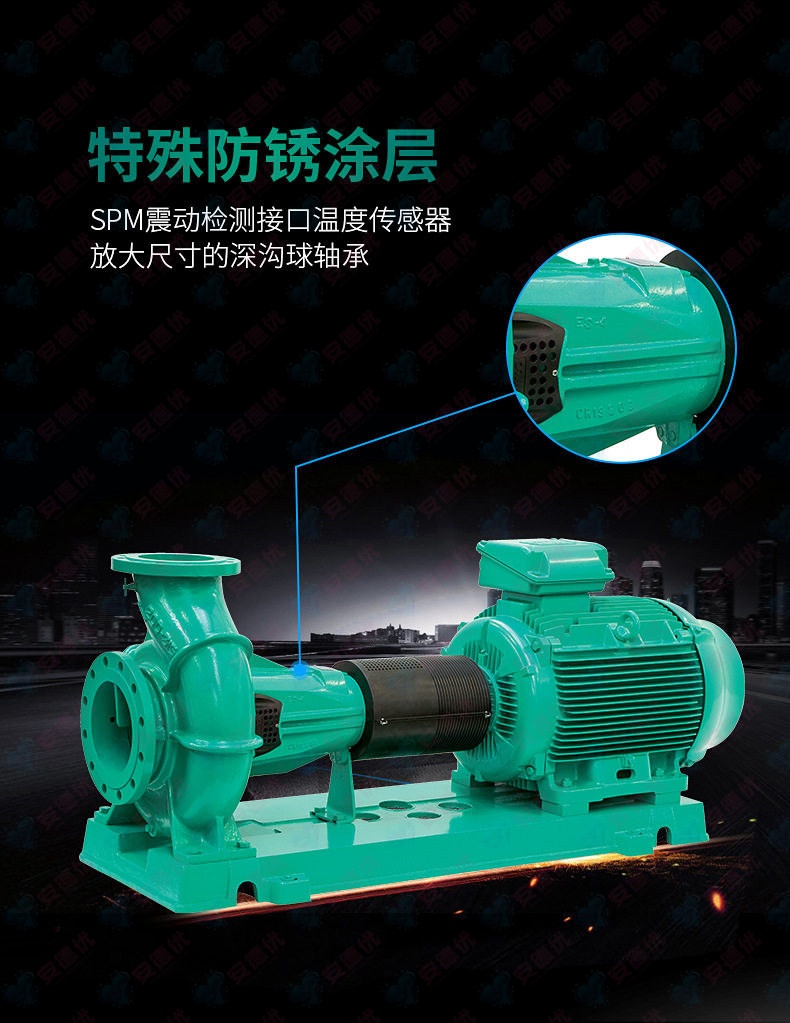

  • 永久润滑，尺寸宽大的滚珠轴承
  • NPSH值低，气蚀特性佳

环保属性

  • 水力部件经过改良，并采用了IE3/IE4电机，提高了总效率，可节能

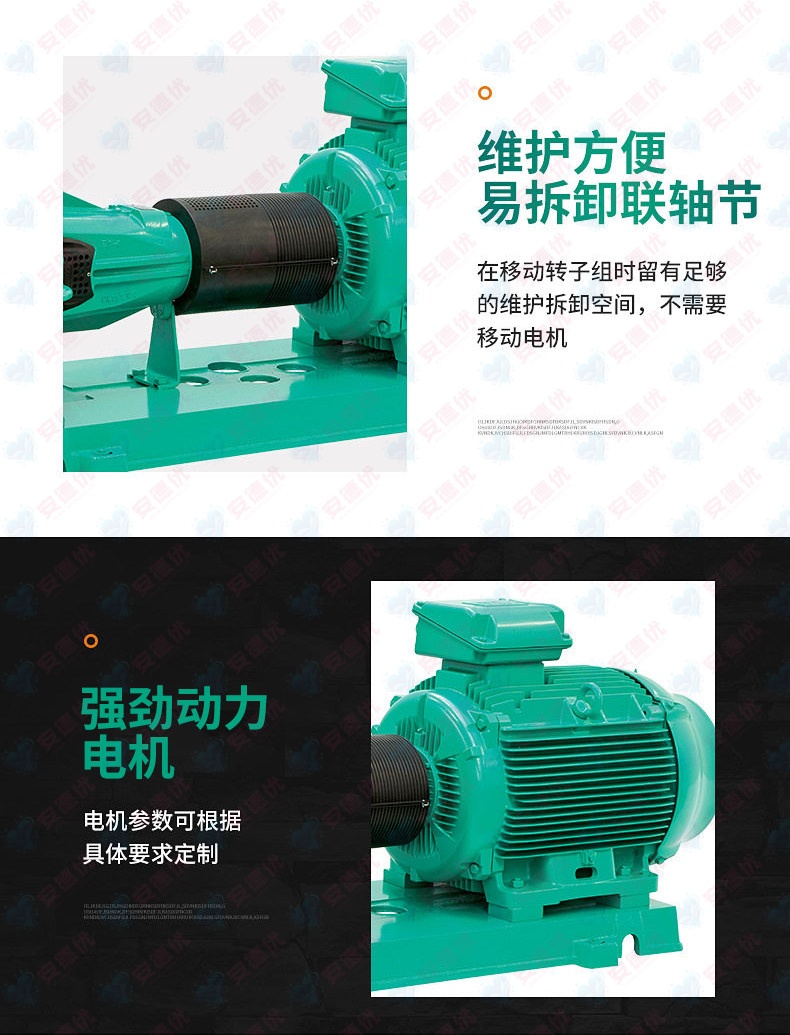

  • 易于更换的标准化部件可延长产品使用寿命（如易拆卸短节、青铜泵体密封环）

结构

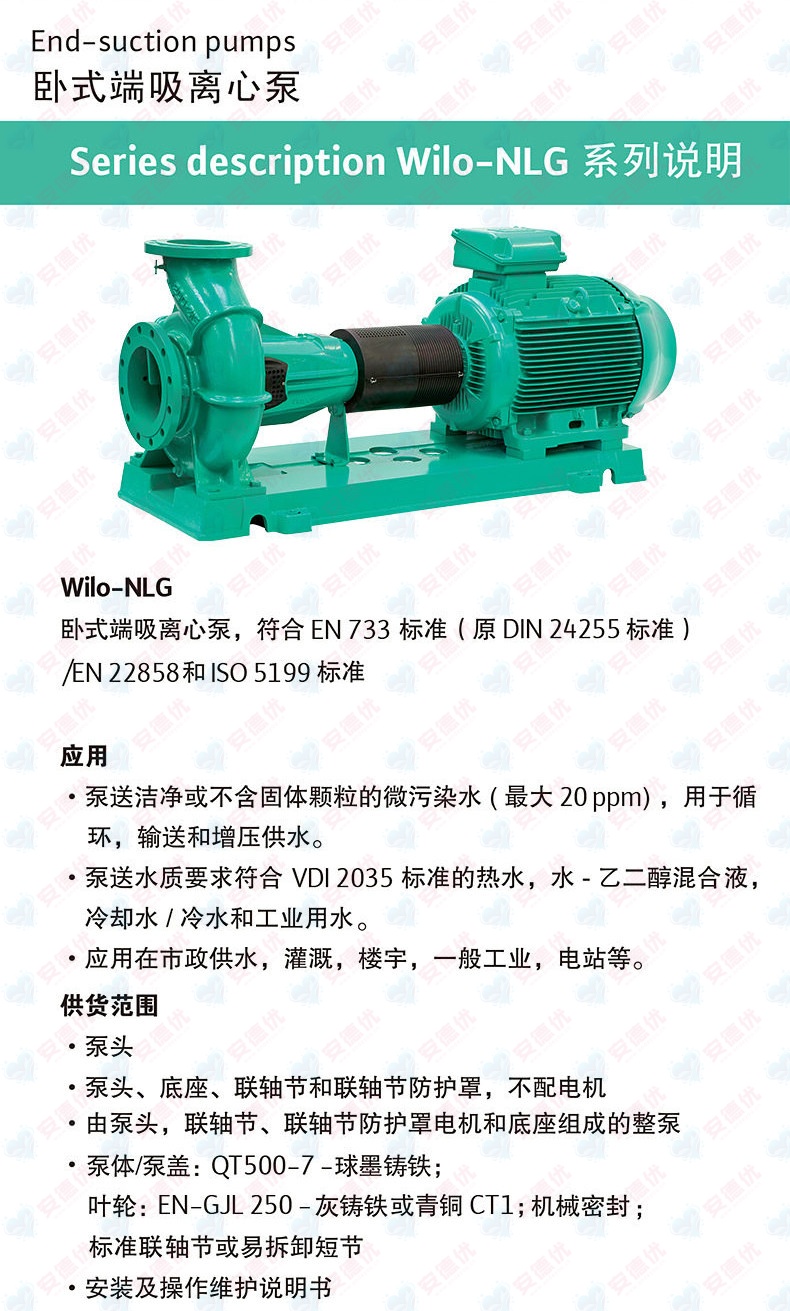

单级低压离心泵，带有轴向抽吸，安装于底座上。

应用

  • 泵送热水、冷水和冷却系统中不带研磨材料的热水（符合 VDI 2035 标准）、冷水以及水/乙二醇混合物。
  • 应用在灌溉、楼宇技术、一般工业、电站等领域

设备/功能

单级低压离心泵，采用单元组合结构形式，带联轴器、联轴器防护罩、电机和底座

  • 机械轴封或填料函

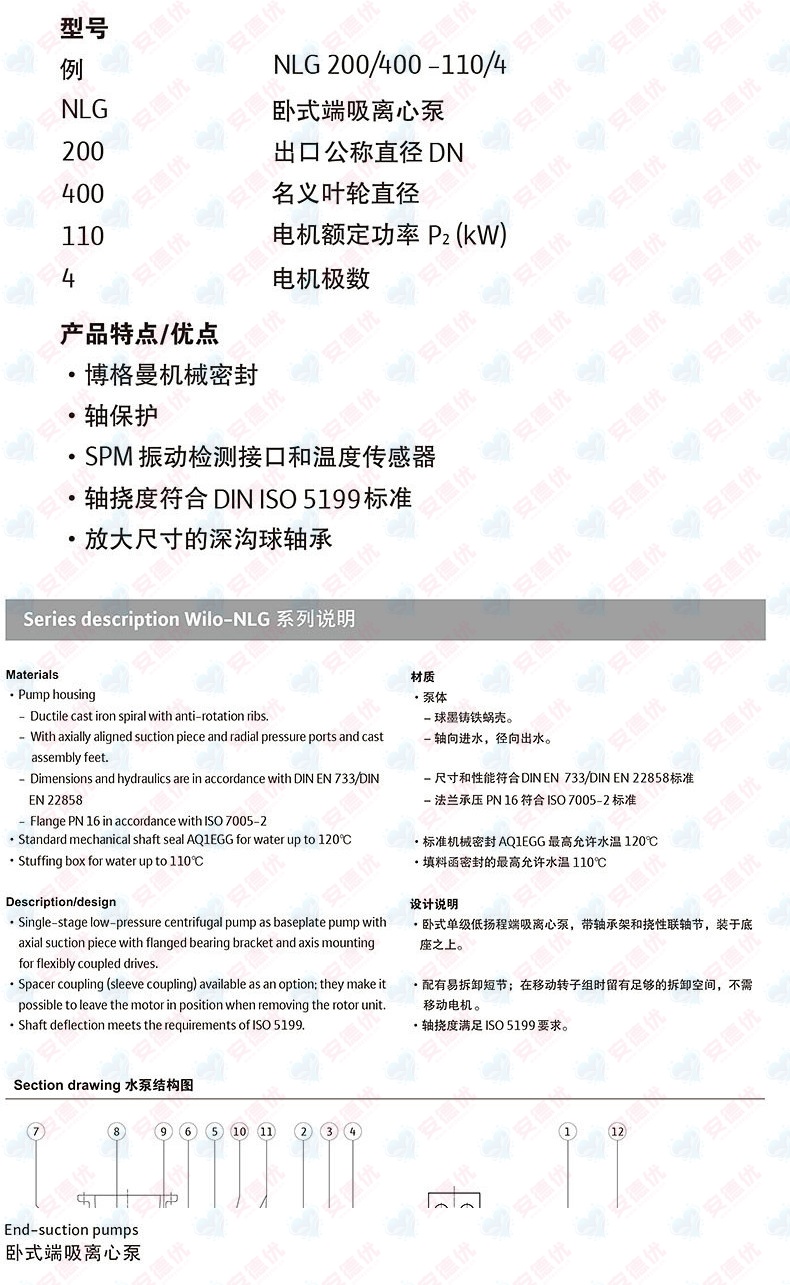

型号代码

示例

NLG 200/315-75/4

NLG

系列名称：标准泵

200

压力喷嘴公称直径 DN

315

叶轮公称直径 [mm]

75

额定电机功率 P2 [kW]

4

极数

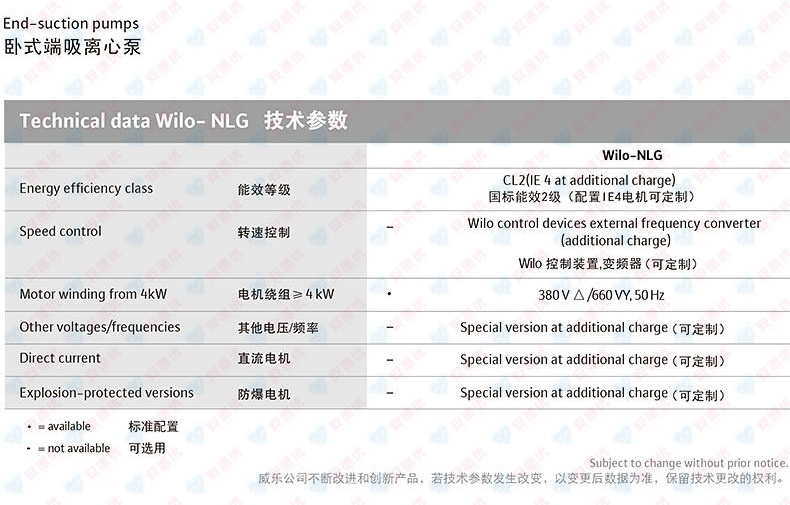

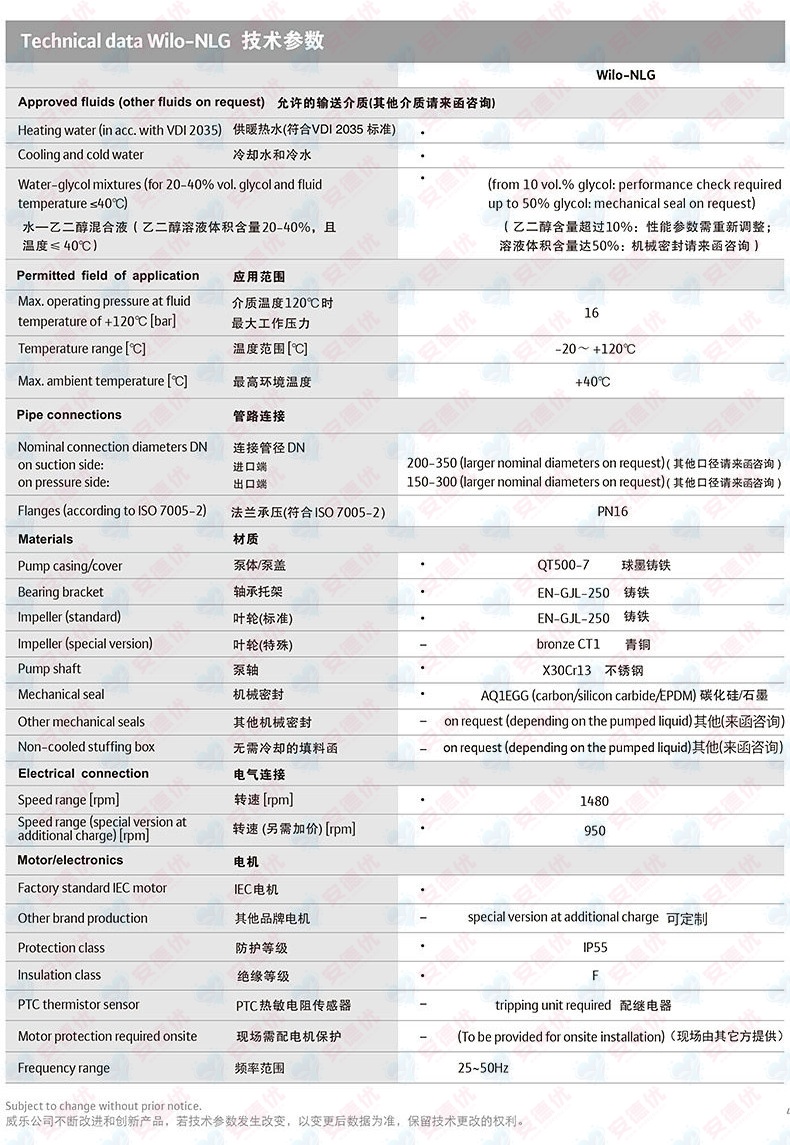

技术数据

  • 许可温度范围：-20 °C 至 +120 °C
  • 电源连接 3~400 V，50 Hz
  • 防护等级：IP55
  • 公称直径 DN 150 至 DN 300
  • 最大工作压力 16 bar

材料

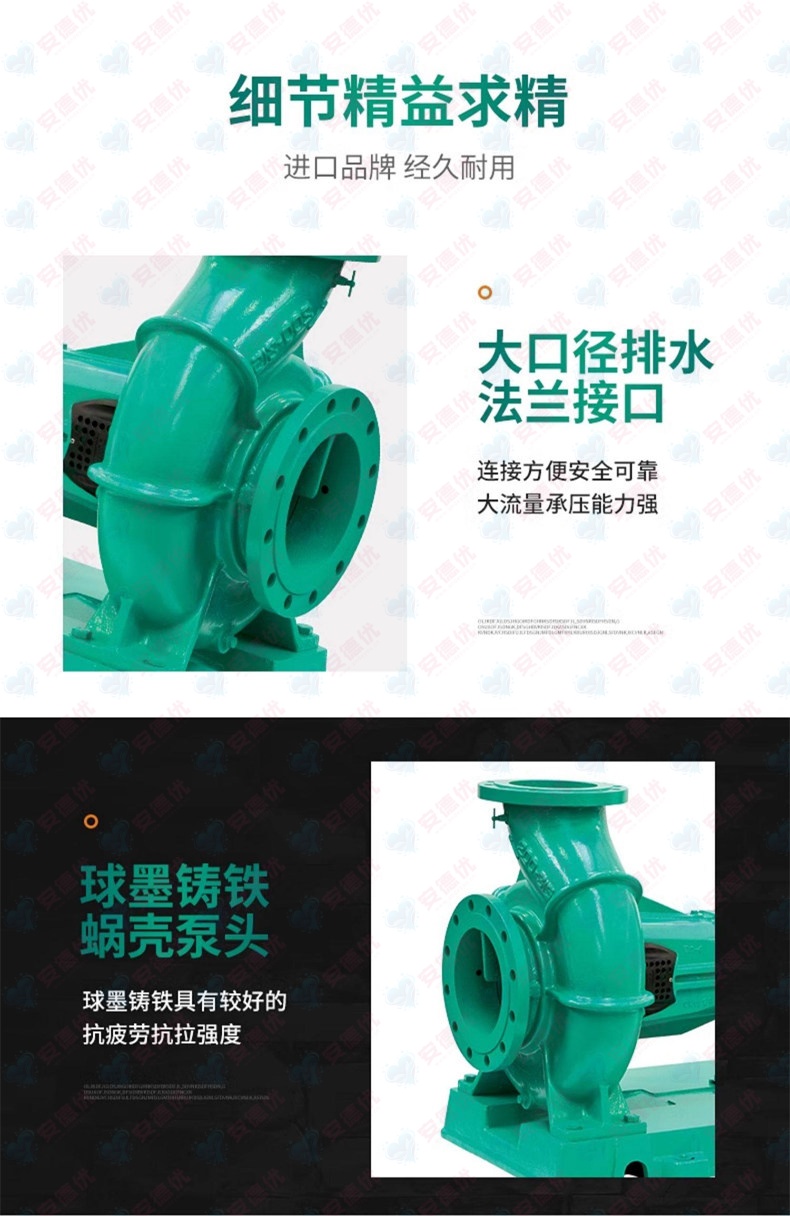

  • 水泵壳体和压力盖：EN-GJS-500-7
  • 轴承托架：EN-GJL-250
  • 叶轮：EN-GJL-250（特殊型号：G-CuSn10）
  • 轴：1.4028
  • 泵壳密封环：G-CuSn10
  • 机械密封：AQ1EGG；（可应要求提供其他机械密封）

类型

  • 单级卧式泵壳水泵，带有轴承托架和可更换的泵壳密封环，采用工艺结构
  • 采用机械轴封（符合 EN 12756 标准）进行轴封，或采用包装填料函进行轴封
  • 螺旋壳体，带有铸造泵座泵轴的轴承采用经过润滑的深沟球轴承
  • 轴联轴器，带有中间套筒

出厂状态

  • 水泵
  • 安装及操作说明
  • 带自由轴端的水泵或者
  • 带联轴器和联轴器护罩的底座式泵或者
  • 配电动机的底座式完整安装水泵

选项

  • 可应要求提供其他材料和型号
  • 可应要求提供其他电压和频率。

规格参数

型号 电压
(V)		 额定流量
(m³/h)		 额定扬程
(m)		 功率
(kW)		 电机能效 额定转速(rpm) 口径
CronoNorm-NLG 150/520-110/4 380V 540 90 110 IE4 1492 DN200×DN150
CronoNorm-NLG 150/520-132/4 380V 540 90 132 IE4 1490 DN200×DN150
CronoNorm-NLG 150/520-160/4 380V 540 90 160 IE4 1490 DN200×DN150
CronoNorm-NLG 150/520-200/4 380V 540 90 200 IE4 1490 DN200×DN150
CronoNorm-NLG 200/315-75/4 380V 540 35 75 IE4 1490 DN250×DN200
CronoNorm-NLG 200/390-75/4 380V 560 44.5 75 IE4 1490 DN250×DN200
CronoNorm-NLG 200/390-90/4 380V 560 44.5 90 IE4 1485 DN250×DN200
CronoNorm-NLG 200/450-90/4 380V 690 63 90 IE4 1485 DN250×DN200
CronoNorm-NLG 200/450-110/4 380V 690 63 110 IE4 1492 DN250×DN200
CronoNorm-NLG 200/450-132/4 380V 690 63 132 IE4 1490 DN250×DN200
CronoNorm-NLG 200/450-160/4 380V 690 63 160 IE4 1490 DN250×DN200
CronoNorm-NLG 250/315-75/4 380V 890 21 75 IE4 1490 DN300×DN250
CronoNorm-NLG 250/360-75/4 380V 750 37 75 IE4 1490 DN300×DN250
CronoNorm-NLG 250/360-90/4 380V 750 37 90 IE4 1485 DN300×DN250
CronoNorm-NLG 250/360-110/4 380V 750 37 110 IE4 1492 DN300×DN250
CronoNorm-NLG 250/400-75/4 380V 950 54 75 IE4 1490 DN300×DN250
CronoNorm-NLG 250/400-90/4 380V 950 54 90 IE4 1485 DN300×DN250
CronoNorm-NLG 250/400-110/4 380V 950 54 110 IE4 1492 DN300×DN250
CronoNorm-NLG 250/400-132/4 380V 950 54 132 IE4 1490 DN300×DN250
CronoNorm-NLG 250/400-160/4 380V 950 54 160 IE4 1490 DN300×DN250
CronoNorm-NLG 250/400-200/4 380V 950 54 200 IE4 1490 DN300×DN250
CronoNorm-NLG 300/315-75/4 380V 1090 16 75 IE4 1490 DN300×DN300
CronoNorm-NLG 300/400-110/4 380V 1520 36.5 110 IE4 1492 DN350×DN300
CronoNorm-NLG 300/400-132/4 380V 1520 36.5 132 IE4 1490 DN350×DN300
CronoNorm-NLG 300/400-160/4 380V 1520 36.5 160 IE4 1490 DN350×DN300
CronoNorm-NLG 300/400-200/4 380V 1520 36.5 200 IE4 1490 DN350×DN300
CronoNorm-NLG 300/550-200/4 380V 1440 87 200 IE4 1490 DN350×DN300
