威乐Rexa BLOC污水管道泵

Rexa BLOC-C05.32-98DAH90S2、Rexa BLOC-C05.32-112DAH90S2、Rexa BLOC-C05.32-123DAH90L2、Rexa BLOC-C05.32-133DAH100L2、Rexa BLOC-C05.32-140DAH100L2、Rexa BLOC-C06.34-105DAH90L2、Rexa BLOC-C06.34-115DAH90L2、Rexa BLOC-C06.34-125DAH100L2、Rexa BLOC-C06.34-134DAH112M2、Rexa BLOC-C06.34-143DAH132S2、Rexa BLOC-C08.41-97DAH90S2、Rexa BLOC-C08.41-106DAH90L2、Rexa BLOC-C08.41-115DAH100L2、Rexa BLOC-C08.41-130DAH90S4、Rexa BLOC-C08.41-144DAH90S4、

威乐（Wilo）Rexa BLOC系列是一款高性能不锈钢污水管道泵，专为高效、可靠的污水排放而设计。它采用紧凑的管道式结构，安装便捷，节省空间，适用于商业建筑、市政排污及工业废水处理等多种场景。该系列泵具有耐腐蚀、低噪音、运行稳定等优点，是其强悍排污能力与长久使用寿命的理想选择。选择威乐 Rexa BLOC，为您的排水系统提供坚实保障。
在线留言 电话咨询
功能特点
规格参数
外形尺寸
视频介绍

功能特点

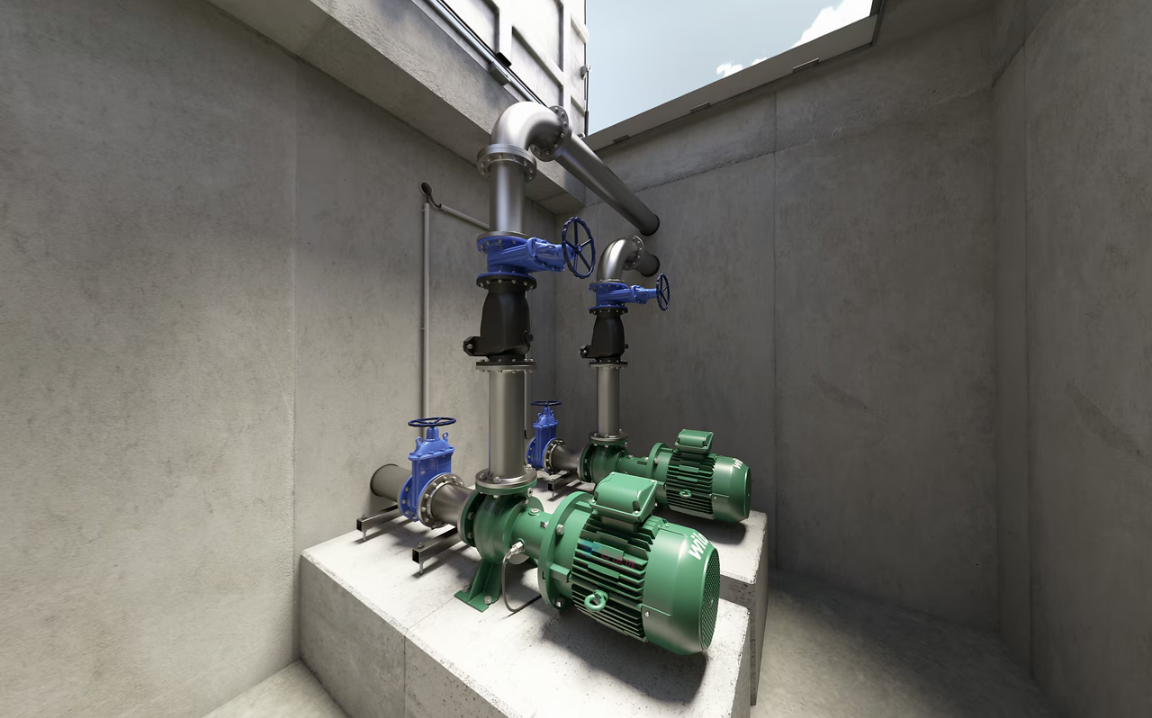

以经济的方式传送污水，采用干式地坑安装

无论是在中间泵站、收集泵站还是在水处理厂，配备堵塞率低的自由流或单流道叶轮的Wilo-Rexa BLOC系列污水泵可保证运行安全且防洪的污水输送，甚至在连续运行的情况下也是如此。凭借标配的IE3标准电机和较高的总效率，能源成本将保持在较低的水平。　由于采用“后拉式设计”，简化了维护和维修操作，降低了运营成本。

（*根据IEC 60034-30-1标准）

特点/产品优势

  • 由于封闭式轴承托架配备注油密封室、额外的泄漏腔和两个机械密封，因此运行可靠性高
  • 总效率高，因此能源成本低
  • 采用多种Ceram涂镀，即使泵送磨蚀性和腐蚀性介质仍能保持长使用寿命
  • 后拉式设计实现了便于维修和省时的构造，因此运营成本低
  • 水平或垂直安装，在当地空间条件下具有高度灵活性

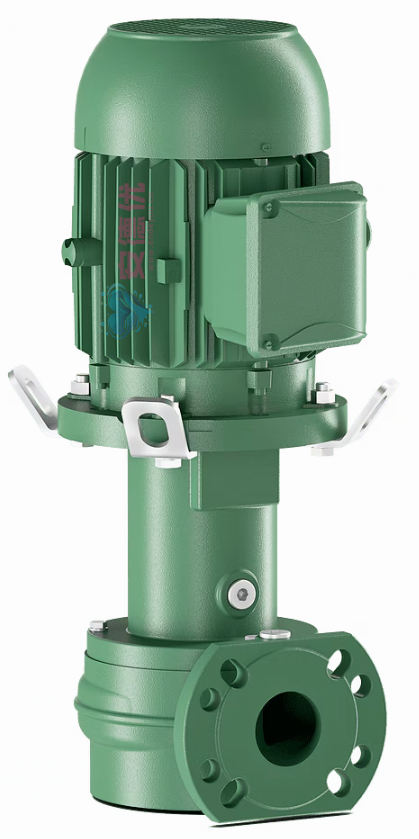

立式Wilo-Rexa BLOC的产品特性

  1. 符合DIN和ANSI规定的法兰连接
  2. 排水螺栓
  3. 高效且不易堵塞的单通道叶轮或涡流叶轮
  4. 可选Ceram涂镀
  5. 可选IE3标准电机和IE4电机（根据IEC 60034-30-1标准）
  6. 封闭式轴承托架设计
  7. 采用后拉式设计，易于维护

结构

采用组块结构的污水泵装配了标准电机，用于固定干式地坑安装，可实现连续运行。

设备/功能

  • 水力部件带密封室和泄漏腔
  • 密封件带两个机械密封
  • 电机能效等级为IE3的IEC标准电机

型号代码

示例：

Rexa BLOC-C06.34-143DAH132S2

Rexa

污水泵

BLOC

加装标准电机的整装机组

C

叶轮类型：

  • V = 涡流叶轮
  • C = 单流道叶轮
  • M =多通道叶轮

06

压力连接公称直径

34

功率指标

143

叶轮直径

D

法兰钻孔规格：

  • D = DIN
  • A = ANSI

A

标准材料规格

H

安装方式：

  • H = 卧式
  • V = 立式

132S

标准电机规格：

2

极数（水力部件标称转速）


示例：

Wilo-RexaBloc RE 08.52W-260DAH132M4

RexaBloc

污水泵作为整装机组加装标准电机

RE

产品系列

08

压力连接公称直径

52

功率指标

W

叶轮类型：

  • W = 涡流叶轮
  • D = 三通道叶轮

260

叶轮直径

D

法兰钻孔规格：

  • D = DIN
  • A = ANSI

A

标准材料规格

H

安装方式：

  • H = 卧式
  • V = 立式

132M

标准电机规格：

4

极数（水力部件标称转速）

技术数据

  • 电源连接：3~400 V，50 Hz
  • 运行模式：S1
  • 防护等级：IP55
  • 绝缘等级：F
  • 介质温度：3 … 70 °C
  • 环境温度：3 … 40 °C
  • 电机效率等级：IE3

材料

  • 液压泵外壳：EN-GJL 250
  • 叶轮：EN-GJL 250
  • 水力部件轴：不锈钢 1.4021
  • 轴承架：EN-GJL-250
  • 电机外壳：EN-GJL-250
  • 密封件
    • 静态：NBR
    • 水泵侧：SiC/SiC
    • 电机侧：SiC/SiC

类型

采用组块结构的污水泵装配了标准电机，用于固定干式地坑安装，可实现连续运行。

水力部件

水力部件带有轴向吸水口、径向压力套管和轴承托架，组成一个封闭式单元。接口是按照法兰连接制作的。

密封件

轴承托架带密封室和泄漏腔，用于容纳通过密封件进入的介质。介质侧和电机侧通过一个双向的机械密封进行密封。密封室内注有医用白油，泄漏腔为空，在电机方向封闭。

电机

采用B5结构的IEC标准电机用作效率等级为IE3的三相交流电机。

出厂状态

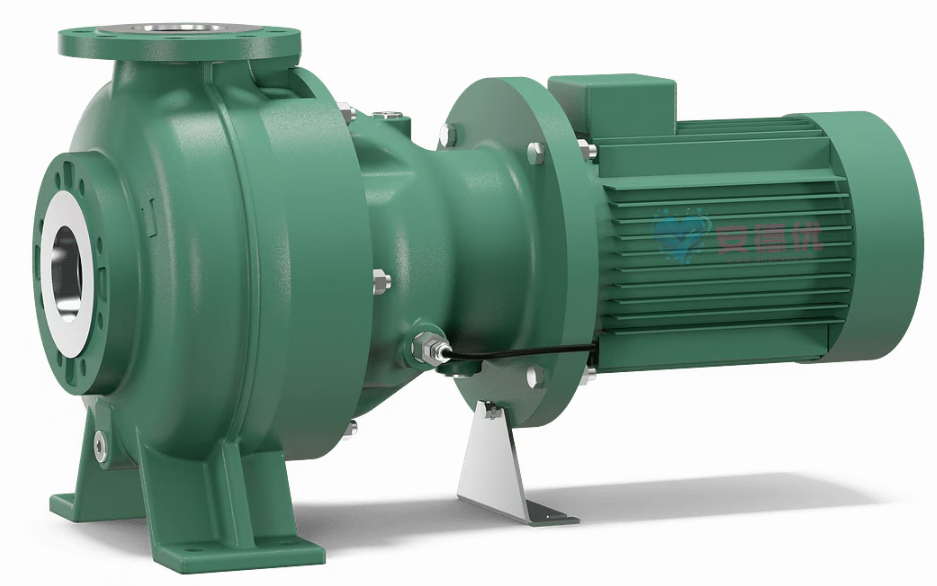

  • 用于卧式安装的整装机组，装配了三相交流电规格的标准电机，不带接线电缆
  • 压力连接加装角形支架，用于固定提升设备
  • 安装及操作说明书

选项

  • IEC标准电机有不同规格：
    • 电机能效等级IE4
    • 符合 ATEX 或 FM 的防爆认证
    • 带双金属或PTC传感器的电机过热保护
  • 用于立式安装的规格
  • 泵头版本

附件

  • 用于监控密封室的外部棒形电极
  • 控制开关和继电器
  • 固定件套件带地脚螺栓

规格参数

型号 电压
(V)		 额定流量
(m³/h)		 额定扬程
(m)		 电机能效 功率
(kW)		 额定转速(rpm) 口径
Rexa BLOC-C05.32-98DAH90S2 380V 17.4 4.9 IE3 1.5 2887 DN50×DN50
Rexa BLOC-C05.32-112DAH90S2 380V 22 6.5 IE3 1.5 2887 DN50×DN50
Rexa BLOC-C05.32-123DAH90L2 380V 25 10.8 IE3 2.2 2872 DN50×DN50
Rexa BLOC-C05.32-133DAH100L2 380V 28 14.8 IE3 3 2917 DN50×DN50
Rexa BLOC-C05.32-140DAH100L2 380V 32.5 16.5 IE3 3 2917 DN50×DN50
Rexa BLOC-C06.34-105DAH90L2 380V 32.5 6.25 IE3 2.2 2872 DN80×DN65
Rexa BLOC-C06.34-115DAH90L2 380V 39 8.5 IE3 2.2 2917 DN80×DN65
Rexa BLOC-C06.34-125DAH100L2 380V 47 11.2 IE3 3 2917 DN80×DN65
Rexa BLOC-C06.34-134DAH112M2 380V 54 13.7 IE3 4 2912 DN80×DN65
Rexa BLOC-C06.34-143DAH132S2 380V 57 17.4 IE3 0.5 2941 DN80×DN65
Rexa BLOC-C08.41-97DAH90S2 380V 42 5 IE3 1.5 2887 DN80×DN80
Rexa BLOC-C08.41-106DAH90L2 380V 50 7.1 IE3 2.2 2872 DN80×DN80
Rexa BLOC-C08.41-115DAH100L2 380V 62 9.9 IE3 3 2917 DN80×DN80
Rexa BLOC-C08.41-130DAH90S4 380V 45 3.9 IE3 1.1 1446 DN80×DN80
Rexa BLOC-C08.41-144DAH90S4 380V 65 3.4 IE3 1.1 1446 DN80×DN80
Rexa BLOC-C08.43-112DAH90L2 380V 50 7.6 IE3 2.2 2872 DN80×DN80
Rexa BLOC-C08.43-120DAH100L2 380V 57 9.9 IE3 3 2917 DN80×DN80
Rexa BLOC-C08.43-128DAH112M2 380V 67 12 IE3 4 2912 DN80×DN80
Rexa BLOC-C08.43-135DAH112M2 380V 68 14.6 IE3 4 2912 DN80×DN80
Rexa BLOC-C08.43-143DAH132S2 380V 69 18.9 IE3 5.5 2941 DN80×DN80
Rexa BLOC-C08.43-150DAH132S2 380V 65 22.8 IE3 5.5 2941 DN80×DN80
Rexa BLOC-C10.51-147DAH90L4 380V 68 3.2 IE3 1.5 1451 DN100×DN100
Rexa BLOC-C10.51-155DAH100L4 380V 80 3.8 IE3 2.2 1436 DN100×DN100
Rexa BLOC-C10.51-171DAHL100L4 380V 94 5.5 IE3 3 1441 DN100×DN100
Rexa BLOC-C10.51-184DAH112M4 380V 96 7.6 IE3 4 1451 DN100×DN100
Rexa BLOC-C10.51-195DAH132S4 380V 121 8.8 IE3 5.5 1460 DN100×DN100
Rexa BLOC-V05.22-121DAH90L2 380V 22.5 11 IE3 2.2 2872 DN50×DN50
Rexa BLOC-V05.22-132DAH100L2 380V 30 14 IE3 3 2917 DN50×DN50
Rexa BLOC-V05.22-134DAH112M2 380V 36.5 15.8 IE3 4 2912 DN50×DN50
Rexa BLOC-V05.22-140DAH132S2 380V 47.5 18.8 IE3 5.5 2941 DN50×DN50
Rexa BLOC-V05.32-170DAH132S2 380V 38 23.5 IE3 7.5 2936 DN50×DN50
Rexa BLOC-V05.32-180DAH132M2 380V 40 27 IE3 9.2 2936 DN50×DN50
Rexa BLOC-V05.32-188DAH132M2 380V 42 29 IE3 9.2 2936 DN50×DN50
Rexa BLOC-V05.32-196DAH132M2 380V 47 30.5 IE3 9.2 2936 DN50×DN50
Rexa BLOC-V06.22-121DAH90L2 380V 28 8.5 IE3 2.2 2872 DN65×DN65
Rexa BLOC-V06.22-132DAH100L2 380V 36 11.2 IE3 5.5 2941 DN65×DN65
Rexa BLOC-V06.22-134DAH132S2 380V 47 13.6 IE3 5.5 2941 DN65×DN65
Rexa BLOC-V06.22-140DAH132S2 380V 62.5 16 IE3 7.5 2936 DN65×DN65
Rexa BLOC-V06.62-120DAH90S4 380V 28 3.65 IE3 1.1 1446 DN65×DN65
Rexa BLOC-V06.62-135DAH90L4 380V 30 4.5 IE3 1.5 1451 DN65×DN65
Rexa BLOC-V06.62-155DAH100L4 380V 36 6.1 IE3 2.2 1436 DN65×DN65
Rexa BLOC-V06.62-170DAH100L4 380V 42 6.8 IE3 2.2 1436 DN65×DN65
Rexa BLOC-V06.62-190DAHL100L4 380V 52 8.2 IE3 3 1441 DN65×DN65
Rexa BLOC-V08.24-128DAH132S2 380V 60 11 IE3 7.5 2936 DN80×DN80
Rexa BLOC-V08.24-137DAH132S2 380V 65 12.7 IE3 7.5 2936 DN80×DN80
Rexa BLOC-V08.24-146DAH132M2 380V 72 15.6 IE3 9.2 2936 DN80×DN80
Rexa BLOC-V08.24-152DAH132M2 380V 78 17.8 IE3 9.2 2936 DN80×DN80
Rexa BLOC-V08.24-158DAH132M2 380V 87 20.9 IE3 9.2 2936 DN80×DN80
Rexa BLOC-V08.24-162DAH132M2 380V 85 23 IE3 9.2 2936 DN80×DN80
Rexa BLOC-V08.42-132DAH90S4 380V 32 3 IE3 1.1 1446 DN80×DN80
Rexa BLOC-V08.42-142DAH90S4 380V 36.5 3.55 IE3 1.1 1446 DN80×DN80
Rexa BLOC-V08.42-152DAH90L4 380V 39 4.3 IE3 1.5 1451 DN80×DN80
Rexa BLOC-V08.42-170DAH100L4 380V 49 5.6 IE3 2.2 1436 DN80×DN80
Rexa BLOC-V08.42-179DAH100L4 380V 47 7 IE3 3 1441 DN80×DN80
Rexa BLOC-V08.52-160DAHL100L4 380V 53 6.4 IE3 3 1441 DN80×DN80
Rexa BLOC-V08.52-175DAH112M4 380V 68 8 IE3 4 1451 DN80×DN80
Rexa BLOC-V08.52-190DAH132S4 380V 78 10 IE3 5.5 1460 DN80×DN80
Rexa BLOC-V08.52-203DAH132S4 380V 86 11.5 IE3 5.5 1460 DN80×DN80
Rexa BLOC-V08.68-200DAH160L2 380V 81 27.7 IE3 18.5 2950 DN80×DN80
Rexa BLOC-V08.68-211DAH180M2 380V 87 31 IE3 22 2950 DN80×DN80
Rexa BLOC-V08.68-222DAH180M2 380V 90 34.5 IE3 22 2950 DN80×DN80
Rexa BLOC-V08.68-233DAH180M2 380V 90 39 IE3 22 2950 DN80×DN80
Rexa BLOC-V08.68-244DAH180M2 380V 71 48 IE3 22 2950 DN80×DN80
Rexa BLOC-V08.68-255DAH180M2 380V 45 62 IE3 22 2950 DN80×DN80
Rexa BLOC-V08.97-155DAH160M2 380V 65 19 IE3 11 2950 DN80×DN80
Rexa BLOC-V08.97-165DAH160M2 380V 71 23 IE3 15 2950 DN80×DN80
Rexa BLOC-V08.97-175DAH160L2 380V 75 26.5 IE3 18.5 2950 DN80×DN80
Rexa BLOC-V08.97-185DAH160L2 380V 82 31 IE3 18.5 2950 DN80×DN80
Rexa BLOC-V08.97-195DAH180M2 380V 90 37 IE3 22 2950 DN80×DN80
Rexa BLOC-V10.42-150DAH100L4 380V 53 3.5 IE3 2.2 1436 DN100×DN100
Rexa BLOC-V10.42-162DAH100L4 380V 59 4.5 IE3 2.2 1436 DN100×DN100
Rexa BLOC-V10.42-175DAHL100L4 380V 65 5.6 IE3 3 1441 DN100×DN100
Rexa BLOC-V10.42-190DAH112M4 380V 75 6.9 IE3 4 1451 DN100×DN100
Rexa BLOC-V10.42-203DAH132S4 380V 90 9 IE3 5.5 1460 DN100×DN100
Rexa BLOC-V10.73-178DAH132M4 380V 117 6 IE3 7.5 1461 DN100×DN100
Rexa BLOC-V10.73-198DAH132M4 380V 135 8.15 IE3 7.5 1461 DN100×DN100
Rexa BLOC-V10.73-221DAH160M4 380V 156 11 IE3 11 1480 DN100×DN100
Rexa BLOC-V10.73-241DAH160L4 380V 165 13.7 IE3 15 1471 DN100×DN100
Rexa BLOC-V10.73-260DAH180M4 380V 178 16.2 IE3 18.5 1471 DN100×DN100
Rexa BLOC-V15.84-268DAH160L4 380V 162 11 IE3 15 1471 DN150×DN150
Rexa BLOC-V15.84-286DAH160L4 380V 165 13 IE3 15 1471 DN150×DN150
Rexa BLOC-V15.84-304DAH180M4 380V 180 15 IE3 18.5 1471 DN150×DN150
Rexa BLOC-V15.84-322DAH180L4 380V 210 17.2 IE3 22 1476 DN150×DN150
Rexa BLOC-V15.84-340DAH180L4 380V 290 18.5 IE3 22 1476 DN150×DN150
RexaBloc RE 15.84D-210DAH132S6 380V 167 3.8 IE3 3 970 DN150×DN150
RexaBloc RE 15.84D-210DAH160M4 380V 260 9 IE3 11 1480 DN150×DN150
RexaBloc RE 15.84D-230DAH160L4 380V 290 11.5 IE3 15 1471 DN150×DN150
RexaBloc RE 15.84D-245DAH132L6 380V 195 5.6 IE3 5.5 965 DN150×DN150
RexaBloc RE 15.84D-245DAH180M4 380V 290 14 IE3 18.5 1471 DN150×DN150
RexaBloc RE 15.84D-260DAH180L4 380V 335 14.8 IE3 22 1476 DN150×DN150
RexaBloc RE 15.84D-275DAH160L6 380V 235 7.2 IE3 11 975 DN150×DN150
RexaBloc RE 15.84D-275DAH180L4 380V 355 17 IE3 22 1476 DN150×DN150
