带切刀的污水潜水泵，高效且不易堵塞，适用于商用建筑，实现可靠的压力排水。
Wilo-Rexa FIT-S03 研磨式潜污泵在符合 EN 12050-1 标准的商业应用，能够带来可靠的压力排水。具有双重剪切效应的径向切刀可安全地粉碎固体。这样可以有效防止堵塞，确保运行安全。此外总体成本也被大大降低了：一方面，其优化的水力部件带来了出色效率和更高的扬程。它还可以连接非常细的管道。高质量的不锈钢电机质量很轻，易于维护。未浸入电机仍能保证出色的防腐蚀性。带有两个机械密封的高质量密封确保了较长的使用寿命。
特点/产品优势
- 具有双重剪切效应的径向切刀，因此具有出色的防堵塞性能
- 优化的水力部件/切刀组合，扬程覆盖范围广
- 由于使用了尽可能小的管道，使总体安装成本较低
- 设计可以面对不同建筑类型的要求
- 采用高质量的电机，带有两个机械密封和可选的密封室监控功能，能够带来较长的使用寿命
- 采用不锈钢外壳，即使是未浸入电机仍能保证出色的耐腐蚀性
结构
完全潜水式研磨式潜污泵，适用于间歇运行模式下的固定和移动湿式安装。
液体
在商业环境中泵送：
- 含有粪便的污水
- 废水（含少量沙子）
根据12050标准进行污水泵送
水泵符合 EN 12050-1 的要求。
设备/功能
- 具有双重剪切效应的径向切刀
- 电机过热保护带双金属传感器
- 单相交流电机配备自切换式电机过热保护装置
- 带有单独电容器箱的单相交流电机
- 不同规格：
- 规格“P”：带插头
- 规格“A”：带浮子开关和插头
- 规格“O”：裸露的电缆端部
型号代码
|
示例： |
Rexa FIT-S03-123A/21M015-523/P |
|
Rexa |
污水潜水泵 |
|
FIT |
系列 |
|
S |
|
|
03 |

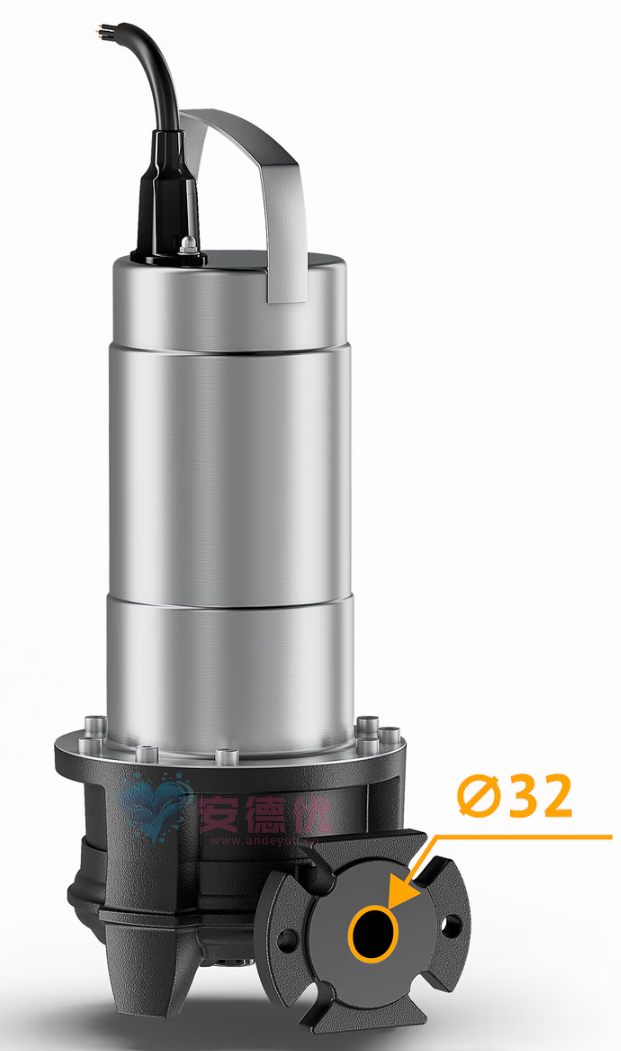

压力连接公称直径：DN 32/40 |
|
123 |
水力部件定义 |
|
A |
材料规格：标准 |
|
2 |
极数 |
|
1 |
IE等级 |
|
M |
电源连接规格：
|
|
15 |
数值/10 = 电机额定功率P，单位kW |
|
- |
非防爆级 |
|
5 |
电源频率：5 = 50 Hz/6 = 60 Hz |
|
23 |
额定电压代码 |
|
P |
附加电气设备：
|
技术数据
- 电源连接：1~230 V，50 Hz 或 3~400 V，50 Hz
- 浸水运行模式：S1
- 未浸入运行模式：S2-15 min；S3 10%
- 防护等级：IP68
- 绝缘等级：F
- 介质温度：3 ... 40 °C (37 ... 104 °F)
- 介质温度，最高：60 °C（140 °F），持续3分钟
材料
- 水泵壳体：EN-GJL-250 (ASTM A48 Class 35/40B)
- 叶轮：EN-GJL-250 (ASTM A48 Class 35/40B)
- 切刀：1.4528/59 HRC (AISI 440B+Co)
- 电机外壳：1.4301 (AISI 304)
- 轴：1.4401 (AISI 316)
- 电机侧密封：C/MgSiO
- 介质侧密封：SiC/SiC
- 静态密封：NBR（丁腈橡胶）
类型
Rexa FIT-S ... /M ... /P
潜水泵，配备了具有双重剪切效应的径向切刀。带有法兰接口和椭圆接口的水平出水口。水力部件壳体和叶轮由灰口铸铁制成，切刀由硬化刀片钢制成。表面冷却1~电机，配备自切换式电机过热保护装置。充油密封室带两个机械密封。电机外壳由不锈钢制成。可拆分的接线电缆，带电容器箱和插头（CEE 7/7）。水泵可用于2区潜在爆炸环境。
Rexa FIT-S ... /M ... /A
潜水泵，配备了具有双重剪切效应的径向切刀。带有法兰接口和椭圆接口的水平出水口。水力部件壳体和叶轮由灰口铸铁制成，切刀由硬化刀片钢制成。表面冷却1~电机，配备自切换式电机过热保护装置。充油密封室带两个机械密封。电机外壳由不锈钢制成。可拆分的接线电缆，带电容器箱、浮子开关和插头（CEE 7/7）。水泵不得用于潜在爆炸环境。
Rexa FIT-S ... /T ... /O
潜水泵，配备了具有双重剪切效应的径向切刀。带有法兰接口和椭圆接口的水平出水口。水力部件壳体和叶轮由灰口铸铁制成，切刀由硬化刀片钢制成。表面冷却 3~电机，配备电机过热保护装置。充油密封室带两个机械密封。电机外壳由不锈钢制成。可拆分的接线电缆，带裸露电缆端部。水泵可用于2区潜在爆炸环境。
出厂状态
- 水泵
- 安装及操作说明
附件
- 接线电缆，电缆长度固定：
- 1~电机：最长30 m (98 ft)。
- 3~电机：最长50 m (164 ft)。
- 用于监控密封室的外部棒形电极
- 用于湿式安装的悬挂装置
- 用于移动安装的水泵支脚
- 液位控制装置
- 固定件套件带地脚螺栓
- 固定附件和链条
- 开关设备、继电器和插头
