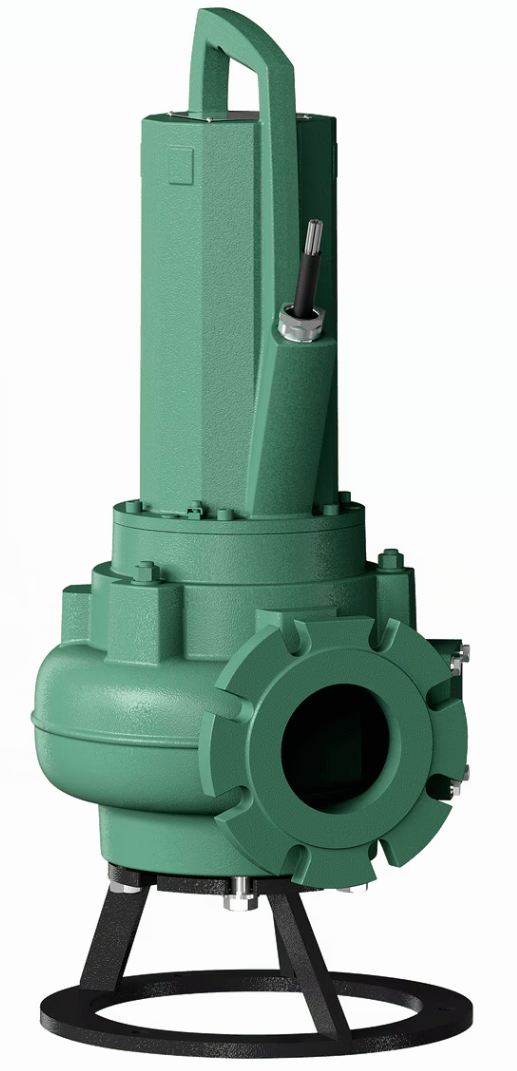

污水潜水泵，可实现连续运行，适用于固定和移动湿井安装以及固定干式地坑安装。

泵送

• 原污水
• 含有粪便的污水
• 污水

• 电机舱密封性监控
• 绕组温度监控装置带双金属传感器
• 可选装外部棒形电极用于进行密封室监控
• 交流电规格，带电容器控制开关

• 电源连接：1~230 V，50 Hz 或 3~400 V，50 Hz
• 潜水运行模式：S1
• 非潜水运行模式：S2-30 min；S3 25%
• 防护等级：IP68
• 绝缘等级：F，可选 H
• 流体温度：3…40 °C，最高 60 °C，持续 3 分钟
• 最大潜水深度：20 m
• 电缆长度：10 m

• 电机外壳：EN-GJL-250
• 水力部件外壳：EN-GJL 250
• 叶轮：EN-GJL 250 或 EN-GJS-500-7
• 静态密封件：NBR
• 水泵侧密封件：SiC/SiC
• 电机侧密封件：C/MgSiO4
• 轴端：不锈钢 1.4021

污水潜水泵作为潜水式整装机组，适用于固定和移动湿井安装以及固定干式地坑安装。

水力部件

压力侧出口结构采用水平法兰连接形式。干物质的可能最大含量为 8 %（受水力部件影响）。使用涡流叶轮和单流道叶轮。

电机

使用表面冷却式交流电机和三相交流电机。交流电机的电容器安装在一个单独的控制开关中。视功率而定，采用直接启动或者星-三角启动方式。

电机通过其周围的流体进行冷却（流体或空气）。余热通过电机外壳排出。

电机可以潜水连续运行 (S1)。在潜水运行过程中，根据电机功率情况，可实现 S1（连续运行）、S2（短时运行）或 S3（间歇运行）运行模式。

另外，这些电机还配备了下列监控设备：

• 电机舱密封性监控 一旦电机室内进水，密封性监控装置会发出信号。
• 电机过热保护 电机过热保护可保护电机绕组，防止过热。标配使用双金属传感器。

此外，电机可装备一个外部密封腔电极，用于监控密封室。一旦有水通过液体侧机械密封进入密封室，电极会发出信号。

接线电缆标配具有裸露的电缆端部，长度为 10 m，纵向防水。

密封件

带液体侧和电机侧密封件的密封室位于电机与水力部件之间密封室内注有医用白油。液体侧和电机侧密封通过两个相互独立旋转的机械密封实现。

• 污水潜水泵带 10 m 电缆
• 操作和维护手册

• IE3 电机
• PTC 传感器，适用于绕组保护
• FKM 静态密封件
• 涂层 Ceram C0，适用于壳体和叶轮
• 特殊电压

• 悬挂装置或水泵支脚
• 用于监控密封室的外部棒形电极
• 控制开关、继电器和插头
• 固定件套件带地脚螺栓
• 链条

用非潜水电机进行湿井安装操作：

电机可非潜水运行。视电机的额定功率而定，此处的运行时间通过“非潜水运行模式”的参数进行定义。必须严格遵守上述信息！

• S3 间歇运行注意事项：在 S3 模式下运行时，默认最长运行时间为 2.5 分钟 (S3 25%)。如果电机在重新启动前完全潜水 1 分钟以上，而且确保完成了必要的电机冷却，在 S3 运行模式下的最长运行时间能达到 5 分钟 (S3 50%)！
• 最高流体温度为 40 °C。

干式地坑安装：

支持干式地坑安装。视电机的额定功率而定，此处的运行时间通过“非潜水运行模式”的参数进行定义。必须严格遵守上述信息！

• 最高流体温度为 40 °C。
• 最高环境温度为 40 °C（符合 EN 60335-1）。可根据需求升高环境温度。

干转保护：

水力部件壳体必须始终潜水。如果液位出现波动，设备必须在达到最低水浸高度时自动关闭。请参阅尺寸图。

卧式安装：

不支持卧式安装！
