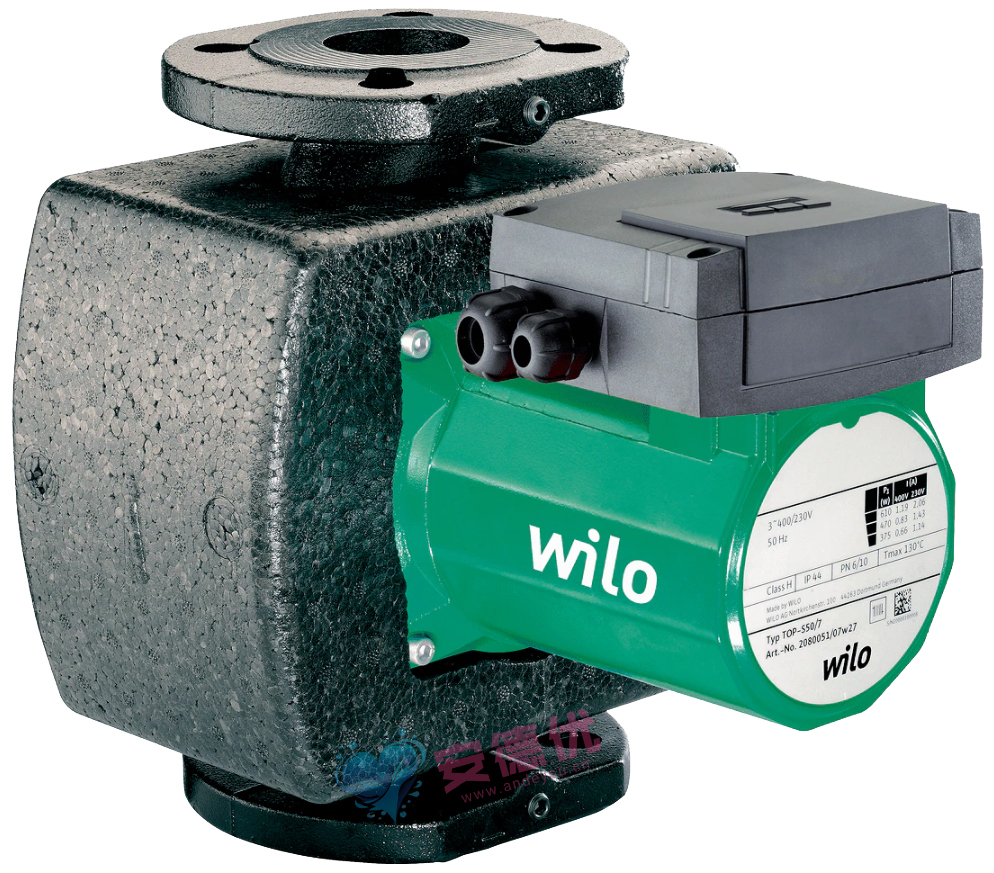

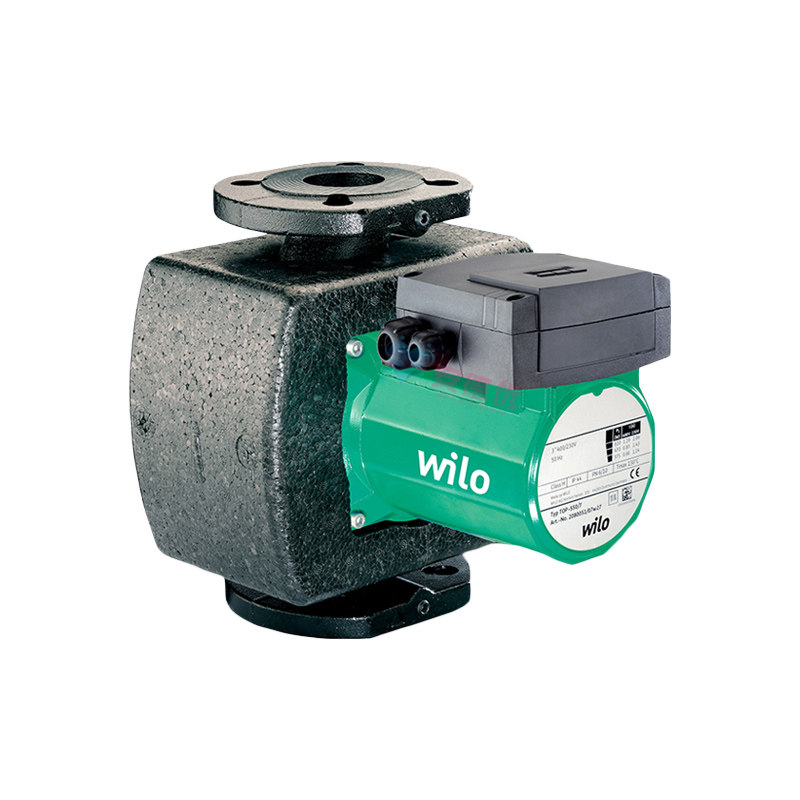

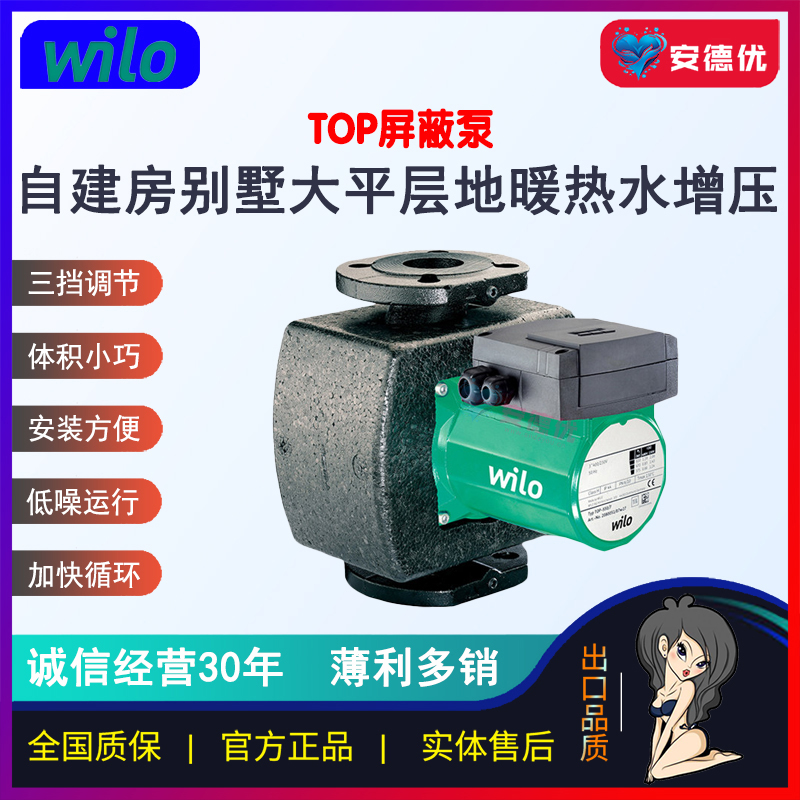

威乐TOP-S循环屏蔽泵(140-3120W)法兰款

TOP-S 25/5、TOP-S 25/7、TOP-S 25/10、TOP-S 25/13、TOP-S 30/4、TOP-S 30/5、TOP-S 30/7、TOP-S 30/10、TOP-S 30/10、TOP-S 40/4、TOP-S 40/4、TOP-S 40/7、TOP-S 40/7、TOP-S 40/10、TOP-S 40/10 2-SPEEDS、TOP-S 40/15、TOP-S 40/15 2-SPEEDS、TOP-S 50/4、TOP-S 50/4、TOP-S 50/7、TOP-S 50/7 2-SPEEDS、TOP-S 50/10、TOP-S 50/10 2-SPEEDS、TOP-S 50/15、TOP-S 65/7、TOP-S 65/7 2-SPEEDS、TOP-S 65/10、TOP-S 65/10 2-SPEEDS、TOP-S 65/13、TOP-S 65/15、TOP-S 80/7、TOP-S 80/7、TOP-S 80/7 2-SPEEDS、TOP-S 80/10、TOP-S 80/10、TOP-S 80/15

‌威乐TOP-S循环屏蔽泵，专为追求极致静谧与高效节能的循环系统而设计。作为威乐泵业的匠心之作，它采用先进的屏蔽式技术，实现了运行时的超低噪音，完美适用于对静音环境有高要求的住宅、办公楼等场所。这款循环泵核心优势在于其卓越的节能表现，能显著降低采暖系统、中央空调、地暖以及太阳能热水系统中的运行能耗，为用户节省长期成本。同时，其屏蔽泵结构确保了长效免维护的稳定运行，使用寿命远超普通水泵。无论是家庭采暖、酒店热水循环还是工业冷却系统，威乐TOP-S都是您值得信赖的可靠伙伴。选择威乐，即是选择一份安心与高效。如需了解这款静音屏蔽泵的详细参数、价格或批发采购事宜，欢迎随时联系我们。

电话咨询

在线留言

功能特点

规格参数

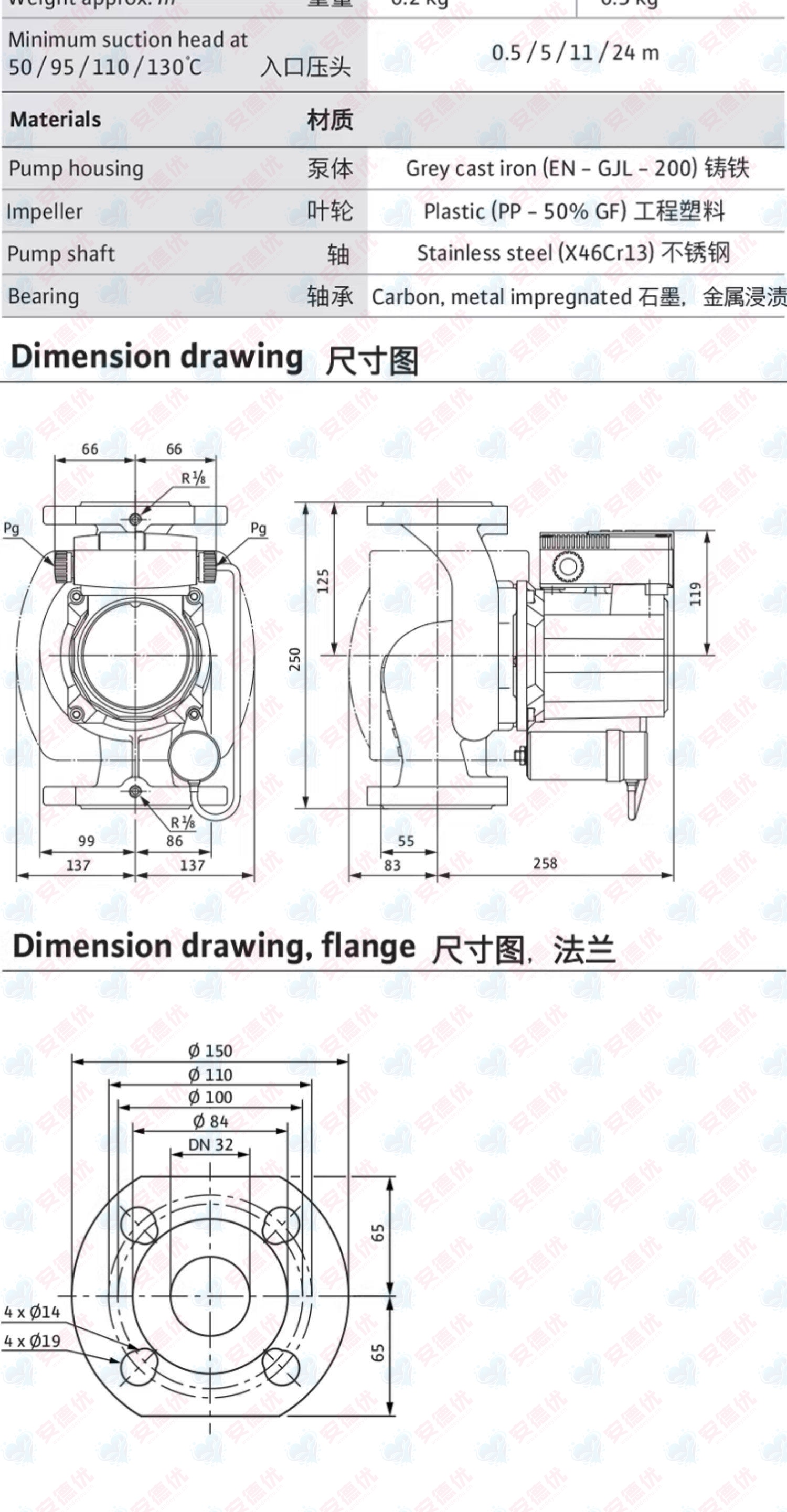

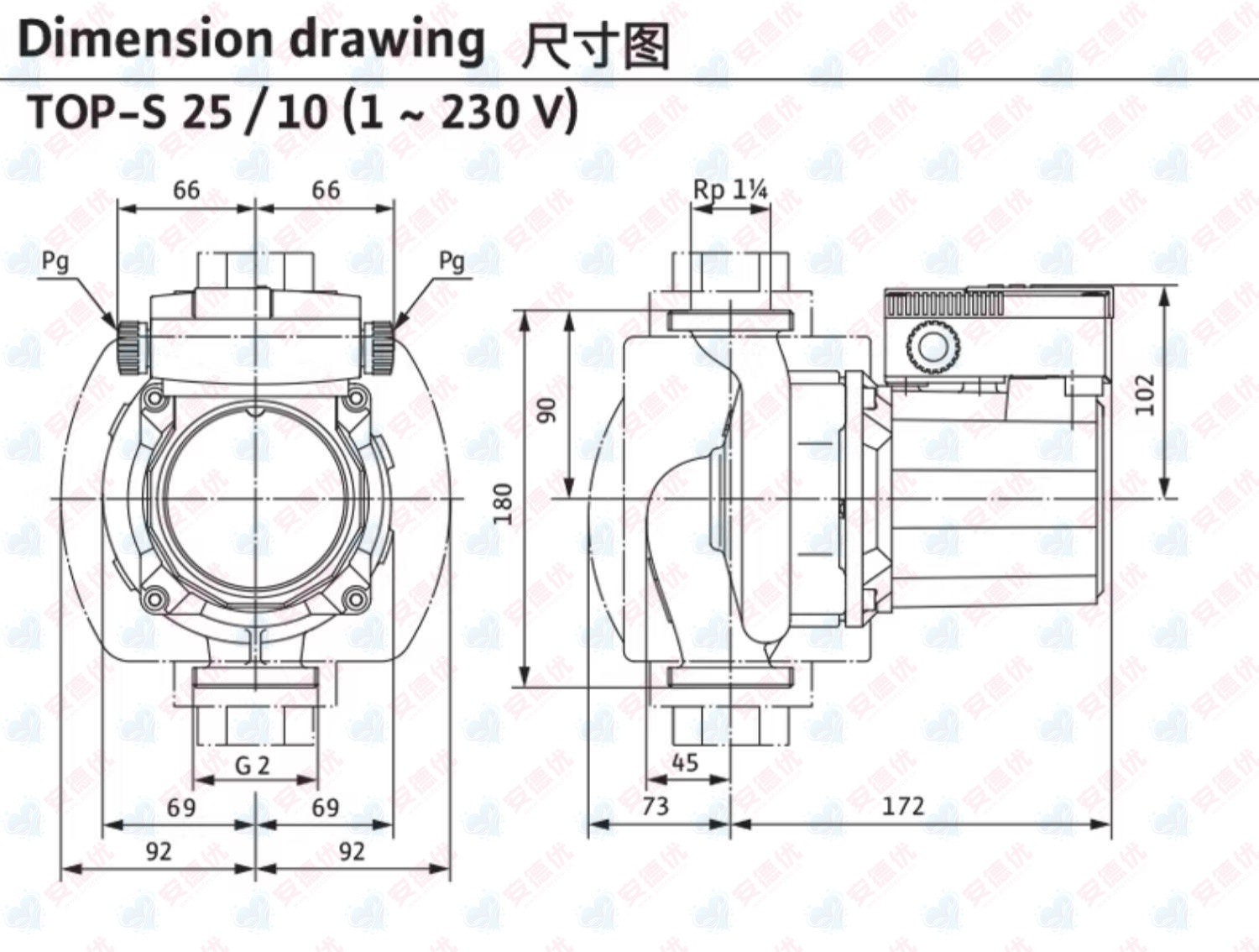

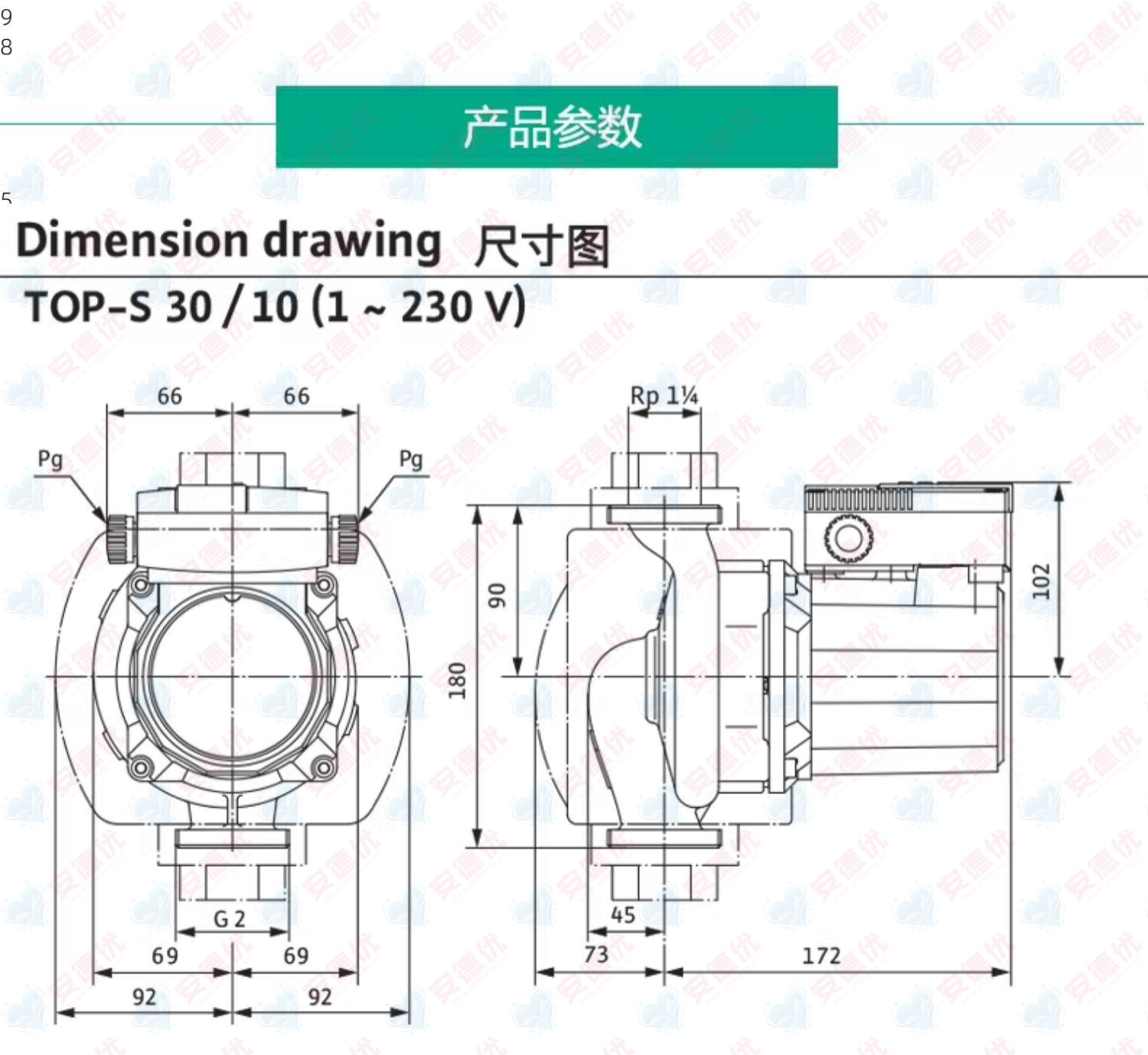

外形尺寸

视频介绍

威乐TOP-S循环屏蔽泵是一款专为循环系统设计的高性能水泵，采用先进的屏蔽式结构，有效防止液体泄漏并减少磨损风险，确保在高压或高温环境下的稳定运行‌。该泵的核心功能包括高效节能设计，通过优化流道和电机技术显著降低能耗，适用于需要长期运行的供暖或冷却系统，帮助用户节省运营成本。其运行稳定性突出，得益于坚固的机械结构和屏蔽技术，即使在连续工作条件下也能保持低故障率，延长设备使用寿命。静音性能是另一大亮点，泵体运行时噪音极低，特别适合住宅、办公楼等对噪音敏感的环境，提升整体舒适度。

在操作控制方面，威乐TOP-S提供灵活的运行模式，支持手动和自动功能切换，通过速度等级开关（如2个速度等级）实现流量和压力的精确调节，方便用户根据实际需求调整性能‌。该泵配备全面的安全防护机制，包括内部温度监测系统，能自动检测并警示绕组短路、过载或过热等故障，防止设备损坏‌。附加功能如无电位常闭触点和旋转方向控制灯，增强了系统的可靠性和易用性，尤其在工业应用中减少维护需求‌。多种型号选择覆盖不同流量和扬程规格，从家庭供水到工业循环场景都能适配，确保广泛适用性。

应用场景十分广泛，包括热水供暖系统（如地暖或暖气循环）、中央空调冷却回路、工业设备（如冻干机低温冷却）和太阳能热水系统，其屏蔽设计能处理多种介质，提升系统整体效率‌。此外，配套组件如橡胶避震喉或接头可进一步减少振动影响，保护管道连接，但需根据具体环境定制选型以优化减震效果‌。总之，威乐TOP-S系列以高效、静音、耐用为核心优势，是建筑和工业领域中可靠的水循环解决方案。

结构

带螺纹连接或法兰连接的循环屏蔽泵。

旋转方向信号灯用于显示正确的旋转方向（仅可用三相交流电）

手动进行功率调节有 3 种速度等级

由于冷凝物的形成，涂有阳离子电泳 (KTL) 涂料的水泵壳体能免遭腐蚀

应用

各种热水供暖系统，工业循环设备，空调设备和闭合式冷却回路

设备/功能

运行模式

速度等级开关

手动功能

设定速度等级：3 个速度等级（2 个速度等级适用于 P2 ≥ 350 W 的单相水泵）

自动功能

内部防护未经准许的高绕组温度（仅适用于 P2 ≤ 180 W 的水泵）

信号和显示功能

热绕组触点（WSK，无电位常闭触点）（仅适用于 P2 ≥ 180 W 的水泵），可在所有速度水平实现全面的电机保护，带有可选继电器 SK 602N/SK 622N
旋转方向控制灯（仅适用于三相水泵）
显示选定的速度等级

双泵管理（双头泵或 2 x 单头泵）

主要/后备运行或并联运行（对于自动故障切换/与时间相关的水泵更换，必须现场提供相应的控制开关）

设备

适用于法兰端水泵：法兰型号
- DN 40 至 DN 65 水泵的标准型号：适用于 PN 6 和 PN 16 反向法兰的 PN 6/10 组合法兰（PN 16 法兰符合 EN 1092-2 标准），
- DN 80/DN 100 水泵的标准型号：适用于 PN 6 反向法兰的 PN 6 法兰（根据 EN 1092-2 为 PN 16 法兰而设计）
可从两侧进线（仅适用于 P2≥ 180 W 的单相水泵和三相水泵）
标准级供暖用隔热

型号代码

示例：	TOP-S 40/10
TOP-S	标准泵（螺杆泵或法兰端水泵）
40/	公称连接直径
10	当 Q = 0 m³/ h，公称扬程 [m]

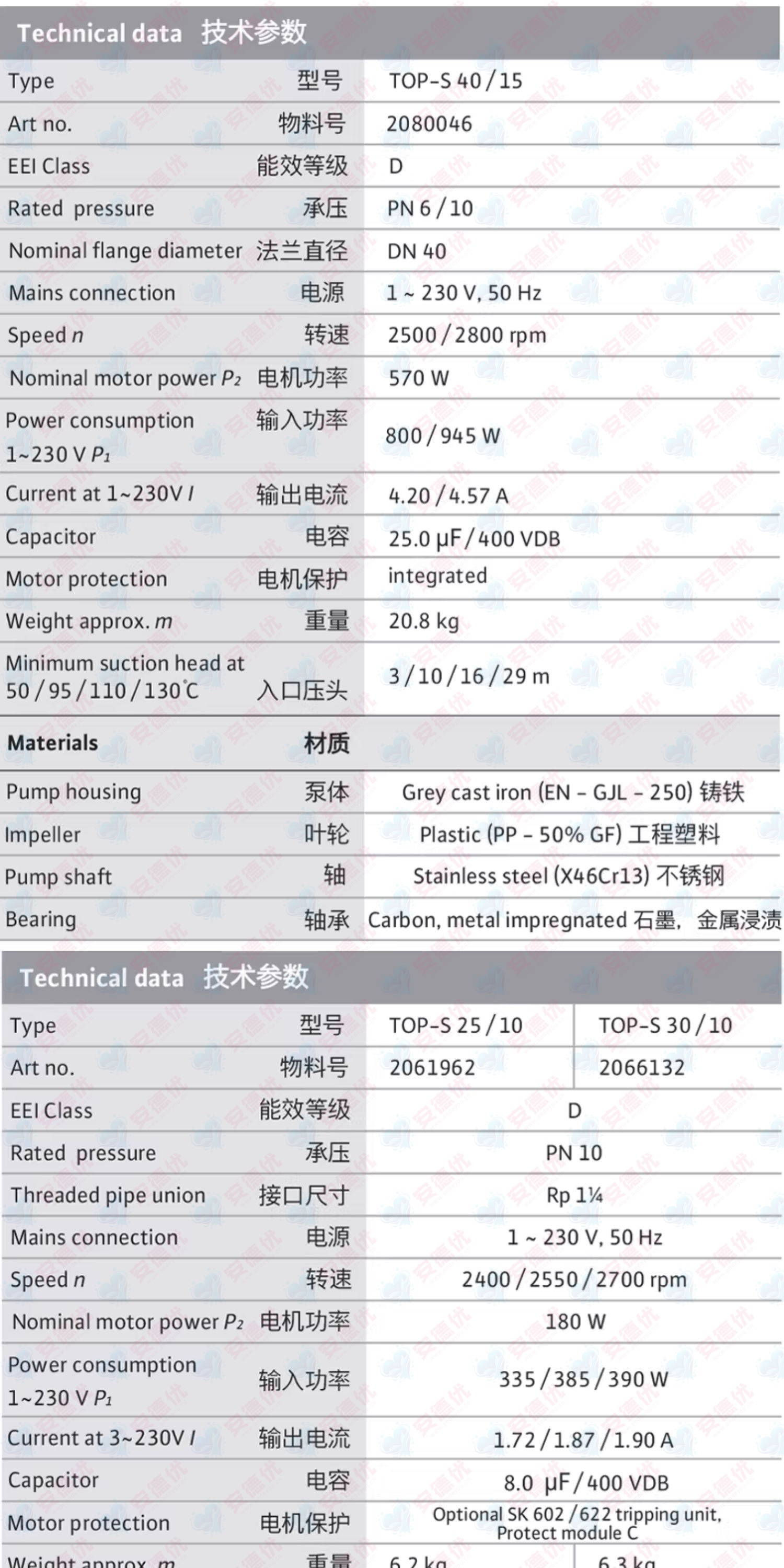

技术数据

允许温度范围 -20 °C 至 +130 °C，短期（2 小时）可达 +140 °C（TOP-S 25/13，80/15，80/20：-20 °C 至 +110 °C）
电源连接：
- 1~230 V，50 Hz（视型号而定）
- 3~230 V，50 Hz（带有可选的开关插头）
- 3~400 V，50 Hz
防护等级 IPX4D
螺钉连接或法兰连接（视型号而定）Rp 1 至 DN 100
标准型号的最大工作压力：6/10 bar 或 6 bar（特殊型号：10 bar）

材料

水泵壳体：灰口铸铁
叶轮：塑料
轴：不锈钢
轴承：碳、金属浸渍

出厂状态

水泵
隔热
用于螺纹连接的密封
法兰螺纹的垫圈（用于公称连接直径DN 40 – DN 65）
安装及操作说明

选项

可应要求提供特殊电压型号。

附件

用于螺纹连接的螺钉连接
用于法兰连接的反向法兰
适配件
Wilo-SK 602N/SK 622N 继电器可实现全面的电机保护
对于 3~400 V 水泵：
- 转换插头 3~230 V，50 Hz（非 TOP-S 80/15，TOP-S 80/20）

型号	电压 (V)	额定流量 (m³/h)	额定扬程 (m)	功率 (W)	额定转速(rpm)	口径
TOP-S 25/5 (1~230 V, PN 10)	220V	0.8/1.5/2.9	2.2/3.1/3.3	150	2650	G1.5× G1.5
TOP-S 25/5 (3~400/230 V, PN 10)	380V	1.9/2.4/3.2	2.4/3/3.6	150	2650	G1.5× G1.5
TOP-S 25/7 (1~230 V, PN 10)	220V	2.7/3.3/4.5	2.5/3.3/4.7	195	2600	G1.5× G1.5
TOP-S 25/7 (3~400/230 V, PN 10)	380V	2.7/3.3/4.5	2.5/3.3/4.7	195	2600	G1.5× G1.5
TOP-S 25/10 (1~230 V, PN 10)	220V	5.5	7.6	390	2700	G1.5× G1.5
TOP-S 25/10 (3~400/230 V, PN 10)	380V	5.5	7.6	380	2650	G1.5× G1.5
TOP-S 25/13 (1~230 V, PN 10)	220V	1.8	9	260	2680	G1.5× G1.5
TOP-S 25/13 (3~400/230 V, PN 10)	380V	2	8.9	260	2680	G1.5× G1.5
TOP-S 30/4 (1~230 V, PN 10)	220V	3.1/3.9/5.7	1.6/2.1/2.7	180	2610	G2×G2
TOP-S 30/4 (3~400/230 V, PN 10)	380V	3.1/3.9/5.7	1.6/2.1/2.7	180	2610	G2×G2
TOP-S 30/5 (1~230 V, PN 10)	220V	0.8/1.5/2.9	2.2/3.1/3.1	140	2320	G2×G2
TOP-S 30/5 (3~400/230 V, PN 10)	380V	2/2.4/3.2	2.4/3/3.6	150	2650	G2×G2
TOP-S 30/7 (1~230 V, PN 10)	220V	2.7/3.3/4.5	2.5/3.3/4.7	195	2600	G2×G2
TOP-S 30/7 (3~400/230 V, PN 10)	380V	2.7/3.3/4.5	2.5/3.3/4.7	195	2600	G2×G2
TOP-S 30/10 (1~230 V, PN 10)	220V	5.5	7.6	390	2700	G2×G2
TOP-S 30/10 (3~400/230 V, PN 10)	380V	5.5	7.6	380	2650	G2×G2
TOP-S 40/4 (1~230 V, PN 6/10)	220V	8.8	2.4	205	2500	DN40×40
TOP-S 40/4 (3~400/230 V, PN 6/10)	380V	9.6	2.3	205	2550	DN40×40
TOP-S 40/7 (1~230 V, PN 6/10)	220V	10	5.2	390	2650	DN40×40
TOP-S 40/7 (3~400/230 V, PN 6/10)	380V	10.1	5	370	2600	DN40×40
TOP-S 40/10 (3~400/230 V, PN 6/10)	220V	12.1	7.5	585	2800	DN40×40
TOP-S 40/10 2-SPEEDS (1~230 V, PN 6/10)	380V	13	7.6	680	2800	DN40×40

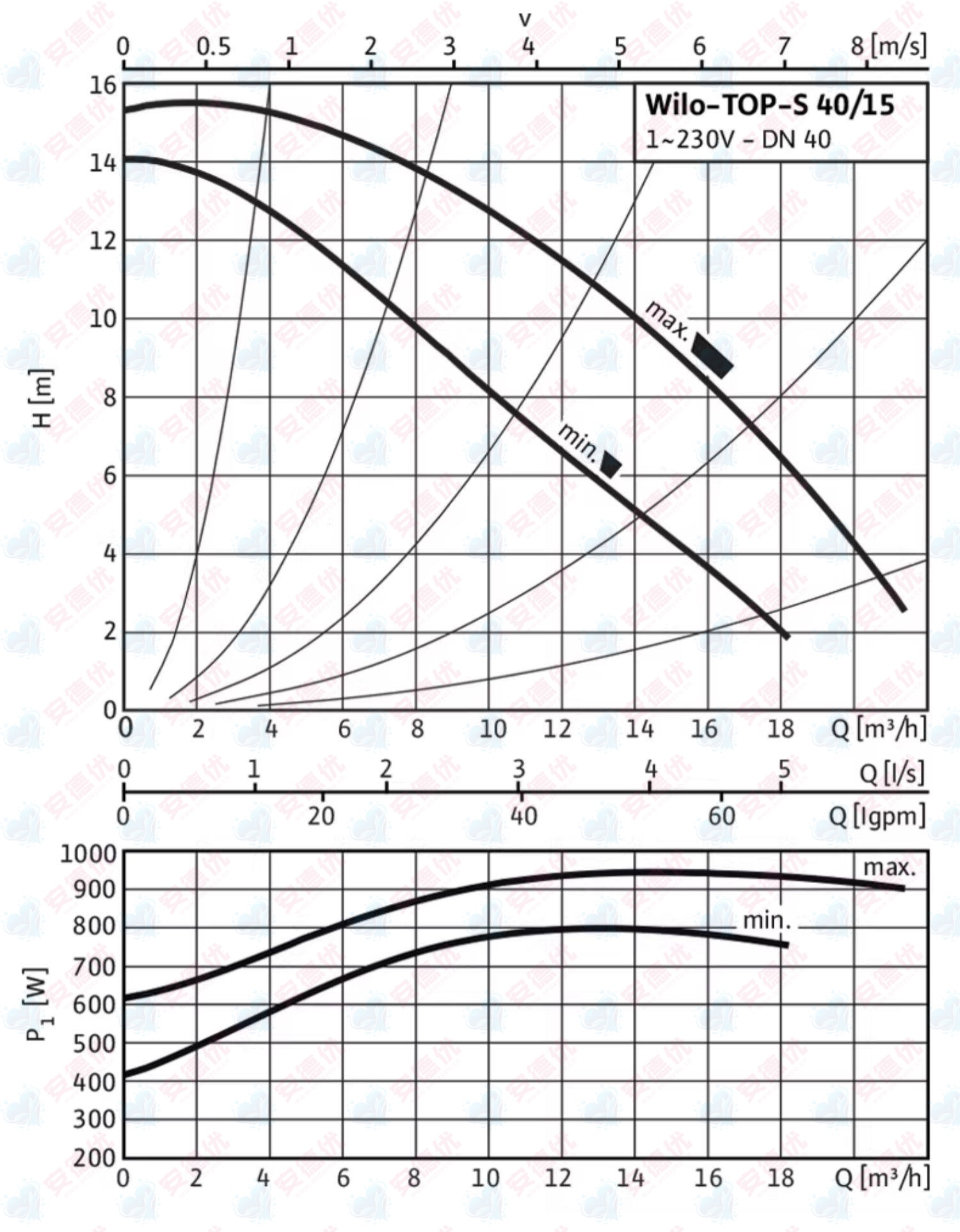

TOP-S 40/15 (3~400/230 V, PN 6/10)	220V	13.4	10.5	905	2800	DN40×40
TOP-S 40/15 2-SPEEDS (1~230 V, PN 6/10)	380V	13.5	10.4	945	2800	DN40×40
TOP-S 50/4 (1~230 V, PN 6/10)	220V	15.5	3.1	330	2600	DN50×50
TOP-S 50/4 (3~400/230 V, PN 6/10)	380V	15.2	3.3	330	2600	DN50×50
TOP-S 50/7 (3~400/230 V, PN 6/10)	380V	17	5.6	610	2800	DN50×50
TOP-S 50/7 2-SPEEDS (1~230 V, PN 6/10)	220V	18.5	5.8	690	2800	DN50×50
TOP-S 50/10 (3~400/230 V, PN 6/10)	380V	20	7.5	880	2700	DN50×50
TOP-S 50/10 2-SPEEDS (1~230 V, PN 6/10)	220V	18.2	7.2	820	2800	DN50×50
TOP-S 50/15 (3~400/230 V, PN 6/10)	380V	24	12	1570	2800	DN50×50
TOP-S 65/7 (3~400/230 V, PN 6/10)	380V	19	5.4	690	2800	DN65×65
TOP-S 65/7 2-SPEEDS (1~230 V, PN 6/10)	220V	20.2	5.5	690	2800	DN65×65
TOP-S 65/10 (3~400/230 V, PN 6/10)	380V	24	6	845	2650	DN65×65
TOP-S 65/10 2-SPEEDS (1~230 V, PN 6/10)	220V	24	5.6	790	2800	DN65×65
TOP-S 65/13 (3~400/230 V, PN 6/10)	380V	31.5	8.2	1450	2800	DN65×65
TOP-S 65/15 (3~400/230 V, PN 6/10)	380V	32.5	9.8	1685	2850	DN65×65
TOP-S 80/7 (3~400/230 V, PN 6)	380V	31.5	4.3	730	2700	DN80×80
TOP-S 80/7 (3~400/230 V, PN 10)	380V	31.5	4.3	730	2700	DN80×80
TOP-S 80/7 2-SPEEDS (1~230 V, PN 6)	220V	33	4.5	800	2800	DN80×80
TOP-S 80/10 (3~400/230 V, PN 6)	380V	43	6.6	1590	2800	DN80×80
TOP-S 80/10 (3~400/230 V, PN 10)	380V	43	6.6	1590	2800	DN80×80
TOP-S 80/15 (3~400 V, PN 6)	380V	33/39/43	7.9/9.8/10.8	2400	2900	DN80×80
TOP-S 80/15 (3~400 V, PN 10)	380V	35/39/42	7.9/9.5/10.8	2400	2900	DN80×80
TOP-S 80/20 (3~400 V, PN 6)	380V	37/43/46	10/12/13.5	3120	2900	DN80×80
TOP-S 80/20 (3~400 V, PN 10)	380V	37/43/46	10/12/13.5	3120	2900	DN80×80
TOP-S 100/10 (3~400/230 V, PN 6)	380V	42	6.5	1590	2800	DN100×100
TOP-S 100/10 (3~400/230 V, PN 10)	380V	42	6.5	1590	2800	DN100×100
