以低能耗提供最卫生的生活热水。

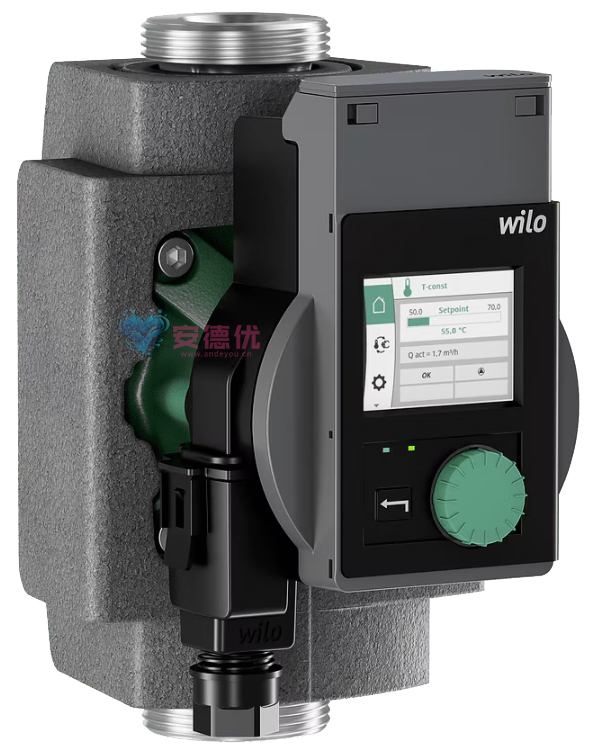

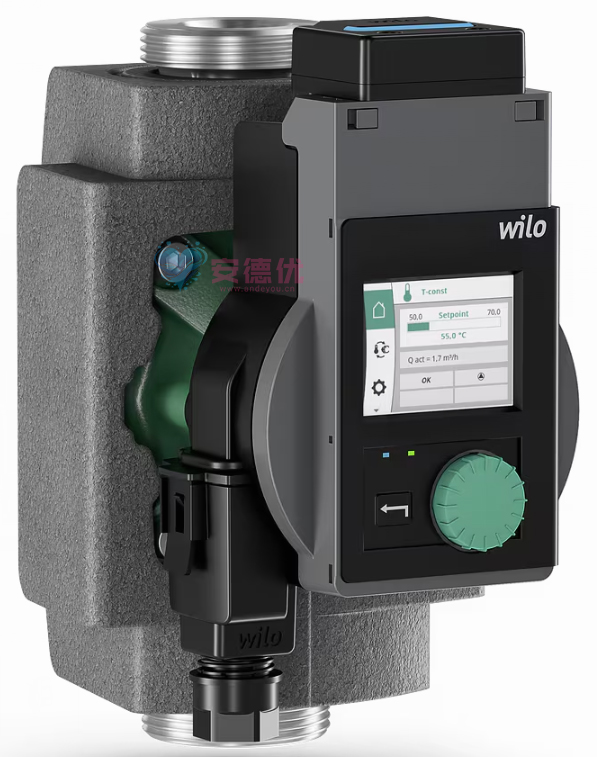

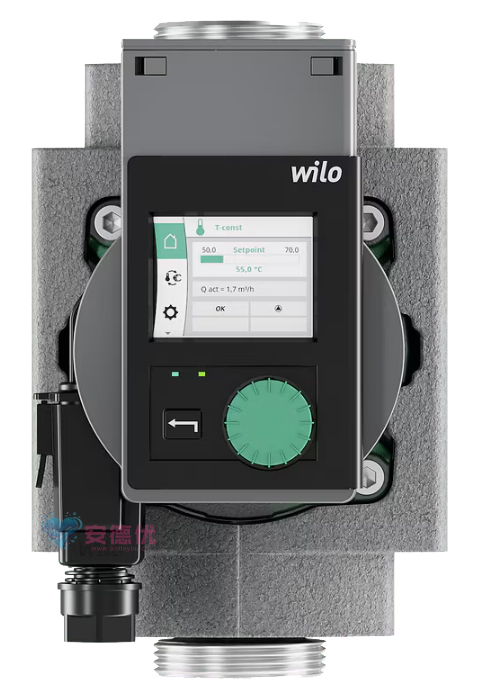

Wilo-Stratos PICO-Z是一款适用于双户或多户住宅以及小型住宅商业混合建筑的家用热水供应的理想循环泵。凭借不锈钢水泵壳体、检测和支持热消毒，它为整个生活热水系统提供了最大程度的卫生安全。由于采用了Wilo连接器，可快速进行电气安装，在工厂设定中只需点击一下即可投入运行。配备EC电机的高效泵结合手动或温控的运行模式，为降低个人功率消耗提供了各种可能性。大尺寸彩色显示屏、一目了然的设置菜单与绿色按钮技术相结合，使操作水泵非常舒适。
特点/产品优势
- 不锈钢水泵壳体、检测和支持热消毒，以保障生活热水中最佳的卫生状况
- 以需求为导向，通过温控或手动运行模式实现节能供应
- 大尺寸彩色显示屏、一目了然的设置菜单和绿色按钮技术保证了简单的操作
- 借助Wilo连接器实现简单的电气安装
- 随时查看温度、流量、功耗和所耗千瓦时等当前参数
- 通过温度调节装置进行一键式试运行，作为工厂设定

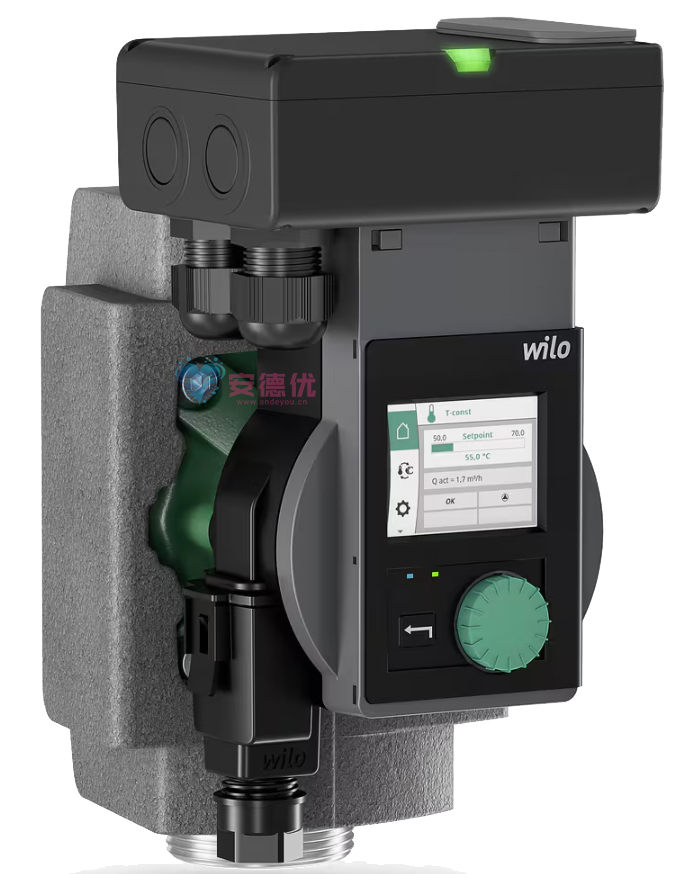

- 可选：借助附加模块进行通信
产品特性
- 不锈钢制水泵壳体
- 用于拓展模块的插入位置
- 可直接触及电机螺丝
- 全图形彩色显示屏
- 隔热外壳
- EC 电机
- 绿色按钮技术
- Wilo连接器易于触及
结构
带螺纹连接、堵转电流保护EC电机和集成式电子功率控制装置的屏蔽循环泵。
应用
工业和楼宇技术中的家用热水循环系统。
设备/功能
运行模式
- T-const.表示温控模式
- Δ p-c 代表恒定压差
- 恒定转速 (n-const.)
手动功能
- 设置运行模式
- 设置水泵功率（扬程）
- 设置最低温度
- 设置最低流量
- 泵排气
- 手动重启
- 复位功能用于重置电表
- 复位功能用于恢复工厂设定
- 用于锁定设置的按键锁定
自动功能
- 根据运行模式进行无级变速功率调节
- 温度控制用于确保家用热水循环系统中的回水温度恒定
- 例行高温消毒（检测和支持饮用水蓄水罐的高温消毒）
- 自动通风功能
- 自动重启
报告和显示功能
- 交替显示：
- 当前体积流量Q [m³/h]
- 当前扬程H [m]
- 当前转速n [rpm]
- 功耗P [W]
- 能耗W [kWh]
- 当前温度T [°C]
- 警告信息的显示屏状态（黄色显示屏）和故障信息的显示屏状态（红色显示屏）分别包含有故障代码和纯文本说明
- 过程显示的显示屏状态（蓝色显示屏）：
- 泵排气
- 手动重启
- 状态 LED：
- 绿色 LED：运行顺畅
- 蓝色 LED：水泵与外部模块通信
设备
- 泵体上的扳手接合点
- 快速与 Wilo 连接器实现电气连接
- 堵转电流保护电机
- 粒子过滤器
- 标配隔热
- 用于外部模块的 Wilo 连接接口
型号代码
|
示例： |
Wilo-Stratos PICO-Z 20/0.5-4 |
|
Stratos PICO |
数控高效泵（螺杆泵） |
|
-Z |
饮用水循环 |
|
20/ |
公称连接直径 |
|
0.5-4 |
公称扬程范围 [m] |
技术数据
- 流体温度+2 °C至+95 °C
- 电源连接1~230 V，50 Hz
- 防护等级 IPX4D
- 螺钉连接G1¼、G1½、G2
- 最大工作压力 10 bar
材料
- 水泵壳体：不锈钢
- 隔热：聚丙烯
- 叶轮：塑料
- 轴：氧化物陶瓷
- 轴承：碳、合成浸渍树脂
出厂状态
- 水泵
- 隔热
- Wilo连接器
- 用于螺纹连接的密封
- 安装及操作说明
附件
- 螺纹连接
- 适配件
- Wilo连接器含2 m连接电缆和带接地保护触点的插头
- 弯插头含 2 m 连接电缆
- Wilo-Smart Connect模块BT
- Wilo-Connect module BMS
- Wilo-Connect module Modbus RTU
