用于单户和双户住宅的带切碎机的小巧、轻便双泵提升系统。
Wilo-DrainLift SANI CUT-L双泵系统是符合EN 12050-1标准的紧凑、轻便的提升系统，因此适合在住宅和小型商业建筑中使用。
Wilo-DrainLift SANI CUT-L开关量大并配备双剪切效果的切碎机，运行可靠性高。
凭借其可自由选择的进水口和紧凑的尺寸，Wilo-DrainLift SANI CUT-L可实现灵活隐蔽的安装。
带透明盖的结构便于操作，维护尤其方便。
特点/产品优势
- 安装简单，由于轻巧、节省空间的紧凑结构，运输十分方便
- 开关量大，水泵配备双剪切效果的径向切碎机、电机热保护和不受电网影响的警报，因此运行可靠
- 优化的水力部件/切碎机组合，扬程覆盖范围广，适用于低功率要求的家用电气安装
- 使用尽可能小的管道，安装总成本低
- 采用工业塑料和不锈钢的防腐蚀设计，可靠性高
- 可自由选择接口，确保最高装配灵活度
- 透明蓄水罐盖和清洁口，便于维护
环保属性
- 精选材料，确保产品使用寿命长、性能可靠，并采用可回收塑料，部分甚至可生物降解
- 模块化结构精简了款型，部件易于更换，从而延长了产品的使用寿命
- 在我们欧洲工厂的生产和流程可实现可持续性和碳中和
结构
紧凑、即连即用的带切刀潜水双头泵提升系统，用于泵送含有粪便的污水。
应用
作为提升系统，可用于建筑物落地式安装或靠墙前安装，也可用于泵井的隐藏落地式安装：
- 如无法通过自然回落将污水直接排入污水管道系统
- 当排放点在回流水位之下时用于排水，确保不会回流
液体
用于在工业区收集和泵送以下介质：
根据12050标准进行污水泵送
提升系统符合DIN EN 12050-1标准。

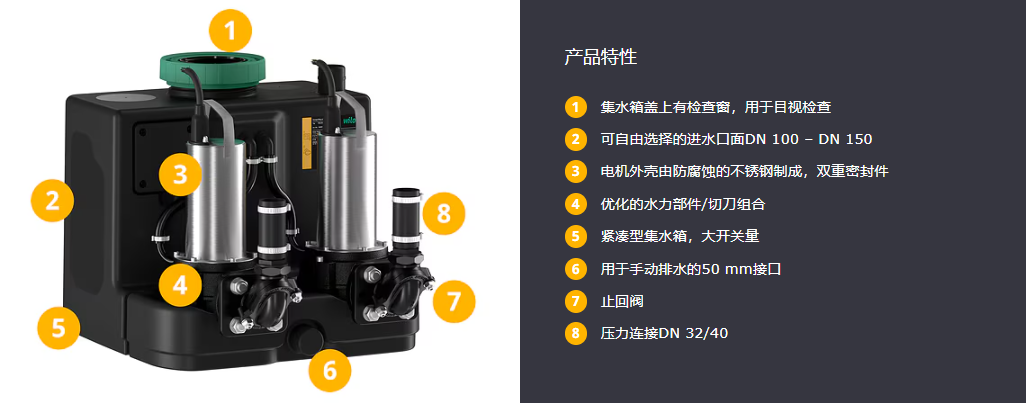

设备/功能
- 开关设备，带独立于电网的报警装置和系统故障信号
- 即插型
- 集水箱带检视窗和透明盖
- 用于进行液位测量的4 – 20 mA液位传感器
- 止回阀
- 电机过热保护带双金属传感器
型号代码
|
示例：
|
DrainLift SANI CUT-L.27/T540/1-CEE
|
|
DrainLift
|
产品系列
|
|
SANI CUT
|
带切刀的污水提升系统
|
|
L
|
大小
|
|
27
|
Q = 0时的最大扬程，单位m
|
|
T
|
电源连接：
|
|
540
|
电气大小:
- 5 = 50 Hz
- 6 = 60 Hz
- 23 = 230 V
- 38 = 380 V
- 40 = 400 V
|
|
1
|
电机和开关设备规格：
- 1 = 运行模式：S3，开关设备：Control MS-L
|
|
CEE
|
插头：
- EF = Schuko插头（CEE 7/7）
- G = G型（英国）
- I = I型（澳大利亚、新西兰、中国）
- CEE = 各种CEE插头（16 A/32 A，3极；32 A，1极）
- O =不带插头
|
技术数据
- 电源连接：1~230 V, 50 Hz; 3~400 V, 50 Hz
- 运行模式：S3 10%
- 介质温度：3 ... 40 °C（37 ... 104 °F），最高65 °C（149 °F），可持续5分钟
- 最高环境温度：3 ... 40 °C (37 ... 104 °F)
- 集水箱容积：64 l (16 US.liq.gal.)
- 根据正吸入压头计算的最大集水箱有效容积：29 l (7 US.liq.gal.) (180 mm*)/39 l (10 US.liq.gal.) (250 mm*)/48 l (12 US.liq.gal.) (315 mm*)
- 压力连接：DN 32/40, PN 6; 40 mm, PN 6
- 进水口连接：DN/OD 110; DN/OD 160
- 排气连接：DN/OD 50
- 提升系统防护等级：IP68 (2 mWs/7 d)
- 开关设备防护等级：IP54
- 噪声级：70 dB(A)
材料
- 电机外壳：1.4404 (AISI 316L)
- 水力部件：EN-GJL-250 (ASTM A48 Class 35/40B)
- 叶轮：EN-GJL-250 (ASTM A48 Class 35/40B)
- 切刀：1.4528/59 HRC (AISI 440B+Co)
- 集水箱：PE
- 止回阀：EN-GJL-250 (ASTM A48 Class 35/40B)
类型
气密、防水集水箱：
- 倾斜地面
- 检视窗带透明挡板
- 可在所示区域自由选择入口
- 使用4 – 20 mA液位传感器进行液位测量
研磨式潜污泵：
- 直接安装在集水箱上
- 电机带表面冷却（空气冷却）和电机过热保护
- 安装有止回阀的压力连接
用于自动模式的预接线开关设备：
Wilo-Control MS-L
- 通过无源触点发出系统故障信号
- 独立于电网的集成式报警装置
- 可调节的空转时间
- 1.5 m长接线电缆，带预装配插头（“O”型不带插头）
出厂状态
- 带切刀、开关设备和配备插头的接线电缆的潜水提升系统（“O”型不带插头！）
- DN/OD 40管道连接
- 用于排气连接的DN/OD 50 HT双头接合套筒
- 用于排水连接的DN/OD 50 HT双头接合套筒
- 带124 mm孔锯和用于DN/OD 110 HT管道密封的进水口套件
- 地板固定件套件
- 隔音垫
- 9 V电池
- 安装及操作说明
