适用于多户住宅和商业楼宇的紧凑式双头泵提升系统。
由于水泵容积大且可选择长时间负荷运行和断续运行的电机运行模式，因此紧凑型双粪便提升系统Wilo-DrainLift SANI-L是在带不受控污水进水口的公寓大楼和商业建筑中安静运行的理想解决方案。通过44 mm或65 mm颗粒通径、可自由选择入口以及可选的用于特殊腐蚀性介质的规格，它可灵活使用，便于安装。弹簧止回阀可最大限度地降低每个泵循环结束时的噪声级。便于操作的结构保养起来尤其方便。

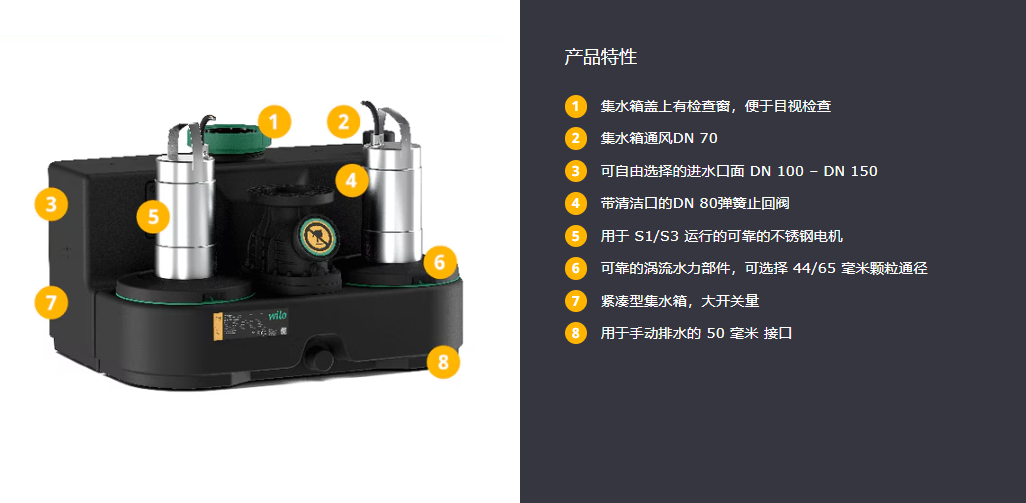

特点/产品优势
- 结构紧凑、重量低，因此安装简单、运输方便
- 因具有双泵系统、高开关量、电机热保护和独立于电源的报警装置而高度运行可靠
- 采用工业塑料和不锈钢的防腐蚀设计提供了高可靠性
- 可自由选择接口，确保最高装配灵活度
- 由于具有采用两种颗粒通径尺寸（44/65 mm）的多种型号、持续运行或断续周期工作方式运行模式以及用于腐蚀性介质的规格而可以通用
- 采用透明集水箱盖和止回阀清洁口，因此方便维护和清洁
- 弹簧止回阀在泵循环结束时噪音低，运行安静
环保属性
- 精选材料，确保产品使用寿命长、性能可靠，并采用可回收塑料，部分甚至可生物降解
- 模块化结构精简了款型，部件易于更换，从而延长了产品的使用寿命
- 在我们欧洲工厂的生产和流程可实现可持续性和碳中和

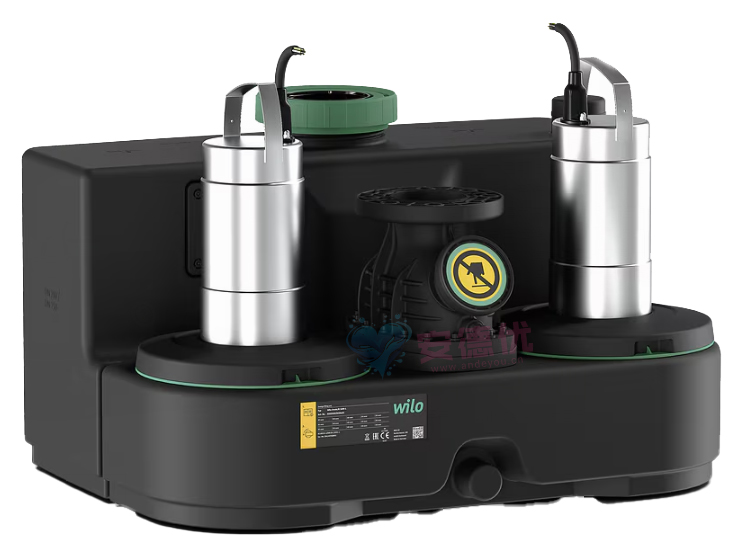

结构
紧凑、即连即用、完全潜水式的双头泵提升系统，用于泵送含有粪便的污水。
应用

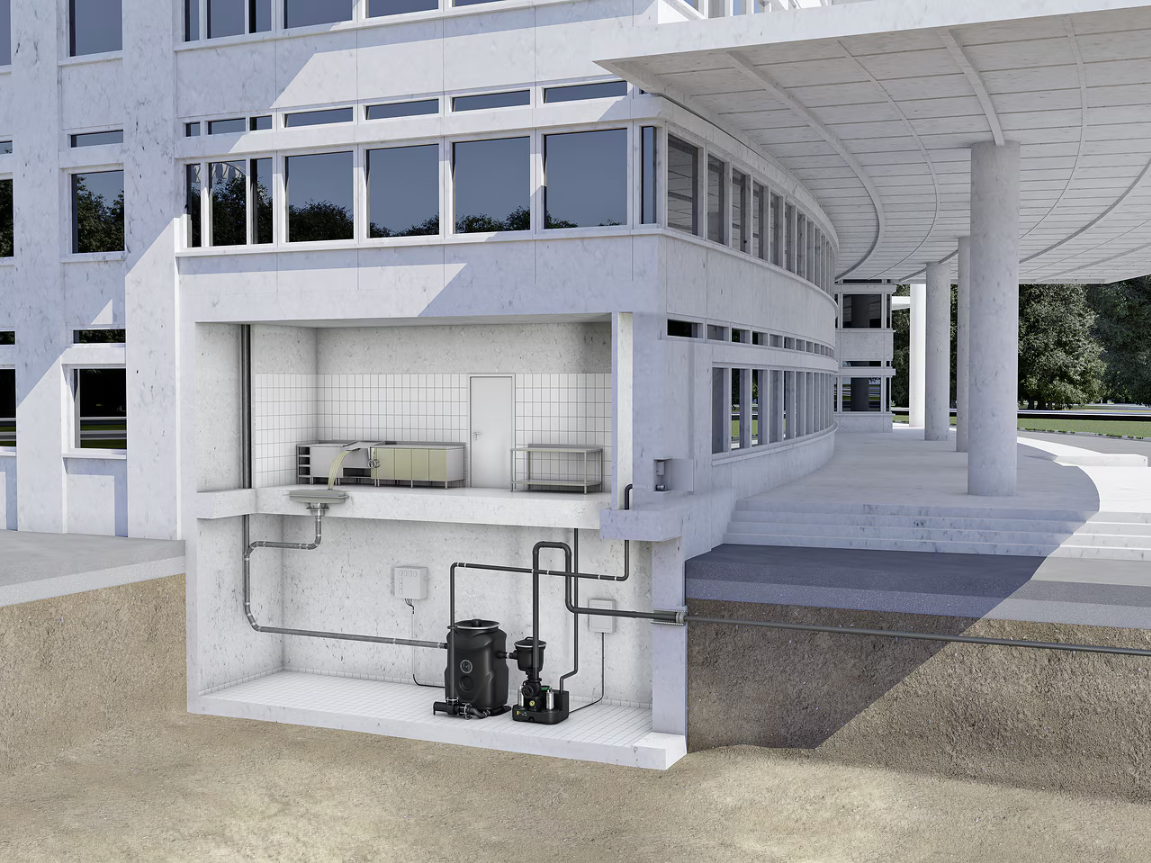

作为提升系统，可用于建筑物落地式安装或靠墙前安装，也可用于泵井的隐藏落地式安装：
- 如无法通过自然回落将污水直接排入污水管道系统
- 当排放点在回流水位之下时用于排水，确保不会回流
液体
用于在工业区收集和泵送以下介质：
C型用于泵送以下腐蚀性液体：
- 锅炉中的冷凝水
- 海水
最大氯化钠含量（盐水）：30 g/l，最高20 °C
- 游泳池水，最大氯含量：400 mg/l
- pH值> 3.5的微酸性废水
- 去矿物质水/纯净水
根据12050标准进行污水泵送
提升系统符合DIN EN 12050-1标准。
设备/功能
- 开关设备，带独立于电网的报警装置和系统故障信号
- 即插型
- 集水箱带检视窗和透明盖
- 用于进行液位测量的4 – 20 mA液位传感器
- 止回阀带检视窗
- 电机过热保护带双金属传感器
型号代码
|
示例：
|
DrainLift SANI-L.17/T540/4C-CEE
|
|
DrainLift
|
产品系列
|
|
SANI
|
污水提升系统
|
|
L
|
大小
|
|
17
|
Q = 0时的最大扬程，单位m
|
|
T
|
电源连接：
|
|
540
|
电气大小:
- 5 = 50 Hz
- 6 = 60 Hz
- 23 = 230 V
- 38 = 380 V
- 40 = 400 V
|
|
4
|
电机和开关设备规格：
- 1 = 运行模式：S3，开关设备：Control MS-L
- 4 = 运行模式：S1，开关设备：Control EC-L
|
|
C
|
用于腐蚀性介质的规格
|
|
CEE
|
插头：
- EF = Schuko插头（CEE 7/7）
- G = G型（英国）
- I = I型（澳大利亚、新西兰、中国）
- CEE = 各种CEE插头（16 A/32 A，3极；32 A，1极）
- O =不带插头
|
技术数据
- 电源连接：1~230 V, 50 Hz; 3~400 V, 50 Hz
- 运行模式：S3 10%, S1
- 介质温度：3 ... 40 °C（37 ... 104 °F），最高65 °C（149 °F），可持续5分钟
- 最高环境温度：3 ... 40 °C (37 ... 104 °F)
- 集水箱容积：122 l (32 US.liq.gal.)
- 根据正吸入压头计算的最大集水箱有效容积：60 l (16 US.liq.gal.) (180 mm*)/76 l (20 US.liq.gal.) (250 mm*)/91 l (24 US.liq.gal.) (315 mm*)
- 压力连接：DN 80, PN 10
- 进水口连接：DN/OD 110; DN/OD 160
- 排气连接：DN/OD 75
- 提升系统防护等级：IP68 (2 mWs/7 d)
- 开关设备防护等级：IP54
- 噪声级：70 dB(A)
材料
- 电机外壳：1.4404 (AISI 316L)
- 水力部件：PP-GF30
- 叶轮：PP-GF30 或 1.4408 (AISI 316)
- 集水箱：PE
- 止回阀：PPS
类型
气密、防水集水箱：
- 倾斜地面
- 检视窗带透明挡板
- 可在所示区域自由选择入口
- 使用4 – 20 mA液位传感器进行液位测量
污水泵：
- 直接安装在集水箱上
- 电机带表面冷却（空气冷却）或自冷却（表层涡流冷却）和电机过热保护
- 压力连接带止回阀和加装的检视窗
用于自动模式的预接线开关设备：
Wilo-Control MS-L
- 通过无源触点发出系统故障信号
- 独立于电网的集成式报警装置
- 可调节的空转时间
- 1.5 m长接线电缆，带预装配插头（“O”型不带插头）
Wilo-Control EC-L
- 通过显示屏和基于图标、数字字母的菜单操作
- 通过无源触点发出系统故障信号
- 通过无源触点发出单泵故障信号
- ModBus 接口
- 独立于电网的集成式报警装置
- 可调节的空转时间
- 1.5 m长接线电缆，带预装配插头（“O”型不带插头）
出厂状态
- 带开关设备和配备插头的接线电缆的提升系统（“O”型不带插头！）
- 从DN 80、PN 10到DN/OD 110的法兰套管
- 用于出口连接的DN/OD 110柔性轴环
- 用于排气连接的DN/OD 75 HT双头接合套筒
- 用于排水连接的DN/OD 50 HT双头接合套筒
- 带124 mm孔锯和用于DN/OD 110 HT管道密封的进水口套件
- 地板固定件套件
- 隔音垫
- 9 V电池
- 安装及操作说明
选项
- 用于腐蚀性液体的规格，带ModBus接口
- 用于S1运行（连续运行）的规格，带ModBusl接口
