特点/产品优势
- 耐压密闭的集水坑，适合地下和地上安装
- 可自由选择入口，灵活性高
- 大容量蓄水罐
- 包括管道工程、液位控制装置、控制开关和水泵
结构
塑料集水坑作为单泵或双泵系统，适用于地下安装或建筑物内安装。
应用
- 作为提升系统在建筑物内部安装（地上安装）。
- 作为集水坑在建筑物外部安装（地下安装）。
- 出现以下情况时请确保排水不会回流：
- 排放点位于回流水位之下；
- 排放点的污水无法通过自然回落排出。
液体
用于在商业环境中收集和泵送：
- 有和无粪便的污水
根据12050标准进行污水泵送
- EN 12050-1:
- DrainLift WS 50E/D Basic mit Rexa MINI3 ...
- DrainLift WS 50E/D Basic mit Rexa UNI ...
- EN 12050-2:
- DrainLift WS 40E/D Basic mit Rexa MINI3 ...
设备/功能
- 截止球阀
- 止回阀
- 开关设备
- 液位调节器（浮子或传感器）
- 带电机过热保护装置的潜水泵
- 即插型
型号代码
|
比如： |
DrainLift WS 40E Basic/Rexa ... |
|
DrainLift |
产品系列 |
|
WS |
|
|
40 |
规格尺寸 |
|
E |
集水坑规格：
|
|
Basic |
配备水泵的液位调节功能的集水坑 |
|
Rexa ... |
内置水泵 |
技术数据
- 集水箱容积：255 l/67 US.liq.gal.(WS...E)/400 l/105 US.liq.gal.(WS...D)
- 排放管内的最大压力：1.5 bar (22 psi)
- 压力连接：G 2/50 mm (WS 40), G 2½ /63 mm (WS 50)
- 进水口连接：DN 100/150/200
- 排气连接：75 mm (3 in)
- 电源连接：1~230 V，50 Hz 或 3~400 V，50 Hz
- 介质温度：3 ...40 °C (37 ...104 °F)
- 最高环境温度：3 ...40 °C (37 ...104 °F)
材料
集水坑
- 集水坑：PE
- 管道：1.4404 (AISI 316L)
- 截止阀：PVC
- 止回阀：灰口铸铁
水泵
- Rexa MINI3
- 水力部件外壳：EN-GJL-200 (ASTM A48 Class 30)
- 叶轮：PK-GF30
- 电机外壳：1.4301 (AISI 304)
- 密封件，水泵侧：C/MgSi
- 电机侧密封件：NBR
- Rexa UNI
- 水力部件外壳：PP-GF30
- 叶轮：PP-GF30
- 电机外壳：1.4301 (AISI 304)
- 密封件，水泵侧：SiC/SiC
- 电机侧密封件：C/Cr
类型
DrainLift WS 40E Basic (1~230 V)
集水坑

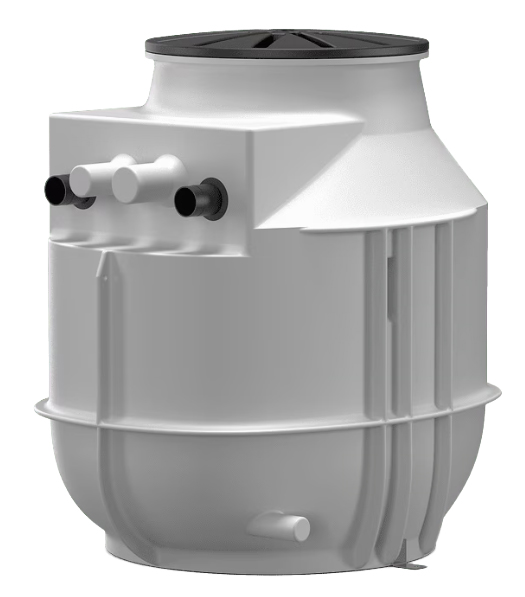

集水坑具有优化的几何形状，可实现无沉积物运行。集水坑壳体带翅片，具有高度的固有稳定性和抗浮性。进水口可自由选择。集成了两个吊耳，用于固定提升设备。上拱的集水坑盖可供人行走，最大承重为200公斤。对于建筑物内安装，集水坑配备了地板固定件。
管道
- 水泵侧带螺纹连接的排放管
- 截止球阀
- 球阀
水泵
污水潜水泵，用于接入单相交流电。表面冷却式电动机，配备电机过热保护装置（自切换）和插头。
液位调节
液位调节通过水泵的浮子开关实现。
DrainLift WS 40E Basic (3~ 400 V)
集水坑
集水坑具有优化的几何形状，可实现无沉积物运行。集水坑壳体带翅片，具有高度的固有稳定性和抗浮性。进水口可自由选择。集成了两个吊耳，用于固定提升设备。上拱的集水坑盖可供人行走，最大承重为200公斤。对于建筑物内安装，集水坑配备了地板固定件。
管道
- 水泵侧带螺纹连接的排放管
- 截止球阀
- 球阀
水泵
污水潜水泵，用于接入三相交流电（三相接线）。表面冷却式电动机，带有电机过热保护装置和裸露的电缆端部。
液位调节
液位调节通过独立的浮子开关和一个开关设备实现。
DrainLift WS 40D Basic
集水坑
集水坑具有优化的几何形状，可实现无沉积物运行。集水坑壳体带翅片，具有高度的固有稳定性和抗浮性。进水口可自由选择。集成了两个吊耳，用于固定提升设备。上拱的集水坑盖可供人行走，最大承重为200公斤。对于建筑物内安装，集水坑配备了地板固定件。
管道
- 水泵侧带螺纹连接的排放管
- 截止球阀
- 球阀
水泵
污水潜水泵，用于接入三相交流电（三相接线）。表面冷却式电动机，带有电机过热保护装置和裸露的电缆端部。
液位调节
液位调节通过一个液位传感器和一个开关设备实现。
DrainLift WS 50E Basic
集水坑
集水坑具有优化的几何形状，可实现无沉积物运行。集水坑壳体带翅片，具有高度的固有稳定性和抗浮性。进水口可自由选择。集成了两个吊耳，用于固定提升设备。上拱的集水坑盖可供人行走，最大承重为200公斤。对于建筑物内安装，集水坑配备了地板固定件。
管道
- 水泵侧带螺纹连接的排放管
- 截止球阀
- 球阀
水泵
污水潜水泵，用于接入单相交流电。表面冷却式电动机，配备电机过热保护装置（自切换）和插头。
液位调节
液位调节通过水泵的浮子开关实现。
DrainLift WS 50D Basic
集水坑
集水坑具有优化的几何形状，可实现无沉积物运行。集水坑壳体带翅片，具有高度的固有稳定性和抗浮性。进水口可自由选择。集成了两个吊耳，用于固定提升设备。上拱的集水坑盖可供人行走，最大承重为200公斤。对于建筑物内安装，集水坑配备了地板固定件。
管道
- 水泵侧带螺纹连接的排放管
- 截止球阀
- 球阀
水泵
污水潜水泵，用于接入三相交流电（三相接线）。表面冷却式电动机，带有电机过热保护装置和裸露的电缆端部。
液位调节
液位调节通过一个液位传感器和一个开关设备实现。
出厂状态
DrainLift WS 40E Basic (1~230 V)
- 内置有管道、水泵以及液位调节功能的塑料集水坑
- 装有截止球阀和止回阀的管道
- 带浮子开关和插头的水泵
- 带密封件的集水坑盖
- HT 双头接合套筒 50 mm (2 in) 用于排空接口
- 带孔锯 124 mm (5 in) 和密封 DN 100 的入口套件
- 地板固定件
- 安装及操作说明
DrainLift WS 40E Basic (3~400 V)
- 内置有管道、水泵以及液位调节功能的塑料集水坑
- 装有截止球阀和止回阀的管道
- 水泵
- 带浮子开关和插头的开关设备
- 带密封件的集水坑盖
- HT 双头接合套筒 50 mm (2 in) 用于排空接口
- 带孔锯 124 mm (5 in) 和密封 DN 100 的入口套件
- 地板固定件
- 安装及操作说明
DrainLift WS 40D Basic (1~230 V)
- 内置有管道、水泵以及液位调节功能的塑料集水坑
- 装有截止球阀和止回阀的管道
- 配有插头的水泵
- 带液位传感器和插头的开关设备
- 带密封件的集水坑盖
- HT 双头接合套筒 50 mm (2 in) 用于排空接口
- 带孔锯 124 mm (5 in) 和密封 DN 100 的入口套件
- 地板固定件
- 安装及操作说明
DrainLift WS 40D Basic (3~400 V)
- 内置有管道、水泵以及液位调节功能的塑料集水坑
- 装有截止球阀和止回阀的管道
- 水泵
- 带液位传感器和插头的开关设备
- 带密封件的集水坑盖
- HT 双头接合套筒 50 mm (2 in) 用于排空接口
- 带孔锯 124 mm (5 in) 和密封 DN 100 的入口套件
- 地板固定件
- 安装及操作说明
DrainLift WS 50E Basic
- 内置有管道、水泵以及液位调节功能的塑料集水坑
- 装有截止球阀和止回阀的管道
- 带浮子开关和插头的水泵
- 带密封件的集水坑盖
- HT 双头接合套筒 50 mm (2 in) 用于排空接口
- 带孔锯 124 mm (5 in) 和密封 DN 100 的入口套件
- 地板固定件
- 安装及操作说明
DrainLift WS 50D Basic
- 内置有管道、水泵以及液位调节功能的塑料集水坑
- 装有截止球阀和止回阀的管道
- 配有插头的水泵
- 带液位传感器和插头的开关设备
- 带密封件的集水坑盖
- HT 双头接合套筒 50 mm (2 in) 用于排空接口
- 带孔锯 124 mm (5 in) 和密封 DN 100 的入口套件
- 地板固定件
- 安装及操作说明
附件
- 集水坑延长件
- 夹紧螺栓连接件
- 手动隔膜泵
- 警报器
- 对于带开关设备的集水坑额外有：
- 用于检测高水位的浮子开关
- 蜂鸣器
- 闪光灯
